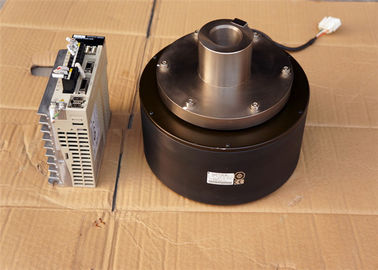

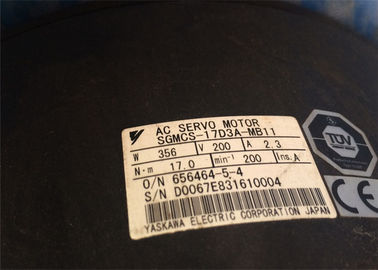

356 W Daya Tinggi InsA Industri Servo Motor SGMCS-17D3A-MB11 2.3A Saat Ini







Peringkat dan spesifikasi
Catatan: 1. Item yang ditandai dengan *1 dan karakteristik torsi/kecepatan yang tercantum di sini mewakili nilai yang diperoleh saat motor digerakkan dari
servo drive dan suhu koil berada pada 100 °C (20 °C untuk motor servo SGMCS-45M hingga 80 N).Yang lainnya adalah untuk suhu kumparan 20 °C.
2. Nilai yang ditandai dengan *2 untuk torsi terukur adalah torsi kontinu yang diizinkan dengan heatsink berikut pada suhu sekitar 40 °C.
Dimensi heatsink : 350x350x12 mm : SGMCS-††B 450x450x12 mm : SGMCS-††C 550x550x12 mm : SGMCS-††D
650x650x12 mm : SGMCS-††E 750x750x45 mm : SGMCS-††M/N
Karakteristik kecepatan torsi
Tegangan yang diterapkan 230 V
Model servomotor SGMCS- @ 02B†B 05B†B 07B†B 04C†B 10C†B 14C†B 08D†B 17D†B 25D†B 16E†B 35E†B 45M†A 80M†A 80N†A
Akurasi mutlak detik ±15 ±15 ±15 ±15 ±15
Pengulangan detik ±1,3 ±1,3 ±1,3 ±1,3 ±1,3
Encoder yang berlaku Encoder Absolut Standar (20 bit)
Opsi Encoder tambahan (20 bit)
Spesifikasi dasar
Peringkat waktu Berkelanjutan
Kelas termal Kelas A Kelas F
Suhu sekitar 0 hingga +40 °C
Kelembaban sekitar 20 hingga 80% (tanpa kondensasi)
Kelas getaran 15µm atau lebih rendah
Enklosur Tertutup sepenuhnya, berpendingin sendiri
IP42 IP44 Pemasangan Flange-mount







Dimensi Model (mm) Kira-kira.massa (kg) L LL
SGMCS-02B†B11 59 51 5.0
SGMCS-05B†B11 88 80 6.2
SGMCS-07B†B11 128 120 8.6
