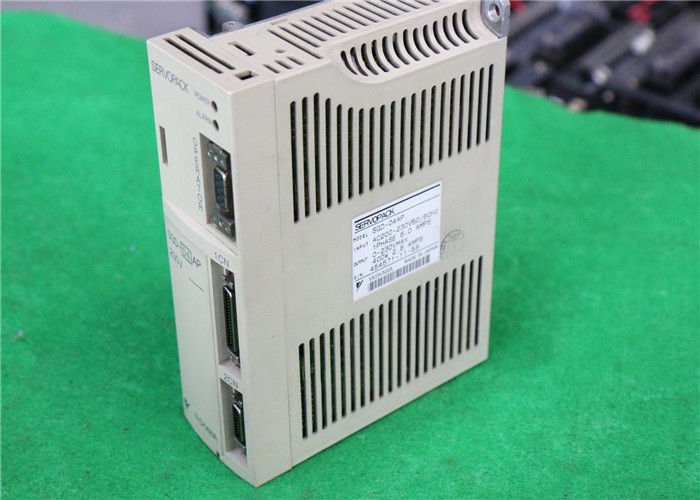

Servo Industri YASKAWA Menggerakkan SGD-04AP SERVOPACK 50 / 60hz Dengan Satu Fase

Bahaya Sengatan Listrik

Jangan mengoperasikan peralatan dengan penutup yang dilepaskan. Kegagalan untuk mematuhi dapat menyebabkan kematian atau cedera serius. Diagram di bagian ini dapat menunjukkan drive tanpa penutup atau perisai keselamatan untuk menampilkan detail. Pastikan untuk memasang kembali penutup atau pelindung sebelum mengoperasikan drive dan menjalankan drive sesuai dengan petunjuk yang diuraikan dalam manual ini. Selalu dorong terminal grounding sisi motor. Grounding peralatan yang tidak benar dapat mengakibatkan kematian atau cedera serius dengan menghubungi casing motor.

Jangan melakukan pekerjaan di drive sambil mengenakan pakaian longgar, perhiasan atau tanpa pelindung mata. Kegagalan untuk mematuhi dapat menyebabkan kematian atau cedera serius. Lepaskan semua benda logam seperti jam tangan dan cincin, buka pakaian longgar, dan kenakan pelindung mata sebelum mulai bekerja di drive.

Jangan melepas penutup atau menyentuh papan sirkuit saat daya menyala. Kegagalan untuk mematuhi dapat menyebabkan kematian atau cedera serius.

Jangan biarkan personel yang tidak berkualifikasi untuk melakukan pekerjaan pada drive. Kegagalan untuk mematuhi dapat menyebabkan kematian atau cedera serius. Instalasi, pemeliharaan, inspeksi, dan servis harus dilakukan hanya oleh personel yang berwenang yang akrab dengan instalasi, penyesuaian, dan pemeliharaan drive AC.

Jangan menyentuh terminal apa pun sebelum kapasitor benar-benar habis. Kegagalan untuk mematuhi dapat menyebabkan kematian atau cedera serius. Sebelum terminal kabel, lepaskan semua daya ke peralatan. Kapasitor internal tetap diisi bahkan setelah catu daya dimatikan. LED indikator pengisian daya akan padam bila tegangan bus DC di bawah 50 Vdc. Untuk mencegah sengatan listrik, tunggu setidaknya satu menit setelah semua indikator mati dan ukur level tegangan bus DC untuk memastikan tingkat aman. Bahaya Kebakaran Kencangkan semua sekrup terminal ke torsi pengencang yang ditentukan. Sambungan listrik yang longgar dapat menyebabkan kematian atau cedera serius akibat kebakaran karena terlalu panasnya koneksi listrik. Jangan gunakan bahan yang mudah terbakar yang tidak tepat. Kegagalan untuk mematuhi dapat menyebabkan kematian atau luka serius akibat kebakaran. Pasang drive ke logam atau bahan tidak terbakar lainnya

.Jangan gunakan sumber tegangan yang tidak tepat. Kegagalan untuk mematuhi dapat menyebabkan kematian atau luka serius akibat kebakaran. Pastikan tegangan pengenal drive sesuai dengan tegangan suplai daya yang masuk sebelum menerapkan daya

Terminal Terminal
Sekrup Pengetatan
Torsi lb-in (N • m)
Kemungkinan Ukuran Kawat
AWG (mm2)
Ukuran Kawat yang Disarankan AWG (mm2)
Tipe Kawat
S1, S2, S3, S4, S5, S6, S7
SN, SC, SP, + V, A1, A2,
AC, MI, M2, M3, M4,
MA, MB, MC, FM, AC,
AM, R +, R-, S +, S-, IG
Tipe phoenix * 3
4,2 hingga 5,3 (0,5 hingga 0,6)
Kawat dipilin: 26 hingga 16
(0,14 hingga 1,5) 18
(0,75) • Kawat berpelindung dan terpilin * 1
• Terlindungi, tertutup polietilena,
kabel selubung vinil
E (G) M3.5 7.0 hingga 8.8
(0,8-1,0) 20 hingga 14
(0,5 hingga 2 * 2) 12 n (1,25)
* 1. Gunakan kabel twisted-pair berpelindung untuk memasukkan perintah kecepatan eksternal.
* 2. Yaskawa merekomendasikan menggunakan terminal solderless lurus pada input digital untuk menyederhanakan pengkabelan dan meningkatkan keandalan.
* 3. Yaskawa merekomendasikan menggunakan obeng celah tipis dengan lebar bilah 3,5 mm.
