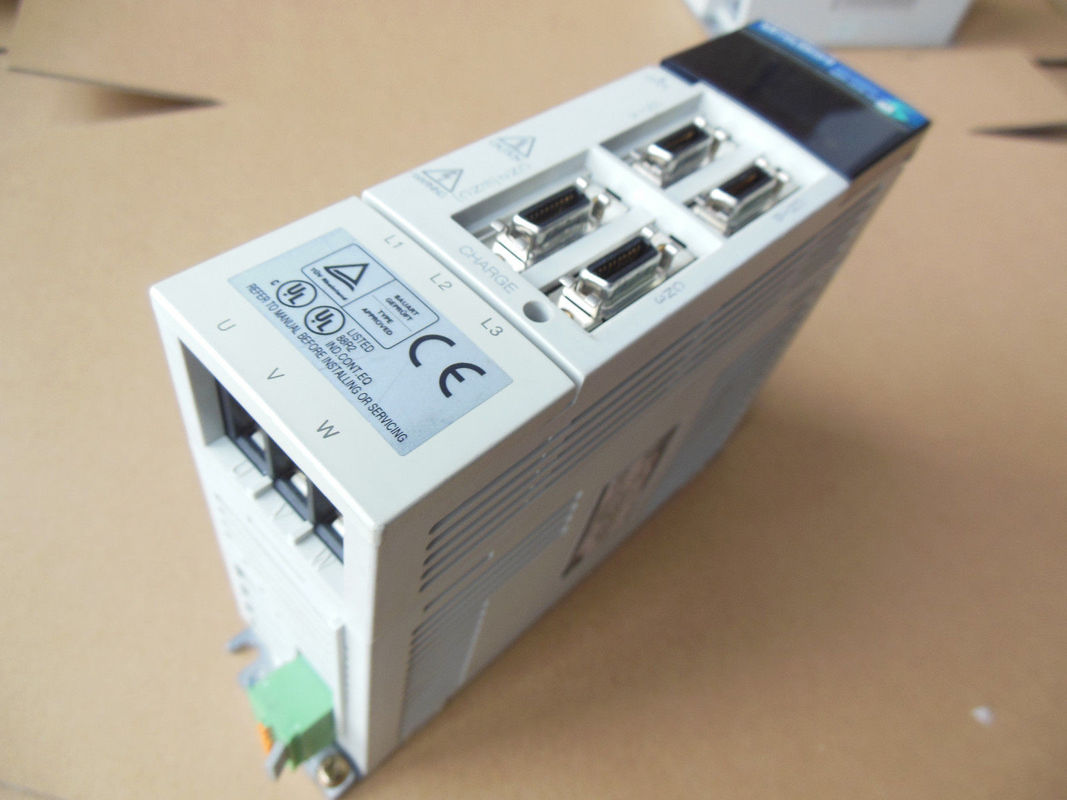

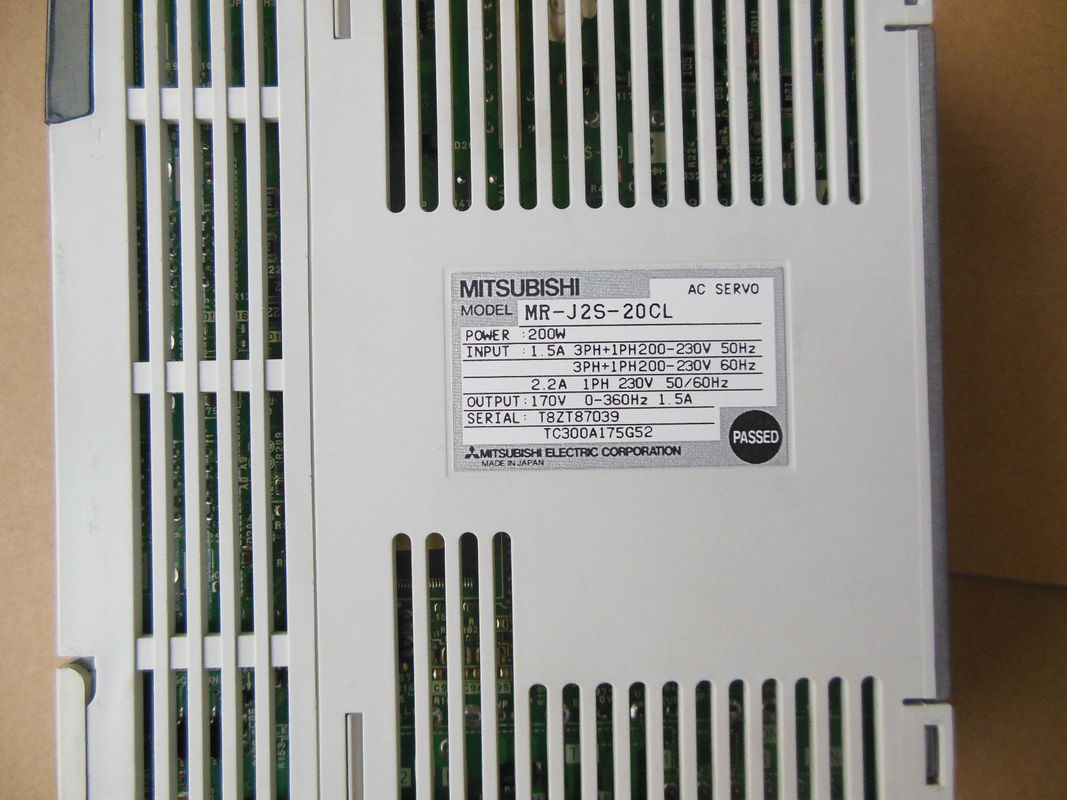

Penggerak Servo Industri MR-J2S-20CL / MR-J2S-10CL / MR-J2S-40CL Mitsubishi AC Servo
1. APA ITU EC DIRECTIVE?
Arahan EC dikeluarkan untuk menstandardisasi peraturan negara-negara UE dan memastikan kelancaran
pendistribusian produk yang terjamin keamanannya.Di negara-negara UE, arahan permesinan (efektif dalam
Januari 1995), EMC directive (efektif Januari 1996) dan low voltage directive (efektif Januari,
1997) dari arahan EC mengharuskan produk yang akan dijual harus memenuhi persyaratan keselamatan mendasar dan membawa tanda CE (penandaan CE).Penandaan CE berlaku untuk mesin dan peralatan
di mana amplifier servo telah dipasang.
(1) arahan EMC
Arahan EMC tidak berlaku untuk unit servo saja tetapi untuk mesin dan peralatan yang dilengkapi servo.Ini memerlukan filter EMC untuk digunakan dengan mesin dan peralatan yang dilengkapi servo untuk mematuhi arahan EMC.Untuk metode penyesuaian direktif EMC yang spesifik, lihat
Panduan Instalasi EMC (IB(NA)67310).
(2) Arahan tegangan rendah
Arahan tegangan rendah berlaku juga untuk unit servo saja.Oleh karena itu, mereka dirancang untuk mematuhi
arah tegangan rendah.Servo ini disertifikasi oleh TUV, organisasi penilaian pihak ketiga, untuk mematuhi arahan tegangan rendah.
(3) Arahan mesin
Karena bukan mesin, amplifier servo tidak perlu mematuhi arahan ini.
2. PERHATIAN UNTUK KEPATUHAN
(1) Amplifier servo dan motor servo digunakan
Gunakan amplifier servo dan motor servo yang sesuai dengan model standar.
Seri penguat servo:
MR-J2S-10CL ke MR-J2S-700CL
MR-J2S-10CL1 ke MR-J2S40CL1
Seri motor servo:
HC-KFS
HC-MFS
HC-SFS
HC-RFS
HC-UFS
HA-LFS
(2) Konfigurasi
(3) Lingkungan
Operasikan penguat servo pada atau di atas tingkat kontaminasi 2 yang ditetapkan dalam IEC60664-1.Untuk tujuan ini, pasang penguat servo dalam kotak kontrol yang terlindung dari air, minyak, karbon, debu, kotoran, dll.
(4) Catu daya
(a) Operasikan penguat servo untuk memenuhi persyaratan kategori tegangan lebih II yang ditetapkan dalam IEC60664-1.Untuk tujuan ini, transformator isolasi diperkuat yang sesuai dengan Standar IEC atau EN harus digunakan di bagian input daya.
(b) Saat memasok daya antarmuka dari eksternal, gunakan catu daya 24VDC yang telah diperkuat isolasi di I/O.
(5) Pembumian
(a) Untuk mencegah sengatan listrik, selalu sambungkan terminal pelindung arde (PE) (bertanda) dari amplifier servo ke arde pelindung (PE) kotak kontrol.
(b) Jangan sambungkan dua kabel arde ke terminal arde pelindung (PE) yang sama (bertanda).Selalu sambungkan kabel ke terminal satu-ke-satu.
Waktu pengosongan kapasitor
Waktu pengosongan kapasitor adalah seperti yang tercantum di bawah ini.Untuk memastikan keamanan, jangan sentuh bagian pengisian daya untuk
15 menit setelah power-off.
| Penguat servo |
Waktu pengosongan [mnt]
|
| MR-J2S-10CL(1) MR-J2S-20CL(1) |
1 |
| MR-J2S-40CL(1) MR-J2S-60CL |
2 |
| MR-J2S-70CL ke MR-J2S-350CL |
3 |
| MR-J2S-500CL MR-J2S-700CL |
5 |
V.Kemasan & Pengiriman
Detail Kemasan:
karton
Waktu pengiriman
Dalam waktu 3-5 hari
