Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Model: | AJ65SBTB1-32T | Merek: | Mitsubishi |
---|---|---|---|
Masukkan format: | AC input | Jumlah poin masukan: | 8 poin |
Nilai tegangan input, frekuensi: | AC 100 hingga 120 V (+ 10 / -15%), 50/60 Hz (± 3 Hz) | Input distorsi rasio tegangan: | Dalam 5% |
Cahaya Tinggi: | modul ethernet io,modul plc io |

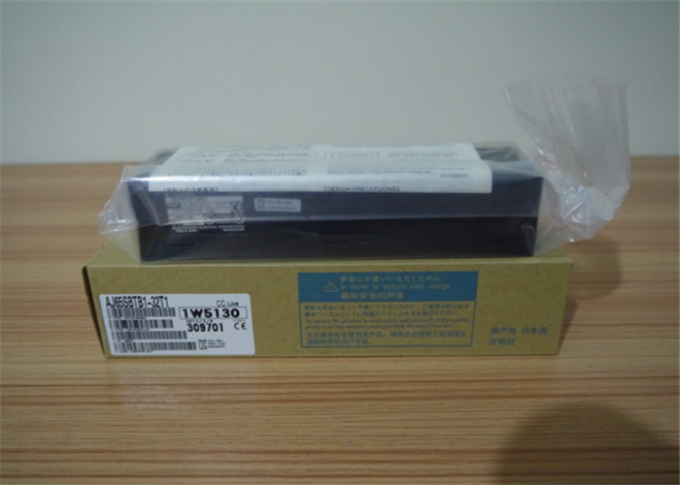

Modul IO Digital MITSUBISHI AJ65SBTB1-32T Modul IO Digital CC-Link Remote I / O: Blok Terminal Sekrup Tipe
Deskripsi:
Model: | AJ65SBTB1-32T |
Merek: | MITSUBISHI |
Masukkan format: | Masukan AC |
Jumlah poin masukan: | 8 poin |
Tegangan masukan distorsi rasio: | Dalam 5% |
Format masukan: Masukan AC
Jumlah poin input: 8 poin
Nilai tegangan input, frekuensi: AC 100 hingga 120 V (+ 10 / -15%), 50/60 Hz (± 3 Hz)
Tegangan masukan distorsi rasio: dalam 5%
Arus input terukur: Sekitar 7 mA (AC 100 V, 60 Hz)
Jumlah maksimum poin input simultan: 100% (pada AC 110 V)
Arus masuk saat ini: 60% (pada AC 132 V)
Tegangan ON / ON saat ini: Maksimum 200 mA Dalam 1 mnt (AC 132 V Jam)
OFF tegangan / arus OFF: AC 80 V atau lebih / 3,5 mA atau lebih
Input impedansi: AC 30 V atau kurang / 1,7 mA atau kurang
Masukan waktu respons
OFF → ON: 20 ms atau kurang (AC 100 V 60 Hz)
ON → OFF: 20 ms atau kurang (AC 100 V 60 Hz)
Masukkan tipe umum: 8 poin / umum (terminal trapesium 2 tipe kawat)
Metode isolasi masukan: Isolasi photocoupler
Tahanan tegangan: Antara terminal eksternal AC dan ground: AC 1780 Vrms / 3 siklus (ketinggian 2000 m)
Resistansi isolasi: Antara terminal eksternal DC dan ground: AC 500 V selama 1 menit
Jenis stasiun: Terminal eksternal AC semua bersama-sama dan tanah, terminal eksternal DC kolektif ke tanah: 500
MV DC resistansi isolasi meter 10 MΩ atau lebih
Jumlah stasiun yang ditempati: Stasiun I / O jarak jauh
Tegangan catu daya unit "
Arus
Metode koneksi kabel eksternal: DC 20,4 hingga 26,4 V (rasio riak dalam 5%)
Dimensi eksternal Tinggi (H): 50 mm
Lebar (W): 118 mm
Kedalaman (D): 40 mm
Massa: 0,2 kg
Modul Masukan
Nomor model | AJ65SBTB2N-8A | AJ65SBTB2N-16A | AJ65SBTB1-8D | AJ65SBTB1-16D | AJ65SBTB1-16D1 | AJ65SBTB1-32D | AJ65SBTB1-32D1 | AJ65SBTB1-32D5 |
Tipe masukan | Masukan AC | Masukan DC; + COM / -COM tipe umum | ||||||
Item yang Ditebar | - | S | S | S | S | S | S | - |
Jumlah Titik Input | 8 | 16 | 8 | 16 | 16 | 32 | 32 | 32 |
Nilai Tegangan Input | 100 hingga 120VAC | 24VDC | 5VDC | |||||
Tipe Kawat Koneksi Eksternal | Dua tipe kawat | Satu jenis kawat | ||||||
Koneksi Umum | 8 poin 1 umum | 16 poin 1 umum | 8 poin 1 umum | 16 poin 1 umum | 32 poin 1 umum | |||
Konsumsi Arus Internal | 35mA | 40mA | 30mA | 35mA | 40mA | 45mA | 50mA | 35mA |
Dimensi (W x H x D) mm | 118 x 50 x 40 | 179 x 50 x 40 | 87,3 x 50 x 40 | 118 x 50 x 40 | 179 x 50 x 40 |
Modul Output
Nomor model | AJ65SBTB1-8T | AJ65SBTB1-8T1 | AJ65SBTB1-16T | AJ65SBTB1-32T | AJ65SBTB1-16T1 | AJ65SBTB1-32T1 | |
Tipe Keluaran | Output transistor; Jenis wastafel | ||||||
Item yang Ditebar | - | - | S | S | S | S | |
Jumlah Output Poin | 8 | 8 | 16 | 32 | 16 | 32 | |
Nilai Tegangan Beban | 12 / 24VDC | ||||||
Max. Muat Saat Ini | 1 Poin | 0,5A | |||||
1 Umum | 2.4A | 3.6A | 4.8A | 3.6A | 4.8A | ||
Tipe Kawat Koneksi Eksternal | Satu jenis kawat | ||||||
Koneksi Umum | 8 poin 1 umum | 16 poin 1 umum | 32 poin 1 umum | 16 poin 1 umum | 32 poin 1 umum | ||
Konsumsi Arus Internal | 35mA | 35mA | 50mA | 65mA | 50mA | 65mA | |
Ukuran (W x H x D) mm | 87,3 x 50 x 40 | 118 x 50 x 40 | 179 x 50 x 40 | 118 x 50 x 40 | 179 x 50 x 40 |
Gabungan I / O Modul
Nomor model | AJ65SBTB32-8DT | AJ65SBTB32-8DT2 | AJ65SBTB1-16DT | AJ65SBTB1-16DT1 | AJ65SBTB1-16DT2 | AJ65SBTB1-16DT3 | AJ65SBTB32-16DT | |
I / O Type | Input DC / output trans / tipe + COM / tipe sink | |||||||
Item yang Ditebar | - | - | S | - | - | - | - | |
Sertifikasi | UL • cUL • CE | |||||||
Jumlah Poin I / O | 4/4 | 8/8 | ||||||
Input / Beban Tegangan | 24VDC / 24VDC | |||||||
Max. Muat Saat Ini | 1 Poin | 0,5A | ||||||
1 Umum | 1.2A | 2.4A | ||||||
Jenis Kabel Koneksi pada Sisi Input / Output | Tiga jenis kawat / Dua jenis kawat | Dua jenis kawat / Dua jenis kawat | Satu jenis kawat / Satu jenis kawat | Dua jenis kawat / Dua jenis kawat | Tiga jenis kawat / Dua jenis kawat | |||
Koneksi Umum | 8 poin 1 umum | 16 poin 1 umum | 8 poin 1 umum | |||||
Konsumsi Arus Internal | 45mA | 50mA | 55mA | 50mA | 55mA | 50mA | ||
Dimensi (W x H x D) mm | 118 x 50 x 40 | 118 x 50 x 40 | 179 x 50 x 40 |
Item similer yang bisa kami supply:
AJ65SBTB2N-8A AJ65SBTB2N-16A AJ65SBTB1-8D AJ65SBTB3-8D AJ65SBTB1-16D
AJ65SBTB1-16D1 AJ65SBTB3-16D AJ65SBTB3-16D5 AJ65SBTB3-16KD AJ65SBTB1-32D
AJ65SBTB3-32D1 AJ65SBTB3-32D5 AJ65SBTB3-32KD AJ65BTB1-16D AJ65BTB2-16D
AJ65DBTB1-32D AJ65VBTS3-16D AJ65VBTS3-32D AJ65VBTCE3-8D AJ65VBTCE3-16D
AJ65VBTCE3-32D AJ65VBTCU3-8D1 AJ65SBTC4-16DN AJ65BTC1-32D AJ65FBTA4-16D
AJ65FBTA4-16D
AJ65SBTB1-8T AJ65SBTB1-8T1 AJ65SBTB2-8T AJ65SBTB2-8T1 AJ65SBTB1-16T AJ65SBTB1-16T1
AJ65SBTB2-16T AJ65SBTB2-16T1 AJ65SBTB1-32T AJ65SBTB1-32T1 AJ65SBTB1-8TE AJ65SBTB1-16TE
AJ65SBTB1B-16TE1 AJ65SBTB 1-32TE1 AJ65SBTB2N-8R AJ65SBTB2N-16R AJ65SBTB2N-8S AJ65SBTB2N-16S
AJ65BTB1-16T AJ65BTB2-16T
AJ65SBTB32-8DT AJ65SBTB32-8DT2 AJ65SBTB1-16DT AJ65SBTB1-16DT1 AJ65SBTB1-16DT2 AJ65SBTB1-16DT3
AJ65SBTB32-16DT AJ65SBTB32-16DT2 AJ65SBTB32-16DR AJ65SBTB32-16KDT2 AJ65SBTB32-16KDT8 AJ65SBTB32-16KDR
AJ65SBTB1-32DT AJ65SBTB1-32DT1 AJ65SBTB1-32DT2 AJ65SBTB1-32DT3 AJ65SBTB1-32DTE1 AJ65SBTB1-32KDT2
AJ65SBTB1-32KDT8 AJ65SBTB1-16DT AJ65SBTB2-16DT AJ65SBTB2-16DR
AJ65SBT-64AD AJ65BT-64AD AJ65SBT-62DA AJ65BT-64DAV AJ65BT-64DAI AJ65BT-68TD AJ65BT-64RD3 AJ65BT-64RD4
AJ65VBTCU-68ADVN AJ65VBTCU-68ADVN AJ65VBTCU-68ADIN AJ65VBTCU-68DAVN
