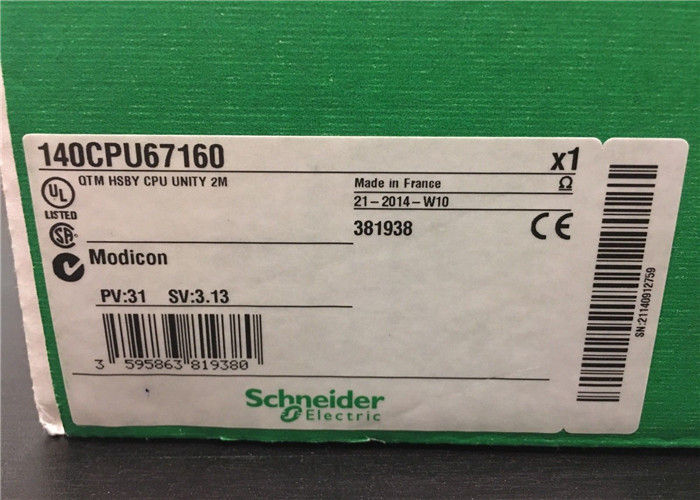

140CPU67160 Multi Mode Modicon Quantum PLC Unity Processor Frekuensi 266 MHz
140CPU67160Rincian singkat:
- SCHNEIDER Elektrik
- MODICON
- 140-CPU-671-60
- 140CPU67160
- CPU MODUL QUANTUM PROCESSOR HSBY 2048/7168K
- DISPONIBLE
- Baru dengan garansi satu tahun dan digunakan satu dengan enam bulan
Info lebih lanjut tentang 140CPU67160:
Unity Hot Standby Processor Dengan Multimode Ethernet - 1024 Kb - 266 MHz
Quantum. 140CPU67160. Modicon. 140CPU67160. Prosesor HSBY UNITY 2048/7168K.
Kontroler yang dapat diprogram kuantum telah dikembangkan untuk memenuhi standar nasional dan internasional utama sehubungan dengan peralatan elektronik yang digunakan dalam otomatisasi proses.
Spesifikasi:
| Produsen: |
Modicon Quantum |
| Seri: |
CPU kuantum |
| Berat: |
2 lb |
| Produk atau komponen: |
Prosesor Unity |
| Cara transmisi: |
Multimode |
| Frekuensi jam: |
266 MHz |
| Jumlah slot: |
10 |
|
16 |
|
2 |
|
4 |
|
6 |
| Jumlah rak: |
2 - rak lokal |
| Jumlah stasiun I/O terdistribusi: |
63 stasiun - 1 rak - 3 jaringan terdistribusi |
| Jumlah stasiun I/O jarak jauh: |
31 - 2 rak jarak jauh (s) |
| Nomor I/O diskrit: |
8000 input, 8000 output - didistribusikan - per jaringan |
|
31744 input, 31744 output - jarak jauh |
|
Tidak terbatas (26 slot maksimum) - lokal - dilarang dalam aplikasi Hot Standby |
| Nomor I/O analog: |
Tidak terbatas (26 slot maksimum) - lokal - dilarang dalam aplikasi Hot Standby |
|
500 input, 500 output - didistribusikan - per jaringan |
|
Input 1984 output 1984 - jarak jauh |
| I/O khusus aplikasi: |
Stamping waktu yang akurat |
|
Counter |
|
Masukan gangguan kecepatan tinggi |
|
Serial link |
| Jumlah modul opsional: |
6 (Ethernet, Modbus, Modbus Plus, Profibus DP, Sy/Max) |
| Jumlah maksimum koneksi: |
Tidak terbatas (AS-Interface) - lokal |
|
6 (Profibus DP) - lokal |
|
6 (Modbus Plus) - lokal |
|
6 (Ethernet TCP/IP) - lokal |
|
4 (AS-Interface) - remote |
|
2 (AS-Interface) - didistribusikan |
|
1 (USB) |
|
1 (Modbus) - RS232/485 Modbus/ASCII |
| Jenis koneksi terintegrasi: |
1 Ethernet TCP/IP |
|
1 Modbus |
|
1 Modbus Plus |
|
1 USB |
| Cek: |
Standby panas |
|
Kontrol proses |
| Deskripsi memori: |
RAM internal 1024 kB - 512 kB untuk data |
|
Expandable 8 MB - penyimpanan file dengan kartu PCMCIA |
|
7168 kB yang dapat diperluas - program dengan kartu PCMCIA |
| Fungsi saklar: |
Port memori saklar kunci on/off |
| Struktur aplikasi: |
4 tugas tambahan - dilarang dalam aplikasi Hot Standby |
|
32 tugas gangguan timer - dilarang dalam aplikasi Hot Standby |
|
128 Mencegah tugas - dilarang dalam aplikasi Hot Standby |
|
128 Tugas I/O interrupt - dilarang dalam aplikasi Hot Standby |
|
1 tugas cepat berkala - dilarang dalam aplikasi Hot Standby |
|
1 tugas utama siklis/periodik |
| Waktu pelaksanaan per instruksi: |
0.4Aku tidak tahu.0.5 μs titik terapung |
|
0.0525Aku tidak tahu.00,075 μs Boolean |
|
0.045Aku tidak tahu.0.06 μs pada kata |
|
0.045Aku tidak tahu.00,06 μs pada aritmatika titik tetap |
| Waktu eksekusi untuk instruksi 1K: |
10.28 100 % Boolean |
|
10.07 65 % Boolean dan 35 % numerik |
| Sistem overhead: |
1 ms - tugas utama |
|
0.2 ms - tugas cepat |
| Persyaratan arus bus: |
2500 mA |
| Sinyal lokal: |
1 LED merah untuk tabrakan Ethernet |
|
1 LED hijau untuk aktivitas Ethernet (COM) |
| Koneksi listrik: |
1 konektor, jenis konektor: MT-RJ (multimode fiber optic) untuk menghubungkan PLC utama dan sekunder hingga 4 Km |
|
1 konektor wanita, jenis konektor: SUB-D 9 untuk menghubungkan ke jaringan Modbus Plus |
|
1 konektor, jenis konektor: RJ45 untuk menghubungkan bus Modbus |
|
1 konektor, jenis konektor: RJ45 untuk menghubungkan jaringan Ethernet |
ConneXiumTM managed switches (lanjut) File konfigurasi yang telah ditentukan sebelumnya (lanjut) Contoh topologi dengan file konfigurasi yang telah ditentukan sebelumnya C5,C1 dan C3 (1) Penggunaan umum dari preconfiguration ini adalah untuk menghubungkan link tembaga dengan link serat optik pada cincin utama atau menghubungkan link serat optik dengan link tembagaJenis arsitektur ini memungkinkan untuk memiliki Ethernet DIO atau Ethernet RIO drop beberapa jarak dari PLC.Switch preconfiguration juga memungkinkan Ethernet RIO dan/atau beberapa awan perangkat Ethernet DIO untuk terhubung ke cincin sekunder.
1 Cincin utama, media tembaga/serat optik
2 cincin sekunder Ethernet DIO, hanya media tembaga
Adaptor kepala Ethernet 140CRP31200 dipasang di rak QuantumTM.
4 ConneXium switch TCSESM083F23F1 dengan file konfigurasi C2 (2)
5 ConneXium switch TCSESM063F2CU1/CS1 dengan file konfigurasi C6 (2)
6 ConneXium switch TCSESM063F2CU1/CS1 dengan file konfigurasi C4 (2)
7 ModiconTM STB Ethernet DIO (3) (4)
8 Koneksi ke perangkat Ethernet DIO cloud, hanya media tembaga
9 Ethernet DIO device cloud (3)
10 Modul komunikasi Ethernet 140NOE771
11 kabel Ethernet Interlink TCSECN3M3M1S4/1S4U (1 m)
