Deskripsi
IC200GBI001 adalah modul komunikasi VersaMax. Modul ini adalah Genius Network Interface Unit, yang memungkinkan modul I/O VersaMax dipasang dalam arsitektur I/O terdistribusi. Modul ini dirancang untuk menampung hingga Delapan (8) modul I/O per rak dan mendukung pemasangan hingga Delapan (8) rak, untuk jumlah maksimum dukungan 64 modul I/O. Modul ini mendukung kecepatan transmisi 153,6 kbaud untuk konfigurasi jaringan yang diperluas; 153,6 kbaud, 76,8 Kbaud, dan 38,4 Kbaud untuk konfigurasi standar. IC200GBI001 dapat mengakomodasi sejumlah besar titik I/O, khususnya, hingga 1024 titik untuk Input Diskrit; 1024 output diskrit; 128 byte memori input analog dan 128 byte memori output analog. Modul ini dapat mengelola pemindaian 128 byte input jaringan per pemindaian dan 128 bit output per pemindaian. Modul ini memiliki konsumsi daya 250 mA @ 4VDC dan 10 mA @ 3,3 mA. IC200GBI001 kompatibel untuk digunakan dengan berbagai sistem pengontrol karena protokol Genius didukung oleh platform pengontrol sebelumnya dan modern. Sistem kontrol yang kompatibel termasuk Seri 90-70 dan PACSystem RX7i serta PACSystem RX3i. Revisi firmware yang sesuai harus dimuat ke pengontrol dan Modul Antarmuka Jaringan Genius IC200GBI001.

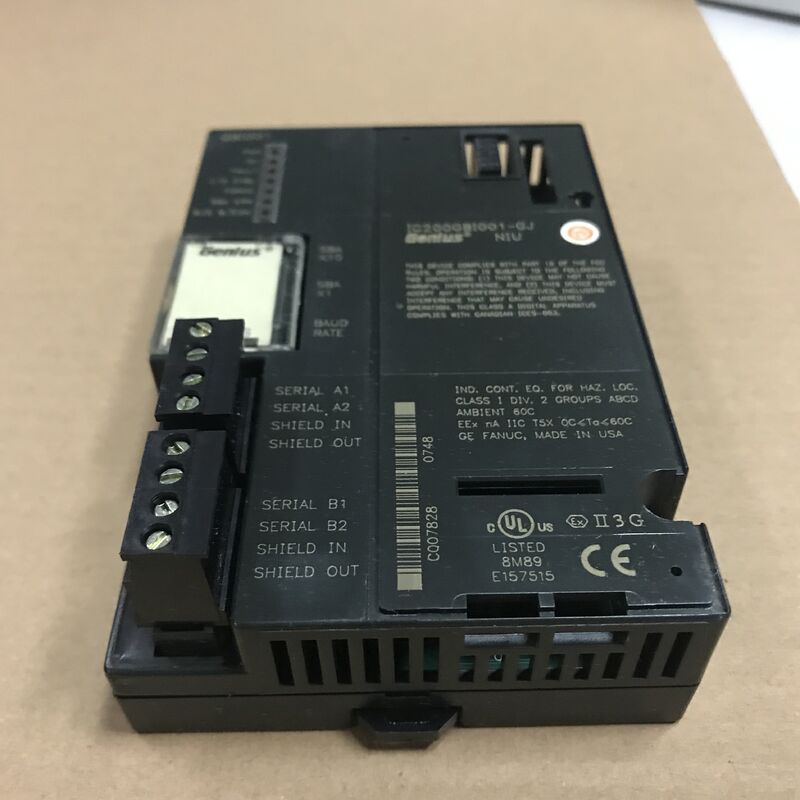

IC200GBI001 dilengkapi dengan terminal koneksi Genius ganda. Terminal atas berfungsi sebagai titik koneksi Genius utama, sedangkan terminal bawah berfungsi sebagai port redundan. Port-port ini dirancang untuk dihubungkan dalam topologi Daisy chain, dipasang dengan resistor terminasi di kedua ujung kabel komunikasi. Nilai resistor yang sesuai adalah 75, 100, 120, atau 150 ohm di antara terminal Serial 1 dan 2.

Unit GE Fanuc IC200GBI001 adalah Network Interface Unit atau NIU yang diproduksi oleh GE Intelligent Platforms/GE Fanuc. Unit ini termasuk dalam seri GE Versamax dan dirancang untuk menyediakan fungsi kontrol untuk berbagai modul I/O yang terhubung dengannya. Ketika NIU dipasang dengan versi firmware yang tepat, unit ini kompatibel dengan beberapa modul seperti pengontrol Genius Bus, PLC Seri 90-70, dan PLC PacSystems RX7i dan Rx3i. Komputer apa pun yang dapat mengontrol bus dapat digunakan sebagai PC host. Setiap rak pada Unit Antarmuka Jaringan IC200GBI001 memiliki kapasitas untuk 8 modul, dan juga mendukung maksimum 8 rak. Input jaringan maksimum yang dapat dipindai oleh setiap bus adalah 128 byte dengan memori I/O diskrit maksimum 1024 titik dan memori I/O analog 128 byte.

Unit GE Fanuc IC200GBI001 hadir dengan 2 pengaturan daya yang berbeda yaitu 3,3 Volt daya pada 10 miliampere arus dan 5 Volt daya pada 250 miliampere arus. Unit ini memiliki rentang alamat bus serial dari 0 hingga 31. Tingkat transfer data di seluruh jaringan adalah 153,6 Kilo-baud untuk transfer yang diperluas, dan 153,6 Kilo-76,8 Kilo-baud, atau 38,4 Kilo-baud untuk transfer standar. Operator Unit Antarmuka Jaringan IC200GBI001 harus mengetahui bahwa tingkat transfer bervariasi tergantung pada jarak antara perangkat dan jumlah perangkat yang didukung. NIU IC200GBI001 hadir dengan berbagai fitur termasuk 64 I/O analog, kemampuan untuk menggunakan kabel serat optik dan kabel twisted pair berpelindung (STP), konektor yang dapat dilepas, dan data diagnostik operator yang tersedia melalui Mode Diagnostik yang Ditingkatkan (EDM). Selain itu, unit antarmuka jaringan ini menyediakan redundansi untuk perangkat keras maupun media.
