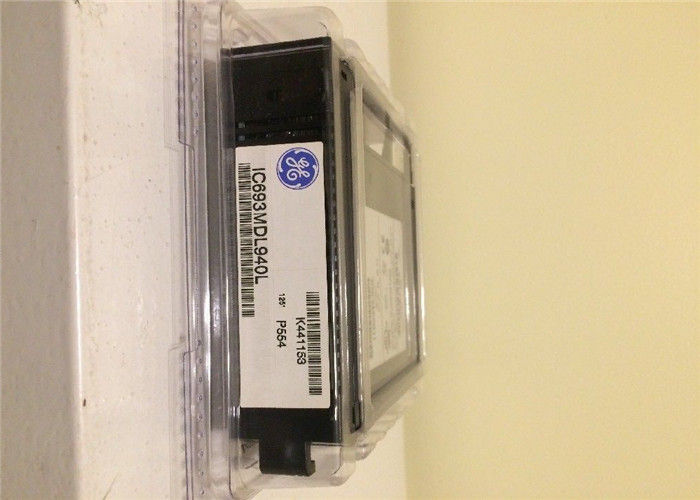

Modul Dioda Redundansi IC693MDL940

Modul pasokan listrik redundant GE Fanuc IC693MDL940 Relay Output Module

Tegangan nominal

24 volt DC, 120/240 volt AC (nominal)

Tegangan Operasi

5 sampai 30 volt DC

5 sampai 250 volt AC, 50/60 Hz

Output per Modul16 (empat kelompok dari empat output masing-masing)

Isolasi

1500 volt antara sisi medan dan sisi logika

500 volt antara kelompok

Beban Maksimal

2 ampere maksimum tugas pilot per output

4 ampere maksimum per umum

beban minimum10 mA

Penembakan Maksimal5 ampere

Pada Waktu TanggapanMaksimal 15 ms

Waktu Tanggapan OffMaksimal 15 ms

Int. Konsumsi Daya

7 mA (semua output menyala) dari bus 5 volt pada backplane

135 mA (semua output menyala) dari bus relay 24V pada backplane

Gambar berikut memberikan informasi kabel untuk menghubungkan perangkat beban yang disediakan pengguna dan sumber daya ke modul output N.O. Relay 2 ampere.

Kehidupan kontak relay, ketika beralih beban induktif, akan mendekati kehidupan kontak beban resistif jika sirkuit penekanan digunakan.Gambar berikut adalah contoh sirkuit penekanan khas untuk beban AC dan DCDioda 1A, 200V yang ditunjukkan dalam sirkuit penekanan beban DC adalah standar industri 1N4935. Resistor dan kapasitor yang ditunjukkan untuk penekanan beban AC adalah komponen standar,tersedia dari sebagian besar distributor elektronik.

Modul 2 Amp Relay Output untuk Seri 90-30 Programmable Logic Controller

menyediakan 16 sirkuit relay yang terbuka secara normal untuk mengendalikan beban output yang disediakan oleh pengguna.

output switching kapasitas dari setiap output adalah 2 ampere.

Setiap kelompok memiliki terminal output daya yang sama.

output dapat mengontrol berbagai perangkat beban yang disediakan pengguna, seperti: starter motor,

Daya untuk sirkuit relay internal disediakan oleh DC +24 volt

Pengguna harus memasok daya AC atau DC untuk mengoperasikan perangkat lapangan.

Tidak ada sekering di modul ini.

Indikator LED yang memberikan status ON/OFF dari setiap titik terletak di bagian atas

LED diatur dalam dua baris horizontal dengan delapan LED hijau di setiap baris; bagian atas

baris berlabel A1 sampai 8 (poin 1 sampai 8) dan baris bawah berlabel B1 sampai 8 (poin 9)

Sebuah sisipan masuk antara permukaan dalam dan luar pintu berengsel. permukaan ke bagian dalam modul (ketika pintu berengsel ditutup) memiliki informasi kabel sirkuit,dan informasi identifikasi sirkuit dapat dicatat pada permukaan luar. Tepi kiri bagian luar sisipan berwarna merah untuk menunjukkan modul tegangan tinggi. Modul ini dapat dipasang pada slot I/O dari baseplate 5 atau 10 slot dalam sistem PLC Seri 90-30.
