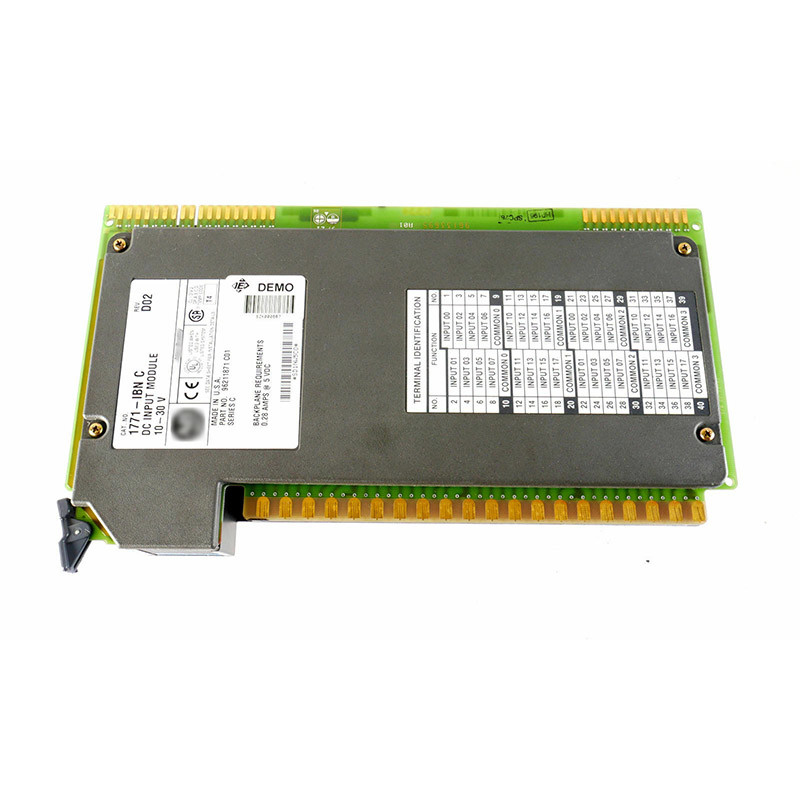

PLC 5 Modul Input Diskrit 32 Saluran Input Allen Bradley 1771-IBN
-
-
Gambar besar :
PLC 5 Modul Input Diskrit 32 Saluran Input Allen Bradley 1771-IBN
|
Detail produk:
| Tempat asal: |
Amerika Serikat |
| Nama merek: |
AB |
| Nomor model: |
1771-IBN |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: |
1 |
| Harga: |
Dapat dinegosiasikan |
| Kemasan rincian: |
Baru dalam kotak asli |
| Waktu pengiriman: |
5-8 hari kerja |
| Syarat-syarat pembayaran: |
T/T |
| Menyediakan kemampuan: |
100 |
|
Detil Deskripsi produk
| Merek: |
AB |
Model: |
1771-IBN |
| Tipe Modul: |
Modul Input DC Digital |
Jumlah input: |
32 Input (4 Set 8) |
| Penundaan Sinyal AC Biasa (Mati): |
20 (+/- 15) mdtk |
Penundaan Sinyal DC Biasa (Aktif): |
6 (+/- 2) ms (Filter Digital) |
| Menyoroti: |
PLC 5 Modul Input Diskrit, Modul Input Diskrit 32 Saluran, Allen Bradley 1771-IBN |
AB 1771-IBN PLC5 Modul Masukan Diskrit Tiga puluh dua (32) Masukan
Saluran Spesifikasi Teknis untuk 1771-IBN
| Penundaan sinyal AC yang khas (Off) |
20 (+/- 15) ms |
| Lengan kabel |
1771-WN |
| Penundaan sinyal DC yang khas (Off) |
N/A |
| Penundaan sinyal DC khas (On) |
6 (+/- 2) ms (Filter Digital) |
| Max DC Off-State Current |
1.7 Miliamper |
| arus latar belakang |
280 miliamper |
| Tegangan Operasi DC |
10-30 volt |
| Jumlah Input |
32 Input (4 Set dari 8) |
| Jenis Modul |
Modul Masukan DC Digital |
| Nomor Bagian/Catalog No. |
1771-IBN |
| Penundaan sinyal DC yang khas (Off) |
N/A |
| Lengan kabel |
1771-WN |
| Merek |
AB |
Sekitar 1771-IBN
AB 1771-IBN adalah modul input diskrit 24VDC dari keluarga produk buletin 1771.Modul ini adalah Programmable Logic Controller (PLC) modul yang digunakan untuk antarmuka perangkat sinyal eksternal seperti switch, sensor, kontak bantu yang memungkinkan aliran tegangan 24VDC atau tegangan sinyal dengan kisaran 10-30VDC.
1771-IBN memiliki Tiga puluh dua (32) saluran input dengan rentang input nominal 4,7 mA @ 10VDC atau 15,6 mA @ 30VDC.Setiap saluran dari modul ini memiliki tegangan OFF-state 5VDC, tegangan maksimum dan ON-state 10VDC, minimum. Modul ′s input signal delay adalah 6 ms +/- 2 ms low to high and high to low propagation.Dissipasi Termal dan Maksimal 53.3 BTU/Hr maksimum dan minimum 5.1 BTU/hr disipasi minimum. Modul ini memiliki aliran arus backplane 280 mA pada 5VDC, maksimum.
Saat mengakhiri perangkat sinyal ke modul input ini, ukuran kawat yang tepat adalah 0,25-2,5 mm persegi (22...14 AWG) kawat tembaga padat atau bergaris dengan nilai isolasi 75 °C (167 °F) atau lebih dan ketebalan isolasi maksimum 1.2 mm (3/64 in.). Ini membutuhkan lengan kabel lapangan dengan nomor katalog 1771-WN dengan sekrup sekrup kabel lengan 1.0 n-m. Ini memiliki kandang tipe terbuka.
1771-IBN dikonfigurasi menggunakan perangkat lunak pemrograman RSLogix5 yang merupakan perangkat lunak pemrograman untuk seluruh keluarga produk PLC5.1771-IBN mengkonsumsi 32-Bit register yang secara langsung mewakili setiap saluran modulSelain itu, 1771-IBN memiliki Tiga puluh dua (32) indikator LED, didedikasikan untuk masing-masing saluran input.
Ini secara langsung mengontrol keadaan bit yang sesuai dalam tabel data PLC. Ini menyediakan desain modular dengan cara hemat ruang untuk menambahkan input ke sistem kontrol PLC.Ini datang dengan lengan kabel 1771-WN untuk mengganti modul menghilangkan kebutuhan untuk memutuskan kabelIni adalah modul seri C dan mendukung 1/2 dan 1-slot I / O alamat.dan perangkat panel-switching seperti saklar selector dan tombol tekan.
Modul 1771-IBN memiliki 32 (4 set dari 8) input dengan 10 - 60V DC Sink (Source load) kategori tegangan.Ini memiliki penundaan sinyal khas 6ms (+/-2) pada keadaan On-DC dan 6ms (+/-2) pada keadaan Off-DC. Ia memiliki arus Off-state maksimum 1,7mA dan beban arus backplane 280mA. Ia memiliki disipasi daya maksimum 15,6W dan disipasi termal 53,3 BTU / jam.Hal ini dipasang dalam 1771 I / O sasis yang berisi prosesor PLCBand kunci untuk menaruhnya di slot kanan adalah antara pin 18 dan 20 untuk konektor atas dan pin 14 dan 16 untuk konektor bawah.
Modul 1771-IBN memiliki 32 indikator status di panel depan.Ini juga berisi fitur input penyaringan untuk mengurangi kebisingan listrik.
