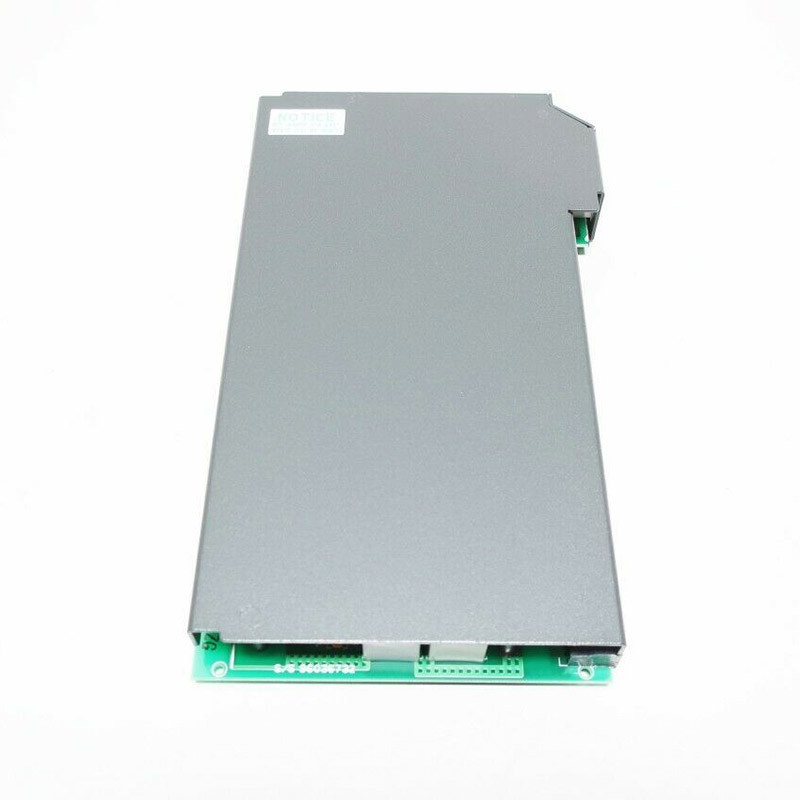

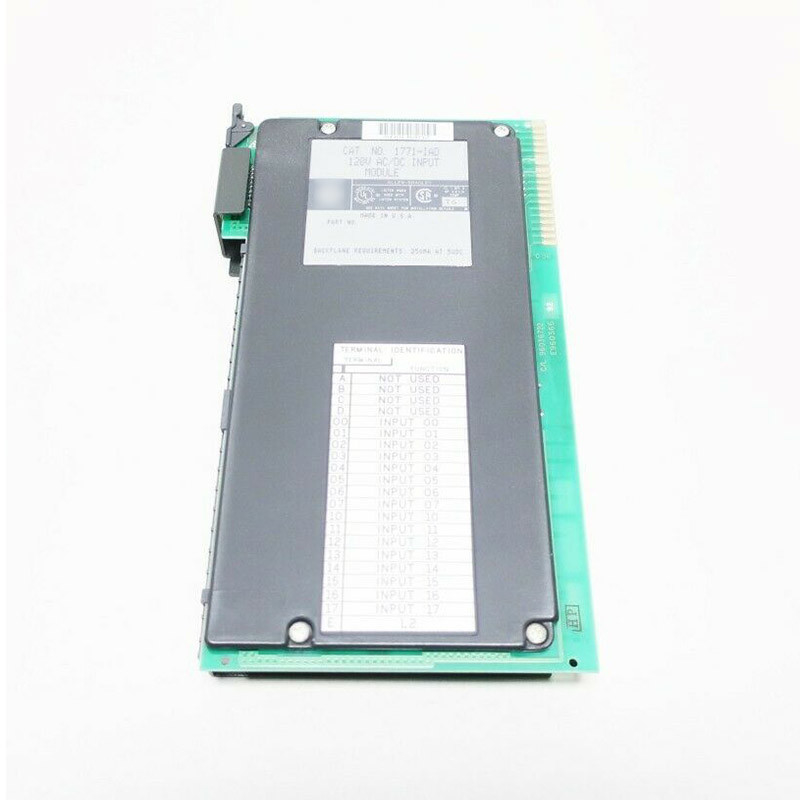

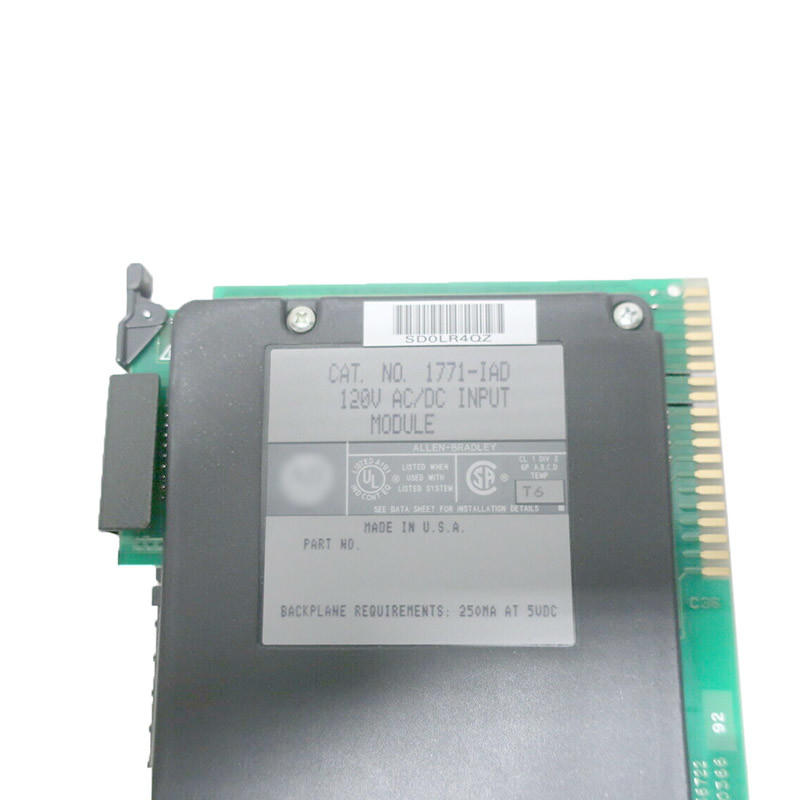

16 Saluran Modul Input Diskrit Allen Bradley 1771-IAD AC DC

AB 1771-IAD adalah modul input diskrit. Modul ini adalah bagian dari keluarga 1771 Programmable Logic Controller (PLC).Modul ini dirancang untuk menerima tegangan sinyal AC dan DC seperti 120VAC dengan frekuensi 50/60 Hz dan 125VDCIni memiliki enam belas (16) saluran input dan kompatibel untuk instalasi dalam berbagai 1771 sasis seperti 1771-A1B melalui A4B atau kemudian universal I / O sasis.Ini juga dapat dipasang di sasis 1771-AM1 dan AM2.

1771-IAD terutama digunakan untuk antarmuka perangkat diskrit seperti tombol, saklar dari berbagai jenis, kontak bantu dari relay, kontaktor dan perangkat lainnya.

1771-IAD memiliki keterlambatan sinyal masukan seperti 120V ac/60Hz: 5ms (+3ms) atau 20ms ((+5ms) dapat dipilih 120V dc: 3ms (+0.1ms) atau 10ms (+1ms) dapat dipilih untuk beralih dari ON ke ON dan 25ms (+5ms) untuk 120V ac atau dc untuk beralih dari ON ke OFF. Ini memiliki rentang tegangan pada keadaan 79 VAC hingga 138VAC atau VDC. Ini memiliki disipasi daya maksimum 8,8 Watt dan minimal 1,0 Watt dengan disipasi termal 30,1 BTU / jam, maksimum dan 3,42 BTU / jam,minimal. Ini memiliki backplane arus draw dari 195 mA pada 5V.

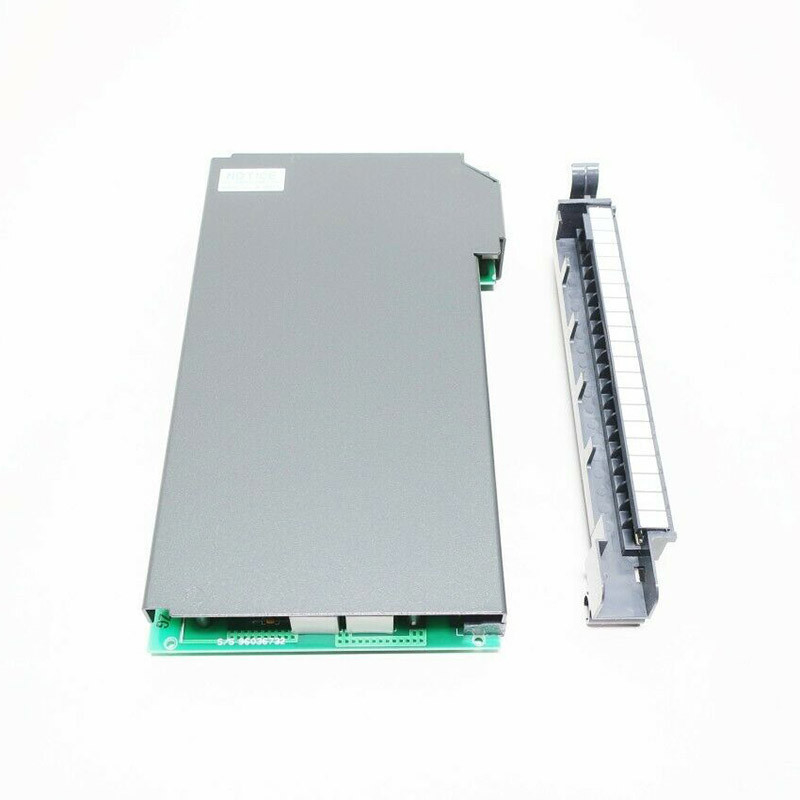

1771-IAD menggunakan lengan kabel lapangan 1771-WH. lengan kabel lapangan ini sebanding dengan blok terminal yang dapat dilepas,yang digunakan untuk kabel modular dan pemasangan dan pemeliharaan modul input yang disederhanakanKetika memasang 1771-IAD ke salah satu sasis yang kompatibel, dibutuhkan posisi tombol antara 10 dan 12 atau antara 14 dan 16.

AB 1771-IAD adalah PLC 5 Digital AC/DC Input Module.dan pengumuman untuk antarmuka dengan sensor on/off dan aktuatorIni menyediakan desain modular dengan hemat ruang dan sarana ramah saku untuk menambahkan input ke sistem kontrol PLC.menghilangkan kebutuhan untuk memutuskan kabelIni adalah modul seri D dan mendukung 1⁄2, 1, dan 2-slot I / O alamat.

Modul 1771-IAD memiliki 16 masukan dengan kategori tegangan 120V AC/DC. Modul ini memiliki rentang tegangan operasi 79 - 138V AC atau 79 - 138V DC. Modul ini memiliki penundaan sinyal khas 5ms (+/-3) pada keadaan AC,3ms (+/-0).1) atau 10ms (+/-1) pada keadaan DC, dan 25ms (+/-5) pada keadaan AC / DC. Ia memiliki arus Off-state maksimum 3mA untuk AC dan 0,8mA untuk DC dan beban arus backplane 195mA.Ini memiliki disipasi daya maksimum 8.8W dan disipasi panas 30,1 BTU / jam. Ini dipasang di sasis I / O 1771 yang berisi prosesor PLC.Keying band untuk meletakkannya di slot kanan antara pin 14 dan 16 untuk konektor atas dan antara pin 10 dan 12 untuk konektor bawah.

Modul 1771-IAD memiliki 1 indikator aktif modul hijau dan 16 indikator status merah untuk indikasi sisi sistem logika di panel depan.Ini berisi isolasi optoelectrical untuk melindungi sirkuit sistem dari transisi listrikIni juga memiliki fitur penyaringan input untuk mengurangi kebisingan listrik.
