Ge Fanuc IC697MDL752 Modul Seri 90-70 32 titik keluaran

Ge Fanuc IC697MDL752, Modul Seri 90-70, 32 Titik Keluar

Deskripsi Produk

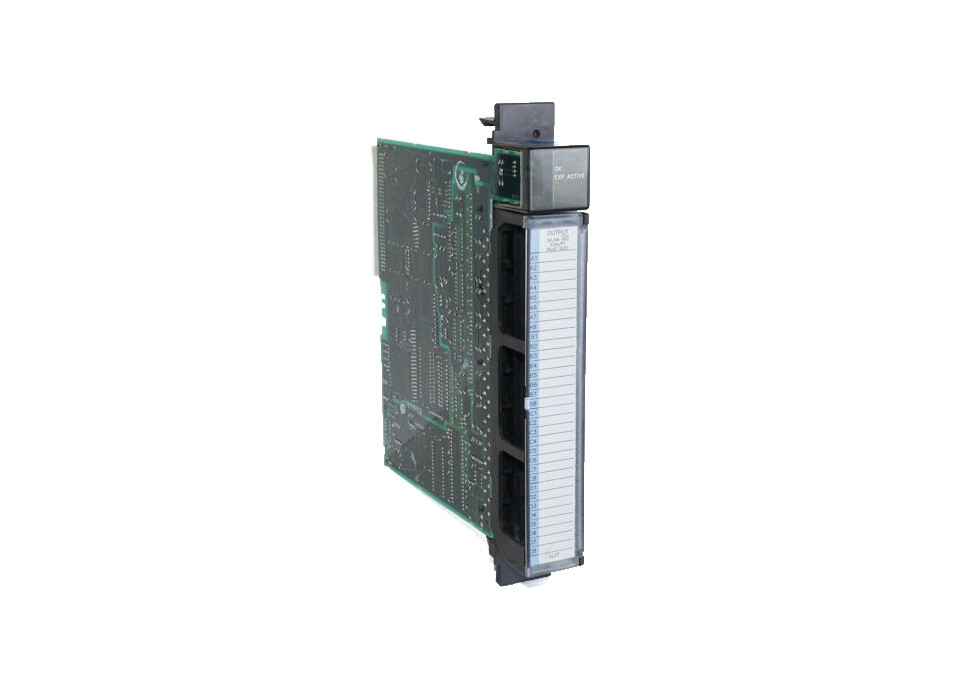

Modul seri GE Fanuc 90-70 IC697MDL752 adalah modul 32 titik yang memberikan arus 12 Volt dan 0,5 Ampere.yang membuat IC697MDL752 ideal untuk berbagai bebanUntuk menemukan status ON-OFF dari setiap titik sirkuit, temukan indikator LED di bagian atas modul.Untuk memastikan keselarasan yang benar dengan modul serupa di lapanganModul IC697MDL752 ini dikonfigurasi menggunakan MS-DOS atau perangkat lunak pemrograman yang berjalan pada Windows NT atau Windows 95.Ini biasanya melalui protokol TCP / IP melalui kabel Ethernet atau port SNP. Konfigurasi pemrograman diunduh dan diinstal pada perangkat pemrograman. Hal ini dilakukan dengan menggunakan perangkat seperti komputer pribadi, IBM XT, PS/2 atau AT.

Modul output IC697MDL752 12 Volt kompatibel dengan banyak perangkat seperti starter motor, solenoid, dan indikator.Karena dissipasi panas modul, arus terbesar untuk masing-masing dari 4 kelompok memiliki batas 2 ampere.

Setiap modul output dapat memberikan arus lonjakan yang lebih besar dari nilai arus seumur hidup. Kemampuan ini tergantung pada nilai arus perangkat dan durasi waktu perangkat dihidupkan.Modul output IC697MDL752 hadir tanpa sekering. Namun, jika dibutuhkan, sekering 3⁄4 Amp 250 V dipasang untuk tujuan keamanan.

Modul output dilengkapi dengan kunci mekanik yang menyediakan mekanisme foolproof.Hal ini memastikan modul diposisikan dengan benar dan mencegah modul yang tidak disengaja diganti ke dalam slot untuk jenis modul yang berbedaSetiap modul dilengkapi dengan kunci untuk tujuan ini.

Selama pemasangan atau penghapusan papan terminal, sangat disarankan agar daya dimatikan.yang dengan kuat mengamankan papan terminal di tempatnya.

Papan terminal dirancang untuk mengakomodasi ukuran kawat dari AWG 0,36 mm2 sampai AWG 2,1 mm2.135 inci seharusnya tidak melebihi ketika berurusan dengan 2.1mm2 kawat untuk kabel semua titik. Untuk koneksi yang tepat, dua kabel dapat diakhiri pada terminal manapun asalkan mereka memiliki ukuran yang sama. Papan terminal dirancang untuk mengakomodasi maksimum 40 2.1mm2 kabel. Jika digunakan, mereka harus ditempatkan setidaknya 8 inci dari ujung terminasi. Ini menciptakan ruang yang cukup untuk pintu engsel untuk menutup dengan mudah.

Setelah semua koneksi dibuat ke modul kabel, disarankan agar tali kabel membungkus erat bundel kawat.kabel tambahan disarankan. Sebuah sirkuit label pintu disertakan dengan setiap modul untuk menampilkan informasi kabel. Jika label sulit dimasukkan ke dalam pintu berhalangan, Anda dapat meringkukkan tepi yang dicetak sebelum dimasukkan.

Setelah menyelesaikan kabel yang difile, pastikan papan terminal dipasangi pada rak. Hal ini dicapai dengan memasukkan tali papan ke dalam slot kecil di bawah papan panduan grill pada rak.Tali juga mengidentifikasi papan terminal dengan lokasi slot kawin yang akuratUntuk ventilasi yang cukup, tinggalkan jarak 6 inci di atas dan di bawah panggangan.

Spesifikasi Teknis

Informasi Teknis

SpesifikasicJikaakucatakupadas
