GE FANUC IC693MDL751 90-30 Series Pengontrol Logika yang Dapat Diprogram

GE FANUC IC693MDL751, Output Module, 90-30 Seri Of Programmable Logic Controllers

Deskripsi Produk

Modul output IC693MDL751 diproduksi oleh GE Fanuc dan termasuk dalam seri 90-30 dari Programmable Logic Controllers.Ini berarti bahwa setiap kelompok memiliki 8 output.Ini memiliki tegangan peringkat 12/24V DC dan memberikan antara 12 hingga 24 V DC dan arus maksimum 0,3 Amps per titik.Perangkat output terhubung antara bus daya negatif dan output modul. Sifat output modul kompatibel dengan berbagai perangkat beban termasuk solenoid, indikator dan starter motor.,kebocoran off stage maksimum 0,1 mA dan akhirnya waktu respons ON & OFF maksimum 2 ms. Perlu dicatat bahwa daya untuk mengoperasikan perangkat lapangan harus disediakan oleh pengguna.Konektor 50 pin digunakan untuk membuat koneksi antara sirkuit output dan perangkat output pengguna.

Modul output IC693MDL751 dapat dipasang pada slot Input / Output dari baseplate 5 atau 10 slot di PLC Seri 90-30.Dua pilihan untuk menulis lapangan adalah metode langsung atau menggunakan blok terminal WeidmullerMetode langsung menggunakan kabel yang membawa konektor wanita di ujung modul dan memiliki kawat striped atau tined di ujung lain.Sebagai alternatif, pre-wired dapat dibeli dengan nomor katalog IC693CBL308 dengan panjang 3 kaki, setara dengan 1 meter atau nomor IC693CBL309 yang dua kali panjang (6 kaki / 2 meter).Di sisi lain, blok terminal Weidmuller # 912263 dapat digunakan dengan kabel GE Fanuc pra-kabel. kabel GE Fanuc no. C693CBL306 dengan panjang 3 kaki,(1 meter) atau IC693CBL307 dengan panjang 6 kaki (2 meter) memiliki konektor di setiap ujungKoneksi ini menghubungkan modul konektor ke konektor di rel Din yang dipasang di blok terminal Weidmuller.

Tentang IC693MDL751

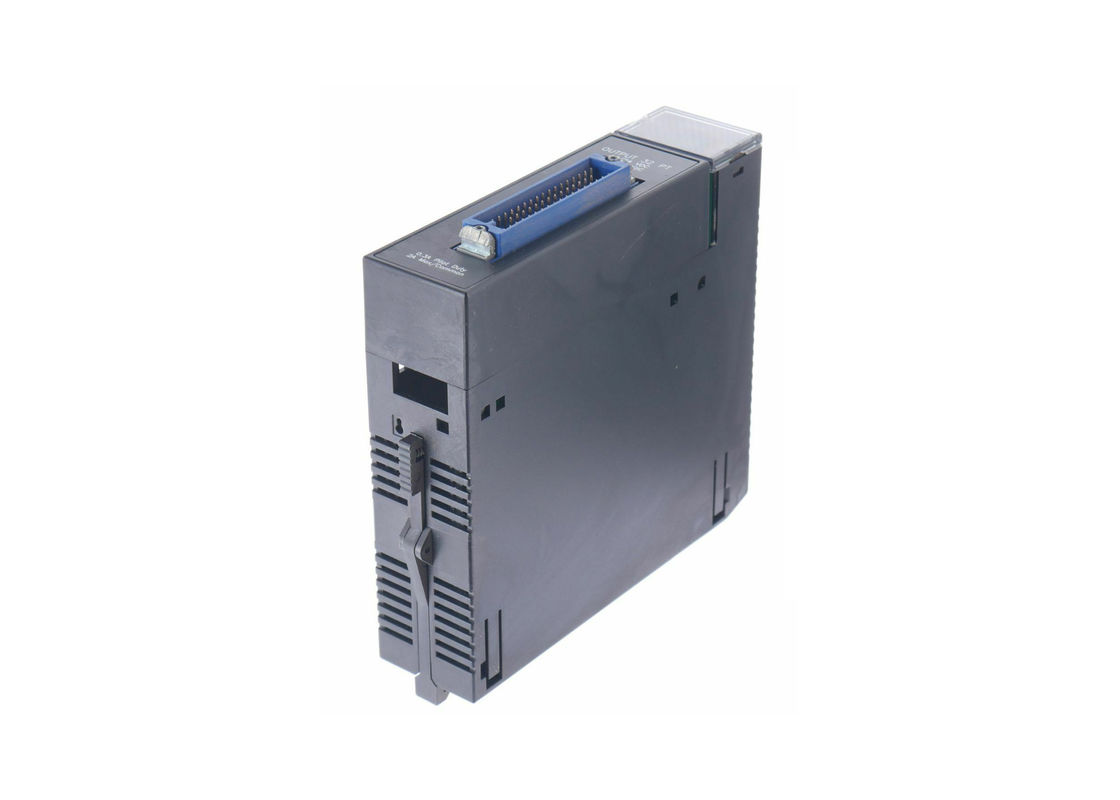

Modul output logika positif GE Fanuc IC693MDL751 adalah modul output logika positif 12/24 volt DC dengan 32 titik output.Konektor Honda laki-laki 50 pin yang terletak di bagian depan modul menghubungkan output modul ke perangkat pengguna. Wiring untuk perangkat lapangan dapat dilakukan baik melalui metode langsung yang menggunakan kabel dengan konektor wanita kawin di ujung modul dan kawat kaleng di ujung perangkat atau melalui blok terminal.Untuk metode blok terminal, kabel 3 kaki dan kabel 6 kaki tersedia untuk menghubungkan konektor modul 50-pin ke perakitan blok terminal yang dipasang di rel DIN.Kabel perpanjangan ini kabel pin-to-pinGE Fanuc merekomendasikan penggunaan blok terminal untuk menghubungkan kabel lapangan ke modul I/O 50 pin.Penggunaan antarmuka konektor menyediakan metode yang nyaman untuk mengakhiri kabel lapangan pada modul.

Modul output logika positif IC693MDL751 dapat digunakan dengan PLC seri GE Fanuc 90-30.Arus yang ditarik oleh modul output logika positif IC693MDL751 adalah 21 miliampere ketika semua output di. "per output" dan "per umum" puncak arus output peringkat adalah 0,3 Amper dan 2 Amper, masing-masing.Rating kebocoran off-state dan penurunan tegangan output untuk modul output logika positif IC693MDL751 adalah 0.1 miliampere dan 0,24 Volt DC, masing-masing. Modul output logika positif IC693MDL751 memiliki karakteristik logika positif.Modul output logika positif IC693MDL751 terhubung antara output modul dan bus daya negatifIndikator dan solenoid adalah beberapa perangkat yang dapat digunakan dengan modul output logika positif IC693MDL751.
