GE FANUC IC693MDL750 12/24 Modul Output DC Logika Negatif 90-30

GE FANUC IC693MDL750, 12/24 Modul Keluar DC Logika Negatif

90-30

Deskripsi Produk

GE Fanuc 90-30 IC693MDL750 adalah modul output DC logika negatif 12/24.Model ini memiliki karakteristik logika negatif sehingga arus turun dari beban ke terminal daya bus negatif atau pengguna umum. Perangkat output ditempatkan di antara modul output dan bus daya. Tegangan nominal yang diperlukan untuk modul IC693MDL750 adalah 12/24 volt DC, dan arus output maksimum 0.3 ampere per titik dan maksimum 2 ampere per biasa dengan suhu operasi 140°F.

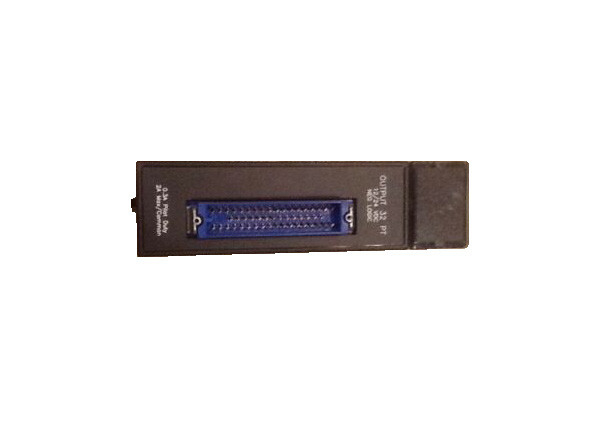

IC693MDL750 memiliki konfigurasi konektor 50 pin di bagian depannya untuk membuat koneksi dari sirkuit output ke perangkat output pengguna.dilengkapi dengan 32 titik output yang dibagi menjadi empat kelompok yang sama dengan delapan titik output, setiap kelompok memiliki terminal output yang sama.

Perangkat lapangan dioperasikan dari sumber daya eksternal oleh pengguna yang dapat dihubungkan ke IC693MD750 baik secara langsung atau dengan menggunakan blok terminal Weidmuller.Metode kabel langsung terdiri dari konektor wanita di ujung modul dan striped kabel di ujung lainBlok terminal menggunakan kabel GE Fanuc dengan dua konektor di setiap ujung; yang menghubungkan DIL-rail yang ditempatkan pada blok terminal dengan konektor modul pada IC693MD750.

C693MD750 kompatibel dengan perangkat beban seperti solenoid, indikator, dan starter motor.jika pengguna ingin tahu status setiap sirkuit, dia dapat mengatur modul dengan indikator LED di salah satu slot input atau output dalam 90-30 Sistem kontrol logika yang dapat diprogram.

Tentang IC693MDL750

IC693MDL750moduladalah modul I/O 32 titik. Ini adalah bagian dari serangkaian modul I/O digital dari GE Fanuc yang dirancang untuk digunakan dengan Series 90-30 programmable logic controller.moduldapat dipasang di slot manapun pada PLC Seri 90-30 yang memiliki slot 5 atau baseplate slot 10. Tidak ada indikator LED pada modul.Koneksi dari sirkuit output dapat dibuat ke perangkat output melalui konektor 50-pin yang dipasang di bagian depan IC693MDL750modul. Karakteristik output dari IC693MDL750modulkompatibel dengan beberapa perangkat pengguna seperti starter motor dan indikator. Daya untuk perangkat pengguna harus disediakan oleh pengguna.modulAda total 32 titik output dalam 4 kelompok 8. Ada 2 pin umum untuk setiap kelompok.

Modul IC693MDL750 tenggelam arus dari beban pengguna ke bus daya negatif atau pengguna umum dan IC693MDL750modulJadi memiliki karakteristik logika negatif. arus maksimum yang ditarik oleh IC693MDL750moduladalah 21 miliampere (dengan semua output di) dari bus 5 Volt DC dinilai pada backplane PLC. arus output maksimum per titik adalah 0,3 Amps.Listrik output maksimum per umum adalah 2 Amps pada 140 derajat FahrenheitNilai penurunan tegangan output puncak adalah 0,24 Volt. GE Faunc merekomendasikan penyimpanan modul IC693MDL750 yang tidak digunakan pada suhu sekitar mulai dari -40 hingga 185 derajat Fahrenheit.Sebuah kandang dengan peringkat IP 54 harus digunakan untuk menampung baseplate dengan IC693MDL750modul.
