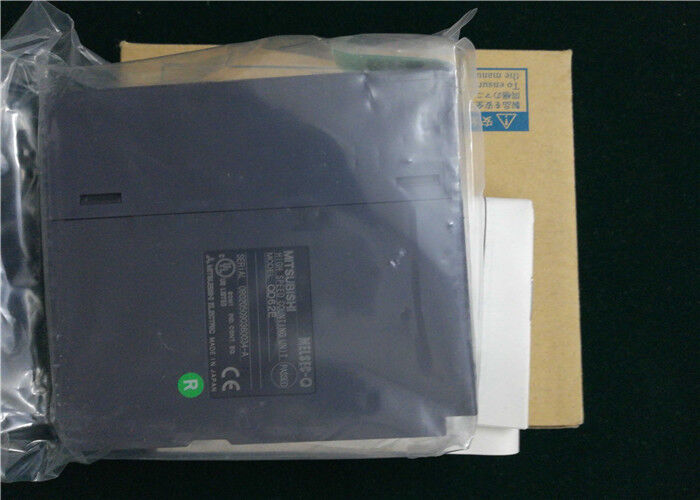

QD62E Modul Catu Daya Redundan Universal Mitsubishi Model Merah 100 Hingga 240 V AC

QD62E Modul Catu Daya Redundan Universal Mitsubishi Model Merah 100 Hingga 240 V AC

Rincian produk:
Tempat asal: Jepang
Nama merek: MITSUBISHI
Sertifikasi: CE
Nomor model: QD62E
Informasi Rinci
Tempat asal:
Jepang
Nama merek:
MITSUBISHI
Sertifikasi:
CE
Nomor model:
QD62E
Merek:
mitsubishi
Nomor modenl:
QD62E
Negara Asal:
JEPANG
Kapasitas program:
8k langkah
kecepatan pemrosesan operasi dasar (instruksi LD):
0,12 mikrodetik
Masukan:
100 hingga 240 VAC
Keluaran:
5 V DC/3 A
Jenis:
Modul Catu Daya Redundan
Menyoroti:

High Light

Menyoroti:

modul antarmuka analog

,

modul catu daya plc

Trading Information
Kuantitas min Order:
1
Harga:
Contact
Kemasan rincian:
Baru dan asli
Waktu pengiriman:
5-7 hari
Syarat-syarat pembayaran:
T / T, Western Union, Paypal
Menyediakan kemampuan:
100
Deskripsi Produk

Modul Catu Daya Redundan Model Universal Mitsubishi QD62E



QD62E Deskripsi

Mitsubishi QD62E adalah modul penghitung berkecepatan tinggi yang dirancang untuk Pengontrol Logika Terprogram (PLC) seri MELSEC-Q. Modul khusus ini bertanggung jawab untuk menghitung secara akurat pulsa berkecepatan tinggi dari sensor dan encoder industri, yang penting untuk penentuan posisi, kontrol kecepatan, dan aplikasi pengukuran yang presisi. Modul ini terhubung langsung ke unit dasar PLC dan diprogram serta dikonfigurasi menggunakan perangkat lunak GX Works2, yang terintegrasi secara mulus ke dalam sistem kontrol MELSEC-Q. QD62E adalah komponen fundamental dalam sistem otomatisasi yang memerlukan akuisisi data yang andal dan cepat dari perangkat penghasil pulsa.

QD62E  Fitur

  • Penghitungan Kecepatan Tinggi Dua Saluran:Modul ini memiliki dua saluran penghitung independen, yang memungkinkannya menangani input dari dua sumber sinyal yang berbeda secara bersamaan (misalnya, dua encoder).
  • Kecepatan Penghitungan Tinggi:Mampu menghitung hingga 200 kHz (200.000 pulsa per detik) untuk input fase diferensial dan 500 kHz untuk input arah cincin/pulsa, sehingga cocok untuk mesin berkecepatan tinggi.
  • Berbagai Mode Penghitungan:Mendukung berbagai mode penghitungan agar sesuai dengan aplikasi yang berbeda:
    • Penghitung Linear:Dapat menghitung hingga nilai bertanda 32-bit (+/- 2.147.483.647).
    • Penghitung Cincin:Menghitung dalam rentang yang ditentukan pengguna (dari 0 hingga batas atas yang ditetapkan), ideal untuk aplikasi seperti meja putar.
  • Mode Input Fleksibel:Menerima beberapa jenis sinyal input, termasuk:
    • Input Fase Diferensial (Fase A/B) (200 kHz):Untuk menentukan arah dan posisi dengan encoder kuadratur.
    • Input Pulsa/Arah (500 kHz):Untuk penghitungan maju/mundur sederhana.
    • Input Pulsa Naik/Turun (500 kHz):Metode alternatif untuk penghitungan dua arah.
  • Output Perbandingan Perangkat Keras:Setiap saluran memiliki output koinsidensi berbasis perangkat keras (Y0, Y1) yang aktif dengan penundaan minimal ketika nilai hitungan cocok dengan nilai yang telah ditetapkan, memungkinkan tindakan kontrol yang sangat presisi dan berkecepatan tinggi seperti mengeluarkan tanda atau menghentikan sumbu.
  • Integrasi Mudah dengan GX Works2:Konfigurasi, seperti pengaturan mode penghitungan dan nilai yang telah ditetapkan, dilakukan secara intuitif dalam perangkat lunak pemrograman MELSEC standar, menyederhanakan pengaturan dan pemeliharaan.

QD62E  Material & Aplikasi

  • Material:Modul ini dibuat dengan rangka baja yang kokoh dan menggunakan plastik tahan api (ABS/PC) untuk casing. Komponen elektronik dipasang pada PCB berkualitas tinggi, dan blok terminal biasanya terbuat dari plastik tahan panas, tahan lama dengan kontak logam.
  • Aplikasi Utama:
    • Kontrol Penentuan Posisi Presisi:Mengontrol posisi sumbu yang digerakkan oleh servo atau motor stepper.
    • Pengukuran Panjang:Mengukur panjang material dalam produksi kawat, kabel, atau tekstil.
    • Pemantauan Kecepatan:Memantau kecepatan putaran poros, rol, atau turbin.
    • Lini Perakitan Otomatis:Untuk penghitungan keberadaan suku cadang, penentuan posisi ban berjalan, dan koordinasi lengan robot.

QD62E  Parameter Penting

Spesifikasi utama untuk modul penghitung berkecepatan tinggi Mitsubishi QD62E diringkas dalam tabel di bawah ini.
Parameter
Spesifikasi
Catatan
Jumlah Saluran
2
Saluran bersifat independen.
Kecepatan Hitung Maksimum
200 kHz (Fase Diferensial) / 500 kHz (Pulsa/Arah, Naik/Turun)
Kecepatan tergantung pada mode input yang dipilih.
Rentang Hitung
Linear bertanda 32-bit: -2.147.483.648 hingga +2.147.483.647
Cincin 32-bit: 0 hingga Nilai Pengaturan Cincin

Tingkat Sinyal Input
Driver Lini Diferensial (misalnya, RS-422-A), 5V/12V/24V DC
Kompatibel dengan output encoder industri standar.
Format Input
Fase Diferensial (Fase A/B x1/x4), Pulsa/Arah, Naik/Turun
Dapat dipilih per saluran.
Output Koinsidensi
2 titik per saluran (Y0, Y1)
Output transistor (sink/source).
Jenis Output
Sink/Source
Dapat dipilih melalui pengkabelan terminal.
Tegangan Terukur
5V DC
Daya disuplai dari unit dasar PLC utama.
Metode Isolasi
Isolasi fotokopler antara input dan PLC.
Menyediakan kekebalan terhadap noise dan melindungi PLC.
Titik I/O yang Ditempati
16 titik I/O
Menghitung terhadap jumlah titik I/O total PLC.
Seri PLC yang Kompatibel
Seri MELSEC-Q
Harus dipasang pada unit dasar MELSEC-Q.
Dimensi Eksternal
27,8 (T) x 98 (L) x 99,5 (D) mm



Spesifikasi Kinerja

Jumlah saluran
Pengaturan pengalihan kecepatan penghitungan
Sinyal input hitung Fase
Tingkat sinyal (φA,φB)
Penghitung Kecepatan penghitungan (maksimum)
Rentang penghitungan
Model
Lebar pulsa hitung minimum (rasio tugas 50%)
Deteksi konsisten Rentang perbandingan
Hasil perbandingan
Input eksternal Preset
Mulai fungsi
Output eksternal Output konsisten
Metode koneksi kabel eksternal
Konektor yang sesuai
Jumlah titik yang ditempati input/output
Arus konsumsi internal DC5V
Dimensi eksternal Tinggi (H)
Lebar (W)
Kedalaman (D)
Berat
2 saluran
200k (100k~200kpps), 100k (10k~100kpps), 10k (10kpps atau kurang)
1 fase input (1 kali lipat/2 kali lipat), 2 fase input (1 kali lipat/2 kali lipat/4 kali lipat), input CW/CCW
DC5/12/24V 2~5mA
200k pulsa/s, 100k pulsa/s, 10k pulsa/s
Biner bertanda 32-bit (-2147483648~2147483647)
Fungsi penghitung preset UP/DOWN + penghitung cincin
200k pulsa/s: 5µs (ON/OFF masing-masing 2,5µs), perbedaan fase minimum pada input 2 fase: 1,25µs
100k pulsa/s: 10µs (ON/OFF masing-masing 5µs), perbedaan fase minimum pada input 2 fase: 2,5µs
10k pulsa/s: 100µs (ON/OFF masing-masing 50µs), perbedaan fase minimum pada input 2 fase: 25µs
Biner bertanda 32-bit
Nilai yang ditetapkan < nilai hitung
Nilai yang ditetapkan = nilai hitung
Nilai yang ditetapkan > nilai hitung
DC5/12/24V 2~5mA
DC5/12/24V 2~5mA
Output transistor (tipe sumber): 2 titik/saluran
DC12/24V 0,1A/1 titik, 0,4A/1 kom
Konektor 40 pin
A6CON1, A6CON2, A6CON3, A6CON4 (dijual terpisah)
16 titik (Alokasi I/O: 16 titik intel)
0,33A
98mm
27,4mm
90mm
0,11kg
