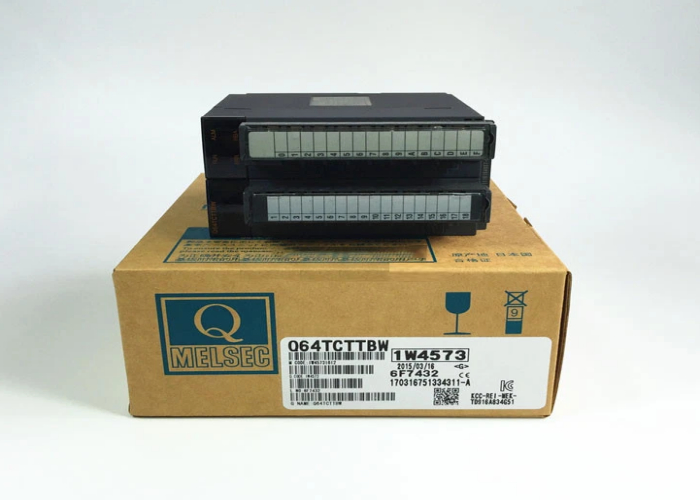

Q64TCTTBW Modul Catu Daya Redundan Universal Mitsubishi Model Merah 100 Hingga 240 V AC

Name: Q64TCTTBW Modul Catu Daya Redundan Universal Mitsubishi Model Merah 100 Hingga 240 V AC
Brand: Shenzhen Wisdomlong Technology CO.,LTD
SKU: Q64TCTTBW
Price: 10000.00 USD
Availability: InStock

Rincian produk:

Tempat asal:	Jepang
Nama merek:	MITSUBISHI
Sertifikasi:	CE
Nomor model:	Q64TCTTBW

Informasi Rinci

Tempat asal:

Jepang

Nama merek:

MITSUBISHI

Sertifikasi:

Nomor model:

Q64TCTTBW

Merek:

mitsubishi

Nomor modenl:

Q64TCTTBW

Negara Asal:

JEPANG

Kapasitas program:

8k langkah

kecepatan pemrosesan operasi dasar (instruksi LD):

0,12 mikrodetik

Masukan:

100 hingga 240 VAC

Keluaran:

5 V DC/3 A

Jenis:

Modul Catu Daya Redundan

Menyoroti:

High Light

Menyoroti:

modul antarmuka analog

modul catu daya plc

Trading Information

Kuantitas min Order:

Harga:

Contact

Kemasan rincian:

Baru dan asli

Waktu pengiriman:

5-7 hari

Syarat-syarat pembayaran:

T / T, Western Union, Paypal

Menyediakan kemampuan:

100

Deskripsi Produk

Q64TCTTBW Modul Catu Daya Redundan Model Universal Mitsubishi

Q64TCTTBW Deskripsi

Mitsubishi Q64TCTTBW adalah modul input termokopel berkecepatan tinggi dan presisi tinggi untuk seri MELSEC-Q dari Pengontrol Logika Terprogram (PLC). Modul ini dirancang untuk langsung menghubungkan termokopel tanpa memerlukan pengkondisi sinyal atau pemancar eksternal. Ia mengubah sinyal milivolt kecil dari termokopel menjadi nilai digital, memberikan data suhu yang akurat ke CPU untuk kontrol dan pemantauan proses. "BW" dalam nama model menunjukkan bahwa modul ini sesuai dengan arahan RoHS2 Eropa (2011/65/EU), yang membatasi penggunaan zat berbahaya tertentu.

Q64TCTTBW Fitur

•
Input Empat Saluran:Dapat menghubungkan hingga empat termokopel secara bersamaan, menghemat ruang dan biaya dibandingkan dengan menggunakan pemancar individual.
•
Pengambilan Sampel Kecepatan Tinggi:Menawarkan kecepatan konversi cepat 80ms per saluran (320ms untuk semua 4 saluran), memungkinkan respons cepat terhadap perubahan suhu.
•
Dukungan Termokopel Luas:Kompatibel dengan berbagai jenis termokopel internasional (misalnya, J, K, T, R, S, B, E, N, PLII, W5Re/W26Re), memberikan fleksibilitas yang besar untuk persyaratan aplikasi dan rentang suhu yang berbeda.
•
Akurasi Tinggi:Menampilkan resolusi tinggi (untuk beberapa jenis hingga 0,1°C) dan akurasi, memastikan pengukuran suhu yang andal untuk proses kritis.
•
Kompensasi Sambungan Dingin Internal:Termasuk sirkuit kompensasi terintegrasi, menghilangkan kebutuhan untuk kompensator sambungan dingin eksternal dan menyederhanakan pengkabelan.
•
Fungsi Deteksi Pemutusan:Dapat secara otomatis mendeteksi jika kabel termokopel putus (sirkuit terbuka) dan memberi tahu CPU PLC, yang sangat penting untuk fungsi alarm dan keselamatan.
•
Konfigurasi Mudah dengan GX Works2:Semua parameter, termasuk jenis termokopel, rentang suhu, dan pengaturan alarm, mudah dikonfigurasi menggunakan perangkat lunak rekayasa GX Works2 Mitsubishi, menghilangkan kebutuhan penskalaan manual dalam program logika tangga.

Q64TCTTBW Material & Aplikasi

•
Material:Casing modul terbuat dari plastik tahan api yang kuat. Blok terminal menggunakan bahan tahan panas berkualitas tinggi. Komponen elektronik internal dipasang pada papan sirkuit cetak dengan konverter analog-ke-digital presisi.
•
Aplikasi Utama:
- •
  Mesin Cetak Injeksi Plastik:Untuk kontrol suhu laras dan nosel.
- •
  Perlakuan Panas dan Tungku Industri:Untuk memantau dan mengontrol suhu tungku.
- •
  Pengolahan Makanan dan Minuman:Untuk proses memasak, pasteurisasi, dan sterilisasi.
- •
  Ruang Lingkungan:Untuk pemantauan dan pembuatan profil suhu yang tepat.
- •
  Sistem HVAC:Untuk memantau tahap suhu tinggi dalam sistem komersial besar.

Q64TCTTBW Parameter Penting

Spesifikasi utama untuk modul input termokopel Mitsubishi Q64TCTTBW diringkas dalam tabel di bawah ini.

Parameter	Spesifikasi	Catatan / Detail
Model	Q64TCTTBW	Versi yang Sesuai dengan RoHS2
Jumlah Saluran	4 saluran	Saluran dapat digunakan secara independen.
Jenis Input	Termokopel (TC)
Standar Termokopel yang Didukung	J, K, T, E, R, S, B, N, PLII, W5Re/W26Re	Mencakup sebagian besar jenis internasional yang umum.
Rentang Input yang Diizinkan	Bervariasi menurut jenis. misalnya, • Tipe K: -200 hingga +1370°C • Tipe J: -100 hingga +1200°C	Lihat manual untuk rentang penuh.
Output Digital	Biner bertanda 16-bit (-2000 hingga 12500 rentang tipikal)	Dapat diskalakan ke unit rekayasa (misalnya, °C) di PLC.
Akurasi	±0,3% dari skala penuh (untuk tipe K: ±2,5°C)	Akurasi bervariasi dengan jenis dan rentang termokopel.
Kecepatan Konversi	80 ms/saluran	320 ms untuk menyegarkan semua 4 saluran.
Resolusi	Tergantung pada jenis (misalnya, 0,1°C untuk tipe K di bawah 0°C)
Kesalahan Kompensasi Sambungan Dingin	±1,0°C
Isolasi	Isolasi fotokopler antara saluran dan PLC.	Isolasi saluran-ke-saluran.
Titik I/O yang Ditempati	16 titik I/O	Menghitung terhadap jumlah I/O total PLC.
Konsumsi Daya	5V DC, 0,35A (dari bus 5V di unit dasar)
Dimensi Eksternal	27,8 (T) x 98 (L) x 99,5 (D) mm	Ukuran modul tunggal standar untuk seri Q.
Perangkat Lunak yang Kompatibel	GX Works2

Spesifikasi kinerja

Kekuatan kontrol
Jumlah titik input suhu
Termokopel yang dapat digunakan
Akurasi	Akurasi indikasi	Suhu sekitar: 25±5℃
		Suhu sekitar: 0～55℃
	Akurasi kompensasi sambungan dingin (suhu sekitar: 0～55℃)	Nilai pengukuran suhu: di atas -100℃
		Nilai pengukuran suhu: -150～-100℃
		Nilai pengukuran suhu: -200～-150℃
Siklus pengambilan sampel
Siklus output kontrol
Impedansi input
Filter input
Pengaturan nilai koreksi sensor
Operasi saat saluran input sensor terputus
Metode kontrol suhu
Rentang konstanta PID	Pengaturan konstanta PID
	Proporsional band (P)
	Waktu integral (I)
	Waktu turunan (D)
Rentang pengaturan nilai target
Rentang pengaturan dead band
Output transistor	Sinyal output
	Tegangan beban pengenal
	Arus beban maksimum
	Arus masuk maksimum
	Arus kebocoran saat OFF
	Penurunan tegangan maksimum saat ON
	Waktu respons	OFF→ON
		ON→OFF
Metode isolasi
Ketahanan isolasi
Resistansi isolasi
Spesifikasi deteksi putusnya sambungan heater	Sensor arus
	Akurasi input
	Jumlah penundaan alarm
Metode koneksi kabel eksternal
Jumlah titik yang ditempati input/output
Arus konsumsi internal DC5V
Dimensi eksternal	Tinggi (H)
	Lebar (W)
	Kedalaman (D)
Berat

Output transistor

4 saluran/unit

R,K,J,T,S,B,E,N,U,L,PLII,W5Re/W26Re

Skala penuh×(±0,3％)

Skala penuh×(±0,7％)

Dalam ±1,0℃

Dalam ±2,0℃

Dalam ±3,0℃

500ms/4 saluran

1～100s

1MΩ

0～100s (0: Filter input OFF)

-50.00～50.00％

Pemrosesan skala atas

Kontrol 2 posisi PID ON/OFF atau

Pengaturan dimungkinkan dengan penyetelan otomatis

0.0～1000.0％ (0.0: Kontrol 2 posisi)

1～3600s

0～3600s (0: Kontrol PI)

Dalam rentang suhu yang ditetapkan oleh termokopel yang digunakan

0.1～10.0％

Pulsa ON/OFF

DC10～30V

0.1A/1 titik, 0.4A/1 kom

0.4A,10ms

Kurang dari 0.1mA

DC1.0V (TYP.) 0.1A, DC2.5V (MAX.) 0.1A

Kurang dari 2ms

Antara input dan ground, antara saluran input: isolasi trans

Antara input dan ground, antara saluran input: AC500V 1 menit

Antara input dan ground, antara saluran input: DC500V 20MΩ atau lebih

Sensor arus yang dibuat oleh (saham) Yu-Aru-Dee
・CTL-12-S36-8 (0.0～100.0A)
・CTL-6-P (0.00～20.00A)
・CTL-6-P-H (0.00～20.00A)

Skala penuh×(±1.0％)

3～255

Terminal sekrup 18 titik (sekrup M3) × 2

32 titik, 2 slot (Pembagian I/O: Kosong 16 titik + Intel 16 titik)

0.64A

98mm

55.2mm

112mm

0.30kg
