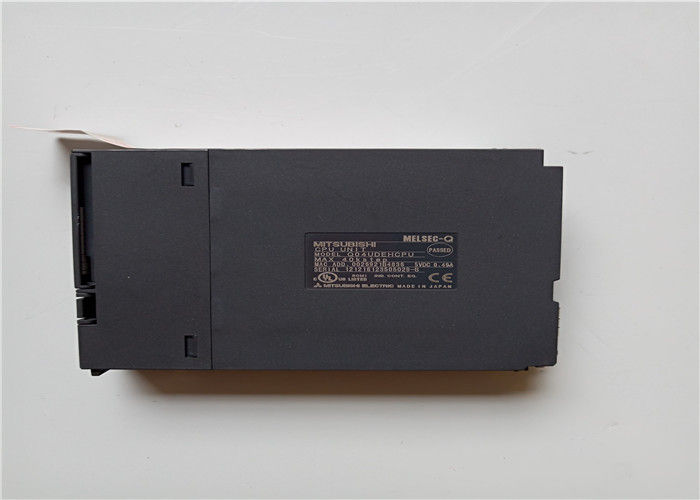

Mitsubishi Q04UDEHCPU 8192 poin 40 k langkah Catu Daya Redundan Modul
Q04UDEHCPU Deskripsi
Modul CPU terintegrasi Ethernet universal berkinerja tinggi Q04UDEHCPU dari Seri MELSEC-Q Mitsubishi Electric, dirancang untuk sistem kontrol otomatisasi industri kelas menengah. Modul ini menawarkan pemrosesan sekuensial ultra-cepat (9,5 ns per instruksi LD dasar), mendukung hingga 4096 poin I/O dan 8192 poin perangkat, dengan kapasitas memori program 40K langkah (160 KB). Antarmuka Ethernet 10/100 Mbps, USB, dan kartu memori bawaan memungkinkan pemrograman, pemantauan, pencatatan data, dan komunikasi multi-CPU berkecepatan tinggi yang mulus. Dioptimalkan untuk pemasangan backplane seri Q modular, modul ini mendukung kontrol paralel multi-CPU, sinkronisasi gerakan presisi tinggi, dan konektivitas jaringan industri (Ethernet/IP, Protokol MC, FTP), menjadikannya ideal untuk aplikasi kontrol terdistribusi, otomatisasi pabrik, dan kontrol mesin berkecepatan tinggi.
Q04UDEHCPUFitur Utama
- Kecepatan Pemrosesan Ultra-Tinggi: Eksekusi instruksi sekuensial dasar (LD X0) pada 9,5 ns, memberikan respons luar biasa untuk kontrol berkecepatan tinggi dan presisi tinggi.
- Kapasitas I/O & Memori Besar: Mendukung maks 4096 poin I/O, 8192 poin perangkat, memori program 40K langkah (160 KB), dan dapat diperluas melalui kartu memori (RAM/ROM/Flash).
- Ethernet & USB Bawaan: Port Ethernet 10/100BASE-T terintegrasi untuk pemrograman jaringan, Protokol MC, Ethernet/IP, FTP, dan pemantauan jarak jauh; port USB untuk koneksi PC langsung dan transfer program cepat.
- Komunikasi Berkecepatan Tinggi Multi-CPU: Mendukung hingga 4 CPU pada backplane seri Q dengan transfer data berkecepatan tinggi siklus 0,88 ms, memungkinkan kontrol gerakan/sekuensial paralel dan skalabilitas sistem.
- Kontrol Interupsi Presisi Tinggi: Interupsi siklus tetap hingga 100 µs, mendukung penangkapan pulsa berkecepatan tinggi, pemosisian, dan kontrol proses waktu nyata.
- Konektivitas Industri yang Kuat: Kompatibel dengan CC-Link, CC-Link IE, Modbus TCP, dan fieldbus lainnya; mendukung modul fungsi cerdas (pemosisian, penghitung, I/O analog).
- Jam Waktu Nyata (RTC) Bawaan: Didukung baterai untuk penandaan waktu yang akurat, pencatatan data, dan penjadwalan tanpa modul eksternal.
- Kepatuhan Lingkungan & Keselamatan yang Luas: Desain kelas industri dengan ketahanan getaran/benturan; bersertifikat UL/cUL, CE (EMC/RoHS), KC, LR, DNV, ABS untuk penerapan global.
- Pemrograman & Pemeliharaan yang Mudah: Bekerja dengan perangkat lunak Mitsubishi GX Works2/GX Works3; mendukung pengeditan program online, pemantauan, dan diagnostik kesalahan.
Q04UDEHCPUBahan & Aplikasi
Bahan
- Rumah & Enklosur: Plastik rekayasa yang diperkuat berkekuatan tinggi, tahan api (UL94 V-0), anti-statis, tahan debu, cocok untuk kabinet kontrol industri.
- Papan Sirkuit: PCB FR-4 berlapis-lapis dengan komponen SMD kelas industri, lapisan konformal untuk perlindungan kelembaban/korosi.
- Konektor Backplane: Kontak arus tinggi berlapis emas untuk koneksi bus backplane seri Q yang andal dan integritas sinyal.
- Komponen Internal: Prosesor RISC berkecepatan tinggi, pengontrol Ethernet, transceiver USB, buffer I/O opto-terisolasi, dan memori non-volatil untuk retensi program/data.
- Terminal & Antarmuka: Ethernet kelas industri (RJ45), USB (Tipe B), dan slot kartu memori dengan penutup debu untuk perlindungan lingkungan yang keras.
Aplikasi Khas
- Otomatisasi Pabrik: Lini perakitan, sistem konveyor, mesin pengemas, penanganan material, dan lini produksi otomatis.
- Mesin Perkakas: Mesin CNC, mesin gerinda, mesin cetak injeksi, dan sistem pemosisian berkecepatan tinggi.
- Sistem Kontrol Gerakan: Kontrol servo/motor multi-sumbu, lengan robot, dan peralatan pemosisian presisi.
- Kontrol Proses: Pengolahan air, pengolahan makanan, manufaktur farmasi, dan pemantauan pabrik kimia.
- Sistem Kontrol Terdistribusi (DCS): I/O jarak jauh, akuisisi data, integrasi SCADA, dan kontrol jaringan industri.
- Mesin Khusus: Peralatan pencetakan, tekstil, penanganan semikonduktor, dan perakitan otomotif.
Q04UDEHCPUParameter Penting
| Parameter |
Spesifikasi |
| Nomor Suku Cadang |
Q04UDEHCPU |
| Seri Produk |
CPU Ethernet Berkecepatan Tinggi Universal Seri MELSEC-Q |
| Metode Kontrol |
Kontrol sekuensial, gerakan, proses, dan paralel multi-CPU |
| Kecepatan Instruksi Dasar (LD X0) |
9,5 ns |
| Kapasitas Memori Program |
40 K langkah (160 KB) |
| Poin I/O Maks |
4096 |
| Poin Perangkat Maks |
8192 |
| Dukungan Multi-CPU |
Hingga 4 CPU pada backplane Q; siklus komunikasi berkecepatan tinggi: 0,88 ms |
| Antarmuka Bawaan |
1 × Ethernet 10/100BASE-T, 1 × USB (Tipe B), Slot kartu memori (RAM/ROM/Flash) |
| Protokol Komunikasi |
Protokol MC, Ethernet/IP, FTP, Komunikasi soket (maks 16 koneksi) |
| Interupsi Siklus Tetap |
Min 100 µs |
| Jam Waktu Nyata (RTC) |
Bawaan, didukung baterai (waktu cadangan: sekitar 10 tahun) |
| Catu Daya |
5 VDC (dari backplane Q), 0,75 A |
| Suhu Operasi |
0°C hingga +55°C |
| Suhu Penyimpanan |
-20°C hingga +65°C |
| Kelembaban |
5–95% RH (tanpa kondensasi) |
| Ketahanan Getaran |
5–8,4 Hz: amplitudo 3,5 mm; 8,4–150 Hz: 9,8 m/s² |
| Ketahanan Guncangan |
147 m/s² (15 G), 3 kali pada sumbu X/Y/Z |
| Dimensi (P×T×L) |
27,4 × 98 × 100 mm |
| Berat |
Sekitar 0,18 kg |
| Sertifikasi |
UL/cUL, CE (EMC/RoHS), KC, LR, DNV, ABS, RINA, BV |
| Status |
Model lama (penghentian dijadwalkan Oktober 2026); pengganti: Q04UDVCPU |
