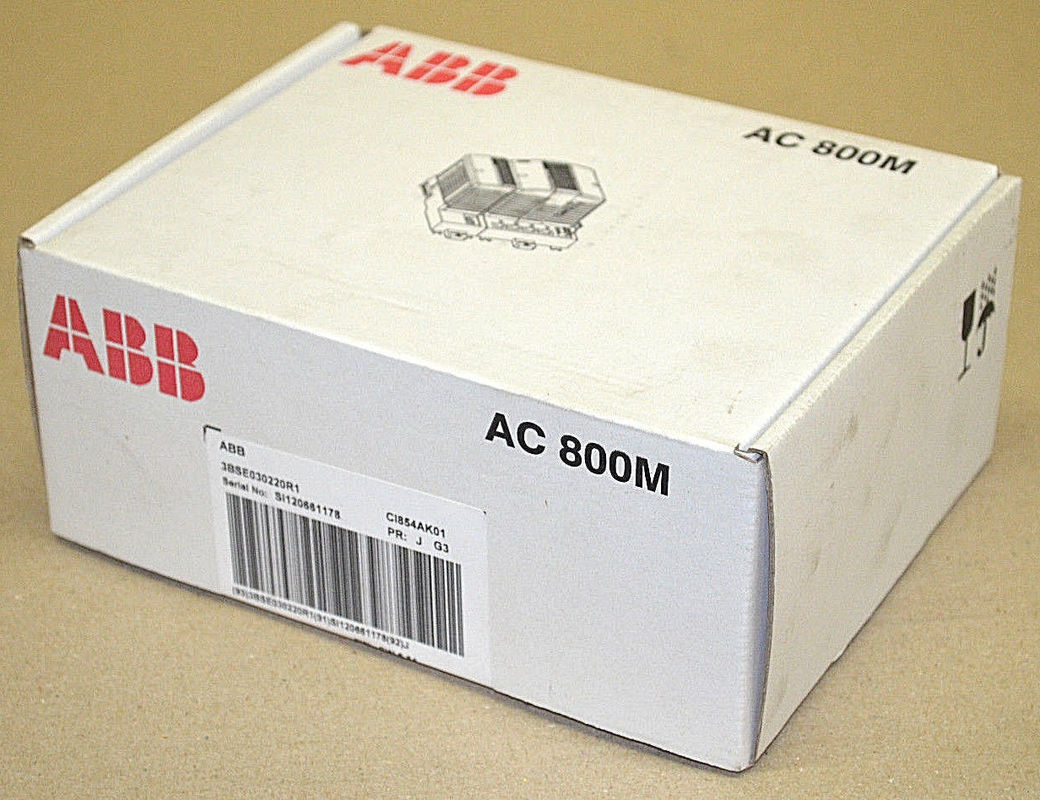

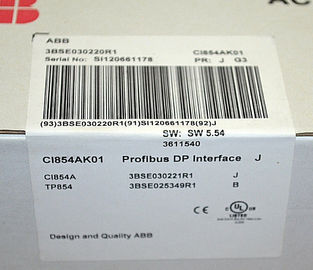

ABB S800 I/O Module CI854AK01 INTERFACE MODULE PROFIBUS J 3BSE030220R1
(CI854A+TP854)
Komunikasi
| Nomor model. |
Protokol |
Tuan atau budak |
| CI801 |
PROFIBUS DP-V1 |
Perbudakan |
| CI840A |
PROFIBUS DP-V1 |
Perbudakan |
| CI853 |
COMLI dan MODBUS RTU |
Tuan / Budak |
| CI854B |
PROFIBUS DP-V1 |
Tuan |
| CI855 |
MasterBus 300 dari ABB |
Tuan |
| CI856 |
S100 I/O ABB |
Tuan |
| CI857 |
INSUM ABB |
Tuan |
| CI858 |
DriveBus ABB |
Tuan |
| CI860 |
Yayasan Fieldbus HSE |
Tuan / Budak |
| CI865 |
Satt I/O ABB |
Tuan |
| CI867 |
Modbus TCP |
Tuan / Budak |
| CI868 |
IEC 61850 |
Tuan / Budak |
| CI869 |
Advant Fieldbus 100 dari ABB |
Perbudakan |
| CI871 |
PROFINET IO |
Tuan |
| CI873 |
EtherNet IP / DeviceNet |
Tuan |
| TB820V2 |
Modulebus ABB |
Perbudakan |
| TB825 (Multi Mode) |
Modulebus ABB |
Perbudakan |
| TB826 (Mode Tunggal) |
Modulebus ABB |
Perbudakan |
| TB840A |
Modulebus ABB |
Perbudakan |
| TB842 |
Modulebus ABB |
Tidak berlaku |
| TU807 |
Modulebus ABB |
Tidak berlaku |
| TU840 |
Modulebus ABB |
Tidak berlaku |
| TU841 |
Modulebus ABB |
Tidak berlaku |
| TU846 |
Modulebus ABB |
Tidak berlaku |
| TU847 |
Modulebus ABB |
Tidak berlaku |
| TU848 |
Modulebus ABB |
Tidak berlaku |
| TU849 |
Modulebus ABB |
Tidak berlaku |
Deskripsi CI854AK01
PROFIBUS DP adalah protokol bus serbaguna berkecepatan tinggi (hingga 12Mbit / s) untuk menghubungkan perangkat lapangan, seperti I / O jarak jauh, drive, peralatan listrik tegangan rendah, dan pengontrol.PROFIBUS DP dapat terhubung ke AC 800M melalui antarmuka komunikasi CI854BCI854B mencakup dua port PROFIBUS untuk mewujudkan redundansi baris dan juga mendukung redundansi master PROFIBUS.
Master redundancy didukung dalam komunikasi PROFIBUS-DP dengan menggunakan dua modul antarmuka komunikasi CI854B.Redundansi master dapat dikombinasikan dengan redundansi CPU dan redundansi CEXbus (BC810)Modul dipasang pada rel DIN dan berinteraksi langsung dengan sistem I/O S800, dan sistem I/O lainnya juga, termasuk semua sistem profesional PROFIBUS DP/DP-V1 dan FOUNDATION Fieldbus.
DP PROFIBUS harus diakhiri di dua node terluar.Untuk menjamin penghentian kerja yang benar konektor harus dicolok dan power supply.
Paket termasuk: CI854BK01 Komunikasi Interface dan TP854 Baseplate.
(Hanya kompatibel dengan Sistem 800xA 6.0.3.2, Compact Control Builder 6.0.0-2 dan seterusnya.Silakan lihat Pembaruan Produk untuk informasi lebih lanjut.)
Informasi Umum
| Protokol |
PROFIBUS DP-V1 |
| Nomor artikel |
3BSE069449R1 (CI854BK01) |
| Tuan atau budak |
Tuan |
| Jumlah saluran |
2 |
| Kecepatan transmisi |
9.6 - 12 000 kbit/s |
| Redundansi baris |
Ya, aku tahu. |
| Modul redundansi |
Ya, aku tahu. |
| Hot Swap |
Ya, aku tahu. |
| Digunakan bersama dengan HI Controller |
Ya, aku tahu. |
Data terperinci
| Satuan maksimum pada bus CEX |
12 |
| Konektor |
DB perempuan (9-pin) |
| Jenis konsumsi 24 V. |
190 mA |
Lingkungan dan sertifikasi
| Suhu, Operasi |
55 °C |
| Kelas perlindungan |
IP20 menurut EN60529, IEC 529 |
| Tanda CE |
Ya, aku tahu. |
| Sertifikat Marinir |
ABS, BV, DNV-GL, LR, RS, CCS |
| Kepatuhan RoHS |
EN 50581:2012 |
| Kepatuhan terhadap WEEE |
DIREKTIF 2012/19/UE |
Fitur dan manfaat
- Digunakan untuk menghubungkan instrumen I/O dan fieldbus jarak jauh melalui PROFIBUS DP
- Kemungkinan untuk menghubungkan PROFIBUS PA ke CI854B melalui perangkat penghubung PROFIBUS LD 800P
- CI854B dapat diatur berlebihan
Dimensi
| Ketinggian |
185 mm (7,3 in.) |
| Lebar |
59 mm (2.3 in.) |
| Kedalaman |
127.5 mm (5.0 in.) |
| Berat (termasuk dasar) |
700 g (1.5 lbs) |
