Ge Fanuc IC693MDL930 Modul adalah Ge Fanuc 6-Point I / O Modul Seri 90-30 Plcs

GE FANUC IC693MDL930Modul adalah GE FANUC 6-Point I/O Module Seri 90-30 PLCS

Spesifikasi Teknis untuk IC693MDL930

Merek GE Fanuc
Produsen GE Fanuc
Produsen GE Fanuc; Emerson Automation (Saat ini)
Seri Seri 90-30
Deskripsi Produk Modul output diskrit
Seri Seri 90-30
Nomor Bagian IC693MDL930
Nomor Bagian IC693MDL930
Delapan (8), secara individual terisolasi Isolasi:
Jenis produk Digital I/O
1500 volt antara sisi medan dan sisi logika; 500 volt antara kelompok Kisaran tegangan output
Output relay 8
Deskripsi Produk Relay Output Modul
Jumlah saluran delapan (8)
5 sampai 30 volt DC 5 sampai 250 volt AC, 50/60 Hz
Kekuatan switching output 4 Amps
Tegangan output nominal 24 VDC; 120 VAC / 240 VAC
Fuse No
Pengelompokan output Saluran yang terisolasi secara individual
Indikator LED Ya

Beban maksimum 4 ampere resistif maksimum per output: 2 ampere tugas pilot per output 20 ampere maksimum per modul untuk instalasi UL
Formulir kontak Formulir A kontak (Biasanya terbuka (N.O.)
Beban minimum 10 mA
Arus keluaran maksimum 4 Ampere, maksimum untuk beban resistif per titik; 2 Ampere untuk beban tugas pilot per titik; 20 Ampere per modul untuk instalasi UL
Tegangan nominal 24 volt DC atau 120 / 240 volt AC
Maksimal arus masuk 5 Ampere
Tegangan operasi 5 sampai 30 volt DC atau 5 sampai 250 volt AC
Waktu respons 15 ms
Tangkapan arus 6 mA (semua output di) dari bus 5 volt pada backplane; 70 mA (semua output di) dari bus relay 24V pada backplane
Suhu operasi 0 sampai 50 derajat Celcius
Tegangan operasi 5-30 / 5-250 VAC
Pada waktu respons, maksimal 15 ms
Status Siklus Kehidupan Produk* Dihentikan/Langsing
Frekuensi beralih 20 Siklus per menit
Waktu respons off, maksimal 15 ms
Lebar modul Slot tunggal
Status Siklus Kehidupan Produk Ditinggalkan/Langsing
Siklus hidup produk Usang

Tentang IC693MDL930

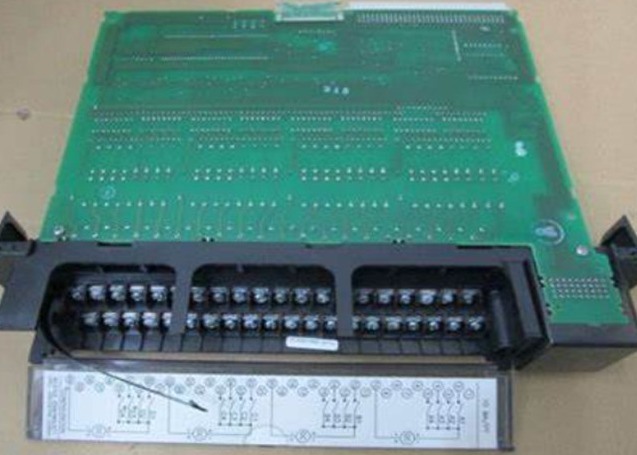

IC693MDL930 adalah modul output diskrit yang merupakan bagian dari seri 90-30 Programmable Logic Controller (PLC), yang sebelumnya diproduksi oleh GE Fanuc, sekarang di bawah Emerson Automation.Modul ini adalah lebar slot tunggal, Delapan (8) secara individual terisolasi Biasanya terbuka (N.O.) kontak output Formulir A yang kompatibel untuk digunakan dengan seri 90-30 modul modular dan tertanam Central Processing Unit (CPU) modul asemble sebagai komponen I / O lokal dan didistribusikanSelain itu, modul ini juga mendukung sistem RX3i dan RX7i modern sebagai modul output terdistribusi.dan lampu indikator. Keluar kontak IC693MDL930 memiliki nilai arus 4 Ampere, maksimum untuk beban resistif per titik; 2 Ampere untuk beban tugas pilot per titik,dan 20 Ampere per modul untuk instalasi UL sementara beban minimum modul adalah 10 mASetiap output kontak dapat dioperasikan pada tegangan nominal 24 VDC dan 120 / 240 VDC sementara rentang tegangan operasi adalah 5-30 VDC / 5-250 VAC pada frekuensi 50/60 Hz.Ini juga menghasilkan arus masuk maksimum 5 Ampere sementara waktu respons saluran maksimum adalah 15 ms untuk transisi sinyal On dan OffModul ini memiliki konsumsi daya internal 6 mA dengan semua output dari bus 5-volt di backplane dan 70 mA dengan semua output dari bus relay 24V di backplane.Dengan isolasi individu, setiap saluran output dapat beroperasi pada tegangan yang berbeda memberikan fleksibilitas operasi maksimum.Nomor isolasi modul adalah 1500 volt antara sisi lapangan dan sisi logika dan 500 volt antara saluran.

Modul GE IC693MDL930 adalah modul output digital. Modul output IC693MDL930 dapat dipasang di slot mana pun dari backplane 5 slot atau 10 slot dalam sistem PLC GE Fanuc 90-30.Modul IC693MDL930 memiliki 8 sirkuit relay terbuka untuk mengelola beban pengguna. Kapasitas output switching output modul individu adalah 4 Amps. Setiap output modul terisolasi dari output modul lainnya dan setiap output modul memiliki terminal umum sendiri.Modul IC693MDL930 tidak termasuk sekeringSumber daya untuk perangkat lapangan pengguna yang terhubung ke output modul harus disediakan oleh pengguna.Indikator LED yang menampilkan status setiap titik output disediakan di sisi atas modul..

Tegangan nominal modul IC693MDL930 adalah 24 Volt DC atau 120 hingga 240 Volt AC. Tegangan operasi adalah 5 hingga 30 Volt DC atau 5 hingga 250 Volt AC (pada 50 hingga 60 Hertz).Beban puncak adalah 4 Amps arus resistif per output, 2 Ampere dari arus tugas pilot per output, dan maksimum 20 Ampere per modul IC693MDL930 untuk instalasi UL. Beban minimum adalah 10 milliampere dan arus masuk maksimum adalah 5 Ampere.Ketika PLC backplane memasok 5 Volt DC tegangan, modul menarik 6 milliampere dan ketika PLC backplane memasok 24 Volt DC, modul menarik 70 milliampere.Di atas ambang batas ini output modul menurunUntuk memutar beban induktif, kehidupan kontak relay adalah khas untuk kehidupan kontak beban resistif ketika sirkuit penekanan digunakan.
