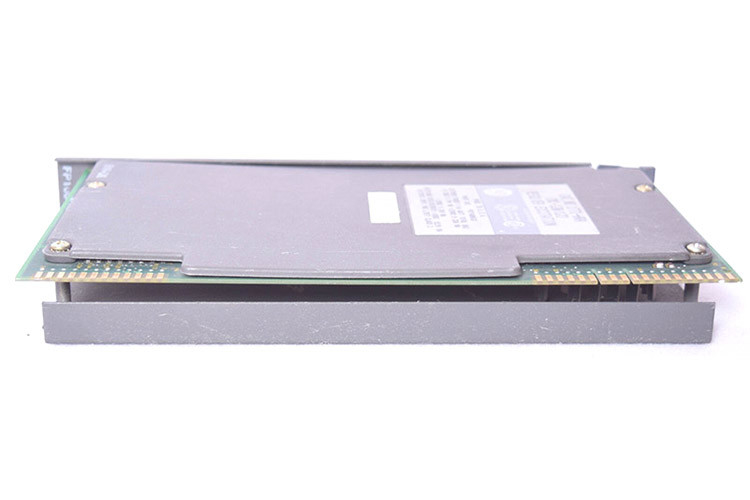

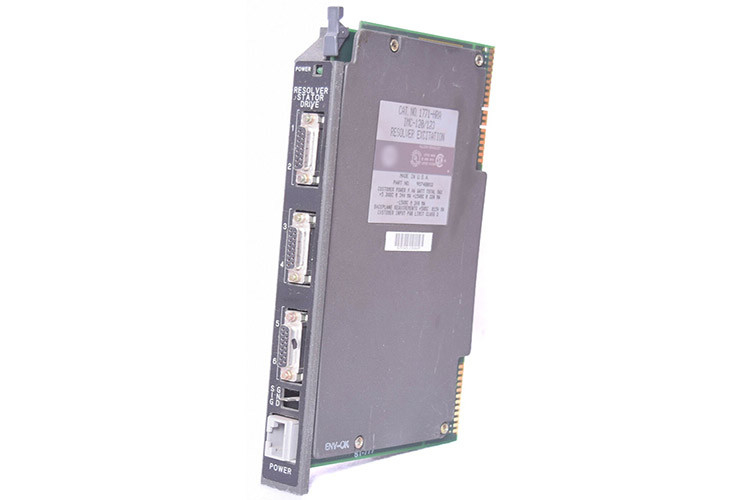

ALLEN BRADLEY 1771 HRA DIGITAL DRIVER MODULE RESOLVER EXCITATION 250 KILOHERTZ (dalam bahasa Inggris)

The 1771-HRA Resolver Excitation Module by AB is a module located on the 1771 I/O chassis slot and is used with the IMC 120 System to provide Sine and Cosine Signals which excite the Stator of the IMC 120 Resolver Feed-back and provide position feedback to controller modules. 1771-HRA menggunakan 1771-PS7 modul catu daya yang menyediakan 5V, 15V,dan daya DC 24V menggunakan kabel 1771-CAS yang terhubung ke konektor 12-pin Latch and Lock dari 1771-HRA dan memiliki konsumsi daya backplane 0.4W. Ini memiliki lampu indikator LED Hijau untuk menunjukkan status daya, dan menggunakan kabel 1771-CAPR 12ft untuk terhubung ke panel terminasi.72V (RMS) minimal dan amplitudo maksimum 7.42V (RMS) dan memiliki amplitudo sinus-kosinus maksimal 0,3%. 1771-HRA memiliki tegangan OFFSET maksimum 0,01V DC dengan distorsi sinyal TDH 0,1% dan frekuensi output 2,5 KHz.Hubungan sinus-to-cosine tetap pada 900 untuk 40,5 menit, dengan OFFSET Fase Sinus 0.450Ini memiliki beban induktif output maksimum 80 Ohm pada 800 dan memiliki batas arus output 0,81A (min) dan 0,35A (max).1771-HRA memiliki waktu keterlambatan sinyal maksimum 2s dari Power-up ke Output.
