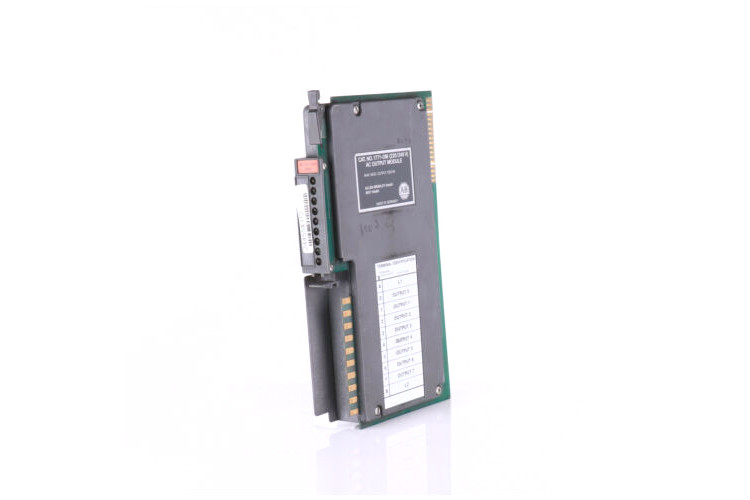

Allen Bradley 1771 OM Modul Output AC Digital PLC 5 Pengontrol 225 Miliampere

1771-OM PLC 5 Digital AC Output Module oleh AB adalah modul output dengan 8 output AC Triac yang digabungkan yang terletak di slot mana pun dari sasis I/O 1771. It has an operational output voltage range of 184-250V AC at 47 - 63Hz with an output current of 2A which must not exceed 6A for the entire module and a current surge of 20A for 100ms on each output repeatable every 10 secondsPada 220V AC dan 60Hz, arus minimum yang dibutuhkan oleh modul untuk tetap ON adalah 60mA, dan pada nilai di bawah ini, output Triac, itu tidak akan beroperasi.1771-OM memiliki kerugian tegangan maksimum pada keadaan ON 1.6V pada 2A dengan 2mA per arus kebocoran output pada 220V AC dalam keadaan OFF dan modul menarik 225mA pada 5V DC (+5%) arus backplane dari sasis I/O.

Saat beroperasi, 1771-OM menghilangkan 45,1 BTU/jam panas maksimum dengan 13.2-Watt disipasi daya dan modul memberikan isolasi tegangan yang memenuhi atau melebihi UL dan CSA standar yang ditentukan. Sirkuitnya terdiri dari 14 gauge (2mm2) kawat bertali dengan 3/64-inci (1.2mm) tebal isolasi dan modul ′s output disatukan dengan 2A, 250V 3AG normal blow sekering. The 1771-OM requires a field wiring arm with a 7 by 9 inch-pounds field wiring screw torque and the module is keyed to the I/O chassis by connecting the connector band between pins 6 and 8 and pins 28 and 30Ini adalah CE, UL, dan CSA-sertifikasi, dan dirancang untuk memenuhi spesifikasi kinerja standar pada kisaran suhu antara 0 dan 60 0C (32 dan 140 0F) pada 5-95% kelembaban relatif non-kondensasi.
