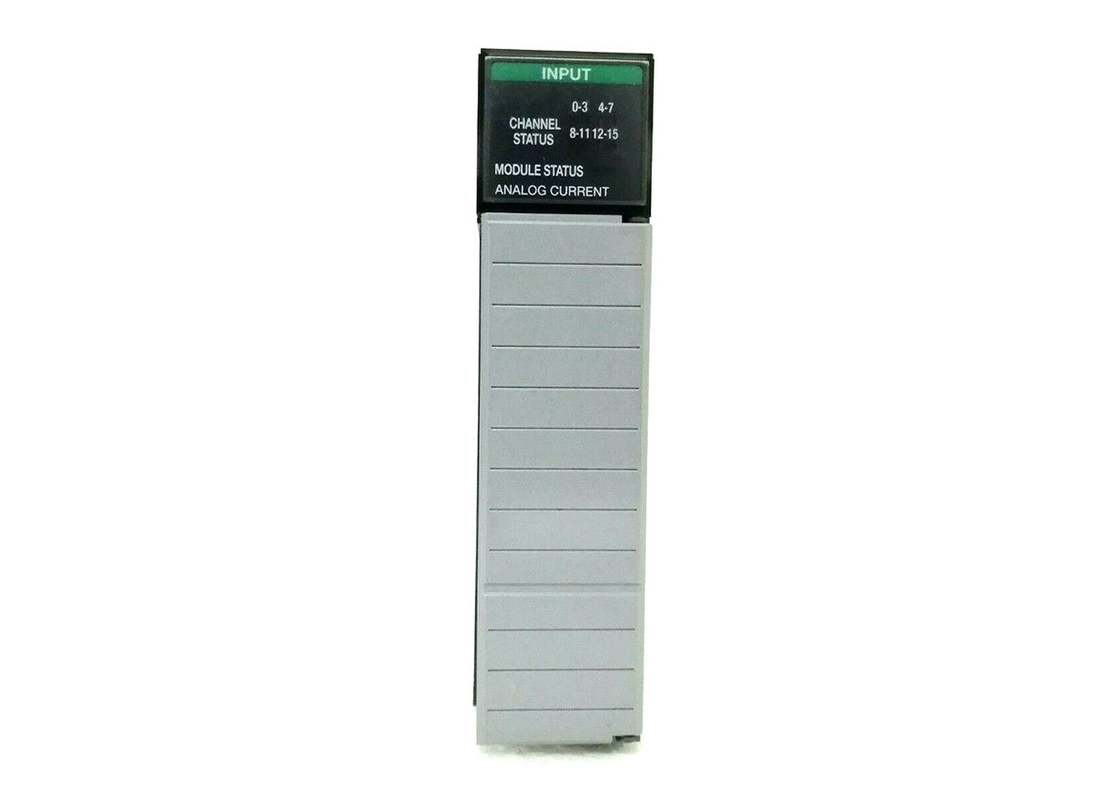

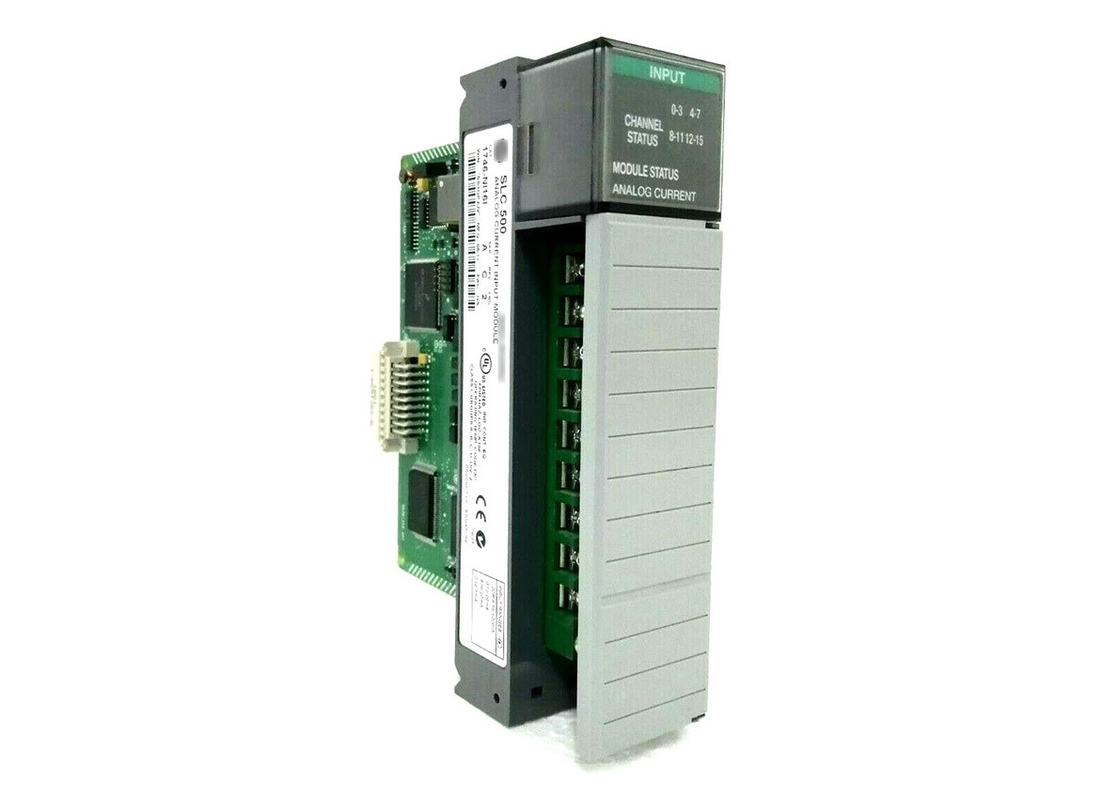

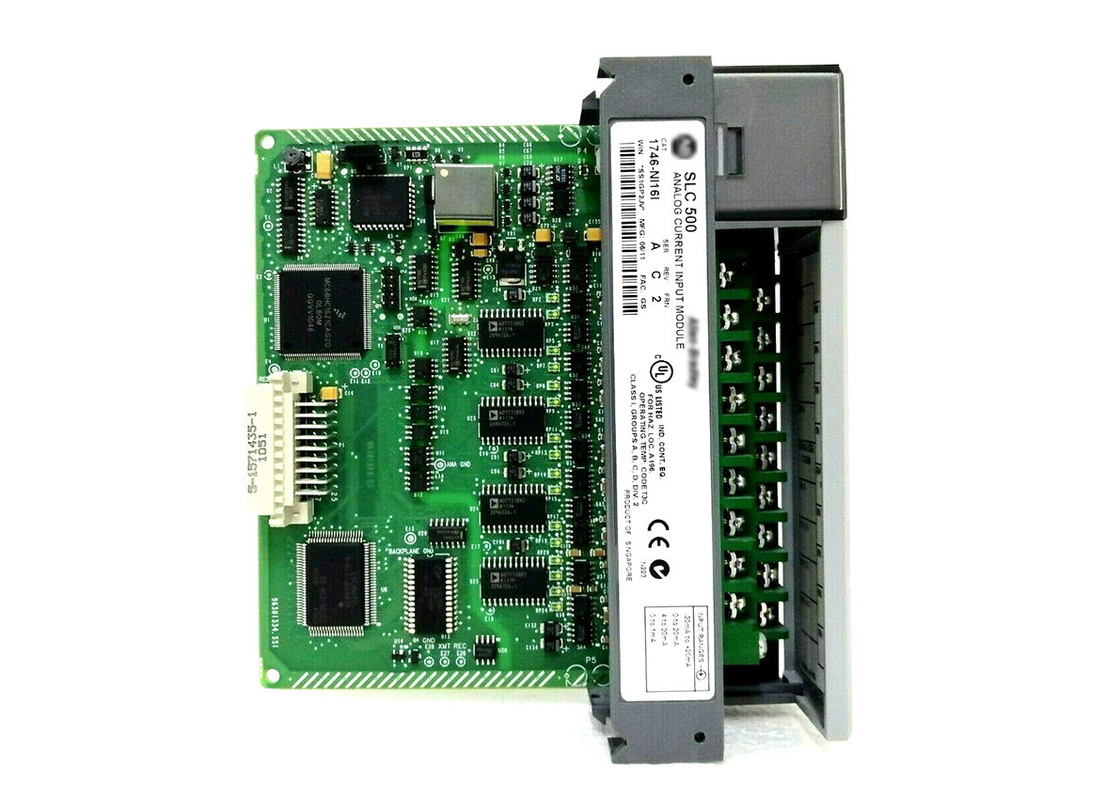

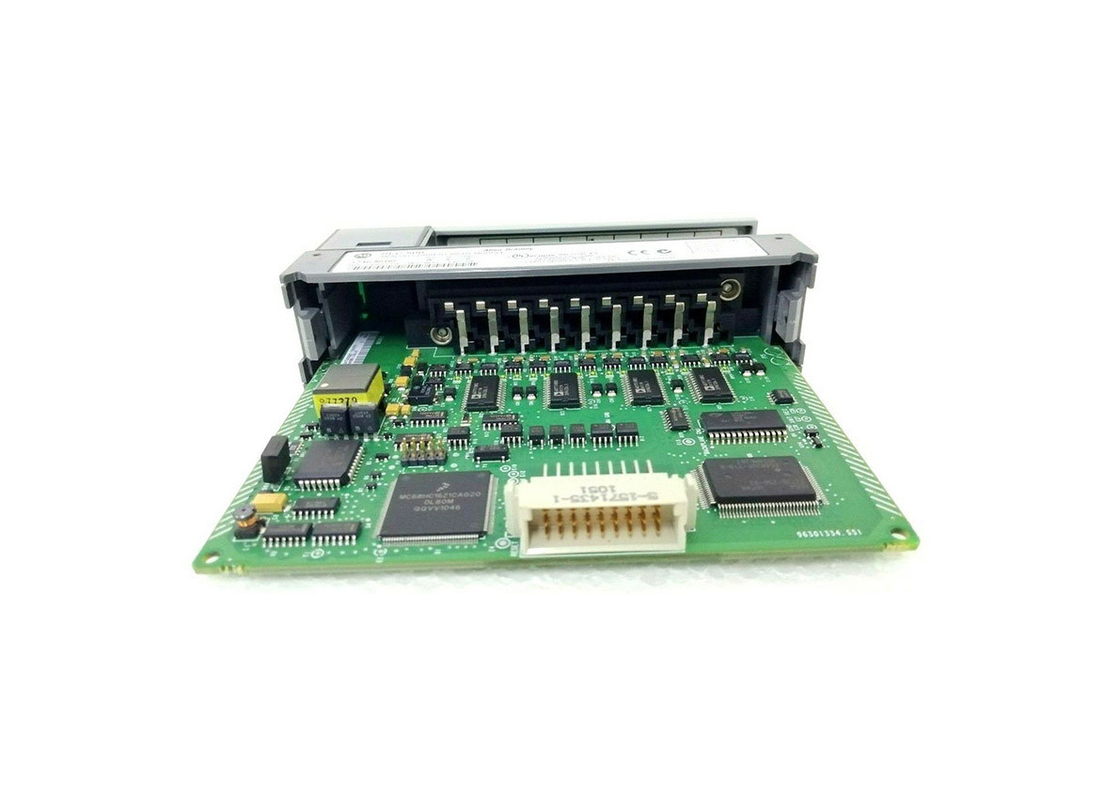

AB 1746-NI16I Modul I/O Analog SLC 500 Slot Tunggal
-
-
Gambar besar :
AB 1746-NI16I Modul I/O Analog SLC 500 Slot Tunggal
|
Detail produk:
Tempat asal: |
Amerika Serikat |
Nama merek: |
AB |
Nomor model: |
1746-NI16I |
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: |
1 |
Harga: |
negotiable |
Kemasan rincian: |
Baru dalam kotak aslinya |
Waktu pengiriman: |
5-8 HARI KERJA |
Syarat-syarat pembayaran: |
T / T |
Menyediakan kemampuan: |
100 |
|
Detil Deskripsi produk
merek: |
AB |
Model: |
1746-NI16I |
Seri: |
SLC500 |
Respon langkah: |
9-630 milidetik |
Arus Backplane (5 Volt): |
125 miliamp |
Tipe Modul: |
Modul I/O Analog |
Input: |
Enam belas (16) |
Lokasi sasis: |
Setiap slot modul I/O kecuali slot 0 |
Cahaya Tinggi: |
Modul Output Relay Terisolasi 240VAC, Modul Komputer Mikro Solid State PLC, Modul Output Logika Positif ESCPP |
AB 1746-NI16I, Single-Slot SLC 500 Analog I/O Modul
Spesifikasi Teknis untuk 1746-NI16I
Produsen |
Rockwell Automation |
Merek |
AB |
Nomor Bagian/Catalog No. |
1746-NI16I |
Seri |
SLC 500 |
Jenis Modul |
Modul I/O analog |
Arus latar belakang (5 volt) |
125 miliampere |
Input |
Enam belas (16) |
Arus belakang (24 volt DC) |
75 miliampere |
Jenis sinyal listrik |
0 sampai 20 mA, 4 sampai 20 mA, ±20 mA, dan 0 sampai 1 mA |
Bandwidth |
6-250 Hertz |
Lokasi sasis |
Setiap slot modul I/O kecuali slot 0 |
Langkah Tanggapan |
9-630 milidetik |
arus latar belakang |
(5 volt) 125 mA; ((24 volt DC) 75 mA |
Dissipasi Termal |
2.43 watt |
Jenis konversi |
Sigma - Delta |
Aplikasi |
Kombinasi 120 Volt AC I/O |
Filter Masukan |
Filter digital low-pass dengan frekuensi filter yang dapat diprogram |
UPC |
10611320228196 |
Frekuensi Filter Masuk |
6 Hz, 10 Hz, 20 Hz, 40 Hz, 60 Hz, 80 Hz, 100 Hz, 250 Hz |
Isolasi |
Isolasi 500V ac selama 1 detik |
Indikator LED |
5 indikator status hijau, satu untuk setiap kelompok 4 saluran, dan satu untuk status modul |
Kabel yang direkomendasikan |
Belden #8761 atau setara |
Sekitar 1746-NI16I
Allen Bradley 1746-NI16I adalah modul input analog, dengan resolusi 16 bit dan 16 saluran input.Listrik belakang pada 5 volt adalah 125 mA, sedangkan 24 Volt menghasilkan 75 mA. Konsumsi daya backplane adalah 2.425 Watt maksimum (0.625 Watt pada 5 Volt DC dan 1.8 Watt pada 24 Volt DC).Rentang tegangan modus umum dari modul ini adalah +/-10.25 volt relatif terhadap terminal umum analog.
Unit ini memiliki kelembaban relatif 5% sampai 95% tanpa kondensasi.Suhu operasinya berkisar antara -25 sampai 60 derajat Celcius (-13 sampai 140 derajat Fahrenheit) sedangkan suhu nonoperasinya berkisar antara -40 sampai 85 derajat Celcius (-40 dan 185 derajat Fahrenheit)Impedansi masukan adalah 249; input tegangan maksimumnya adalah ± 8 Volt antara analog umum dan setiap terminal masukan, dan input arus maksimum adalah ± 30 mA. disipasi termal modul ini adalah 2.43 watt, dan konektor AIFM dari modul ini adalah 25-pin D-shell.jika blok terminal dihapus, gunakan label yang terletak di sebelah blok terminal untuk mengidentifikasi lokasi dan jenis modul.
Input analog digunakan untuk menghubungkan variabel proses analog untuk mengukur besaran. It is primarily used to monitor or used as feedback signal for closed loop control systems to implement manual or automatic control with the use of control methods typically Proportional-Integral-Derivative (PID) algorithmTanpa sinyal umpan balik ini, kontrol otomatis tidak dapat sepenuhnya diimplementasikan.
Meskipun perangkat lunak pemrograman RSLogix 500, operasi modul dan sinyal operasi dapat dikonfigurasi.Ini memiliki format data yang dapat dipilih pengguna seperti Engineering Units, Skala untuk PID, Proporsional Counts dengan kisaran -32,768 hingga +32,767 dan Proportional Counts dengan kisaran yang ditentukan pengguna, Kelas 3 saja.Modul ini juga memiliki kemampuan mendeteksi sirkuit terbuka dengan referensi saluran masukan. Waktu modul untuk mengaktifkan kurang dari 5 detik. Ketika kabel sinyal ke modul, kabel yang direkomendasikan adalah Belden # 8761 atau setara dapat digunakan. Gunakan ukuran kawat maksimum 14 AWG.Hingga dua (2) kabel dapat diakhiri per terminalIni dianjurkan untuk menghindari kekacauan dan kesulitan untuk menutup pintu modul.
Modul Input Analog Resolusi Tinggi ini memiliki 5 indikator status hijau, satu untuk setiap kelompok 4 saluran,dan satu untuk status modul untuk memberikan indikasi visual mengenai status modul dan operasi saluran.
