AB 1746-NT4 Modul Input Analog SLC 500 Termokopel/MV 16 Bit Masuk, 14 Bit Keluar
Detil Deskripsi produk
| merek: |
AB |
Model: |
1746-NT4 |
| Seri: |
SLC500 |
Input: |
4 |
| Tipe Modul: |
Modul Input Analog Termokopel/mV |
Konsumsi daya pesawat belakang: |
Maksimum 0,8W (0,3W @ 5V dc, 0,5W @ 24V dc) |
| Arus Backplane (24 Volt): |
55 miliamp |
Arus Backplane (5 Volt): |
60 miliamp |
| Cahaya Tinggi: |
Modul Output Relay Terisolasi 240VAC, Modul Komputer Mikro Solid State PLC, Modul Output Logika Positif ESCPP |
AB 1746-NT4, SLC 500 Thermocouple/MV Analog Input Module, 16 Bits In, 14 Bits Out
Spesifikasi Teknis untuk 1746-NT4
| Produsen |
Rockwell Automation |
| Merek |
AB |
| Nomor Bagian/Catalog No. |
1746-NT4 |
| Seri |
SLC 500 |
| Input |
4 |
| Jenis Modul |
Termokopel/mV Analog Input Module |
| Arus latar belakang (5 volt) |
60 miliampere |
| Jumlah input |
Empat (4) |
| Arus latar belakang (24 volt) |
55 miliampere |
| Sensor termokopel yang kompatibel |
J, K, T, E, S, R, B dan N |
| Waktu Update |
26 milidetik - 1,2 detik |
| Sinyal miliVolt yang kompatibel |
+/- 50 mV dan +/- 100 mV |
| Resolusi |
16 bit masuk, 14 bit keluar |
| arus latar belakang |
00,06 mA @ 5VDC; 0,04 mA @ 24VDC |
| Langkah Tanggapan |
60 milidetik masuk, 2,5 milidetik keluar |
| Konsumsi Daya Backplane |
0.8W maksimum (0.3W @ 5V DC, 0.5W @ 24V DC) |
| Saluran |
4 backplane terisolasi |
| Deteksi Sirkuit Buka |
Nol; Upscale; Downscale |
| UPC |
10612598172693 |
| Lokasi I/O Chassis |
Setiap slot kecuali Slot 0 |
| UPC |
10662468165911 |
| Suhu operasi |
0 sampai 60 derajat Celcius |
| Suhu penyimpanan |
-40 sampai 85 derajat Celcius |
| Metode Konversi A/D |
Modulasi Sigma-delta |
Sekitar 1746-NT4

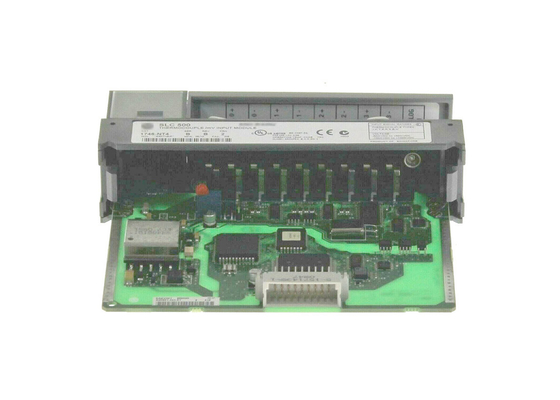

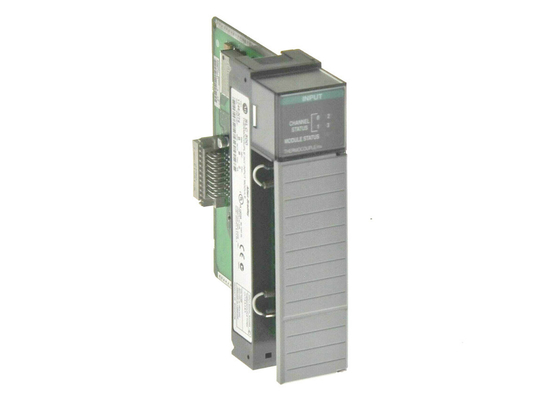

Allen Bradley 1746-NT4 adalah Thermocouple/mV Input Module untuk sistem SLC 500.diterima dan disimpan dalam tabel gambarnyaTidak memerlukan sumber daya eksternal karena menerima 5 volt DC dan 24 volt DC dari SLC 500 sumber daya melalui backplane.Ini memiliki dua sensor kompensasi cold-junction (CJC) alih-alih tegangan offset untuk mempertahankan akurasi sinyal input termokopel. Transfer blok diperlukan oleh modul ini dalam konfigurasi I / O jarak jauh.dan menerima sinyal input analog langsung +/-50 mV dan +/-100 mV. Modul 1746-NT4 otomatis kalibrasi pada power-up dan setiap kali saluran diaktifkan. Ia memiliki 5 indikator status LED hijau, satu untuk status modul dan satu untuk masing-masing dari empat saluran.

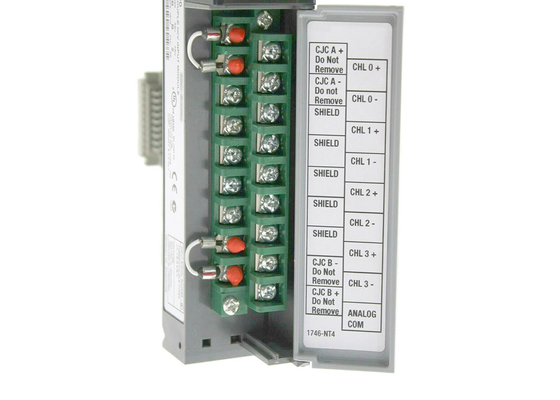

Modul 1746-NT4 memiliki 4 saluran input backplane terisolasi. Modul ini memiliki konsumsi arus backplane 60 mA pada 5 Volt DC dan 40 mA pada 24 Volt DC. Modul ini memiliki konsumsi daya backplane 0.3 watt pada 5 volt DC dan 0.5 watt pada 2 volt DC, resolusi konverter 16 bit, dan respon langkah 12 sampai 300 milidetik pada 95%.2 detik periode pembaruan dan menggunakan sigma-delta modulasi untuk konversi A/DHal ini dapat dipasang di setiap slot kecuali slot 0 dari sasis SLC 500. Ini menggunakan dua kabel per terminal dengan ukuran kawat maksimum 2,5 milimeter (14 AWG) dan 25 ohm impedansi kabel maksimum.Untuk Input Thermocouple, gunakan kabel ekstensi termokopel tersusun tertutup; untuk masukan mV, Belden 8761 atau kabel setara harus digunakan.
1746-NT4 adalah modul AB yang digunakan dengan sensor Thermocouple dan sinyal mV. Modul ini termasuk dalam kategori modul input analog yang termasuk dalam keluarga produk SLC 500.
Ini memiliki Delapan (8) Input Thermocouple dengan setiap saluran yang mendukung berbagai jenis Thermocouple seperti J, K, T, E, S, R, B dan N. Sinyal mV yang kompatibel termasuk +/- 50 mV dan +/- 100 mV.Setiap saluran masukan dibangun dengan deteksi sensor rusak dapat menunjukkan sirkuit pendek atau terbuka. Ada pengaturan yang dapat dikonfigurasi ketika sirkuit terbuka terdeteksi seperti Zero, Upscale dan Downscale. Ketika Zero dikonfigurasi, pembacaan modul dipaksa menjadi Zero (0).pembacaan modul dipaksa untuk pembacaan terendah sementara Upscale memaksa pembacaan untuk pembacaan maksimumPengaturan ini berguna karena dapat digunakan untuk dengan cepat mendiagnosis status setiap saluran selain indikator LED yang terlihat untuk setiap saluran.Pengaturan reaksi kesalahan harus didasarkan pada operasi proses yang aman. Pengaturan ini dikonfigurasi dengan menggunakan RSLogix 500 pemrograman perangkat lunak.
Filter saluran individu juga dapat diatur untuk menyesuaikan perilaku modul dengan input.Filter saluran diatur untuk meminimalkan efek dari kebisingan listrik dan saluran AC yang dapat menyebabkan fluktuasi dan pembacaan yang tidak teratur. Frekuensi filter yang dapat dipilih adalah 250 Hz yang menawarkan minimasi penyaringan kebisingan, 60 Hz, 50 Hz dan 10 Hz penyaringan kebisingan.Filter input diabaikan.
