GE FANUC IC693MDL645 Modul Input Logika Positif/Negatif DC 24-volt

GE FANUC IC693MDL645 , Modul Input Logika Positif/Negatif DC 24 volt

Deskripsi Produk

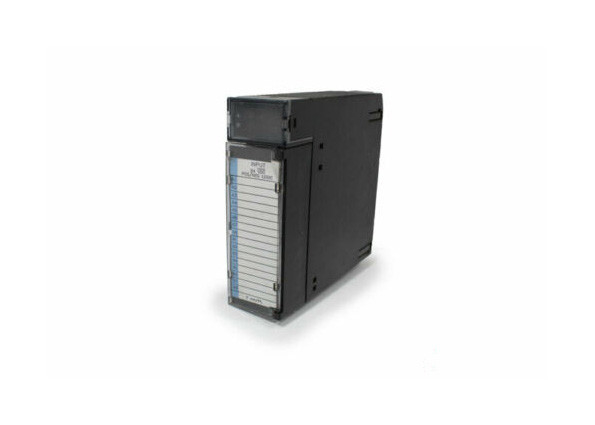

IC693MDL645 adalah Input Logika Positif/Negatif DC 24 volt milik Seri 90-30 Pengontrol Logika yang Dapat Diprogram.Itu dapat dipasang di sistem PLC Seri 90-30 apa pun yang memiliki pelat dasar 5 atau 10 slot.Modul input ini memiliki karakteristik logika positif dan negatif.Ini memiliki 16 poin input per grup.Ini menggunakan satu terminal daya umum.Pengguna memiliki dua opsi untuk menyalakan perangkat lapangan;catu daya secara langsung atau gunakan catu daya +24BDC yang kompatibel.

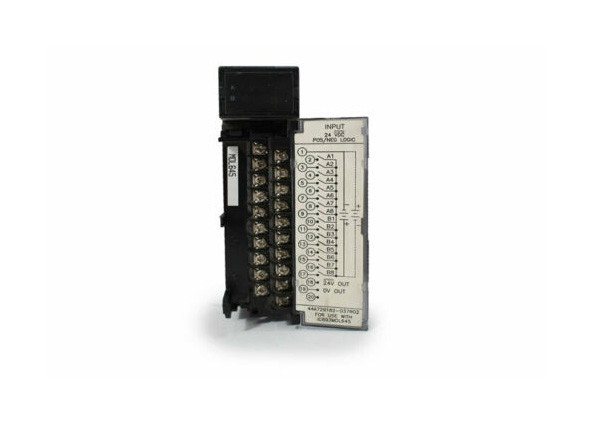

Karakteristik logika ganda modul IC693MDL645 membuatnya ideal dalam aplikasi yang memerlukan sakelar kedekatan elektronik, sakelar batas, dan tombol tekan.Penting untuk dicatat bahwa informasi pengkabelan dan arus identifikasi terletak pada sisipan.Sisipan ini terletak di antara permukaan dalam dan luar pintu berengsel.Informasi pengkabelan terletak di sisi sisipan menghadap ke luar.Identifikasi saat ini terletak di bagian dalam sisipan, sehingga perlu membuka pintu berengsel untuk meninjau informasi ini.Modul ini diklasifikasikan sebagai tegangan rendah, itulah sebabnya tepi luar sisipan diberi kode warna biru.

Terletak di bagian atas modul adalah dua baris horizontal, setiap baris memiliki delapan LED hijau.LED yang sesuai dengan titik input baris atas 1 hingga 8 diberi label A1 hingga A8, sedangkan pada baris kedua, yang sesuai dengan titik input 9 hingga 16, diberi label B1 hingga B8.LED ini berfungsi untuk menunjukkan status "on" atau "off" dari setiap titik input.

Modul Input Logika Positif/Negatif DC 24 volt ini memiliki voltase pengenal 24 volt dengan rentang voltase input DC 0 hingga +30 volt DC.Isolasi adalah 1500 volt antara sisi medan dan sisi logika.Arus input pada tegangan pengenal biasanya 7 mA.Untuk karakteristik inputnya: tegangan keadaan hidup adalah 11,5 hingga 30 volt DC sedangkan tegangan keadaan mati adalah 0 hingga ±5 volt DC.Arus keadaan aktif minimum 3,2 mA dan arus keadaan mati maksimum 1,1 mA.Waktu respons hidup dan mati biasanya 7 ms untuk masing-masing.Konsumsi daya pada 5V adalah 80 mA (saat semua input aktif) dari bus 5 volt di backplane.Konsumsi daya pada 24V adalah 125 mA dari bus backplane 24 volt terisolasi atau dari daya yang disediakan pengguna.

Spesifikasi teknis

Informasi Teknis

Nilai Tegangan 24 volt DC
Rentang Tegangan Input 0 hingga +30 volt DC
Input per Modul 16 (satu grup dengan satu kesamaan)
Isolasi 1500 volt antara sisi medan dan sisi logika
Arus Input 7 mA (tipikal) pada voltase pengenal
Karakteristik Masukan
Tegangan dalam keadaan 11,5 hingga 30 volt DC
Tegangan Off-state 0 hingga +5 volt DC
Minimum 3,2 mA saat ini
Off-state Saat ini maksimum 1,1 mA
Pada Waktu respon 7 ms tipikal
Waktu respons mati khas 7 ms
Konsumsi Daya: 5V 80 mA (semua input aktif) dari bus 5 volt di backplane
Konsumsi Daya: 24V 125 mA dari bus backplane 24 volt Terisolasi atau
dari daya yang disediakan pengguna
