PANEL OPERATOR PROFACE Asli ANTARMUKA CEPAT 9 INCH 24VDC 93AMP GP477R-EG41-24VP

Asli PROFACE OPERATOR ANTARMUKA PANEL CEPAT 9 INCH 24VDC 93AMP GP477R-EG41-24VP

Deskripsi Produk

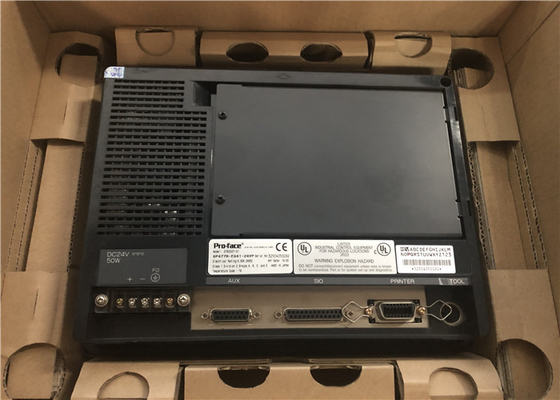

GP477R-EG41-24VP adalah antarmuka operator panel kontrol yang diproduksi oleh Pro-face.Spesifikasi umumnya antara lain sebagai berikut.Tegangan input 20,4 VDC sampai 27,6 VDC.Konsumsi daya adalah 50 W atau kurang (TYP 20 W).Suhu operasi sekitar harus 0 °C hingga 50 °C.Suhu penyimpanan adalah -10 ° C hingga 60 ° C.Kelembaban penyimpanan adalah 20% hingga 85% kelembaban relatif non-kondensasi.Tahanan getaran adalah 10 Hz sampai 25 Hz (arah X, Y, Z selama 30 menit pada 19,6 ms2).Dimensi eksternal untuk unit utama GP saja adalah 274 mm (lebar) x 216 mm (tinggi) x 56,5 mm (kedalaman).Beratnya 2,5 kg atau kurang.Tegangan noise adalah 1200V pp, panjang pulsa adalah 1μs, dan waktu timbul adalah 1ns.Peringkatnya setara dengan IP65f dan NEMA #250 Tipe 4x/12.

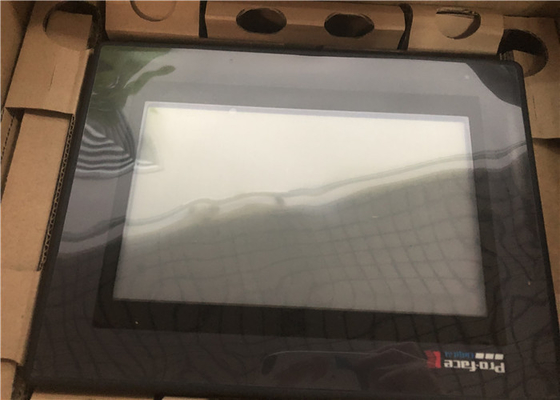

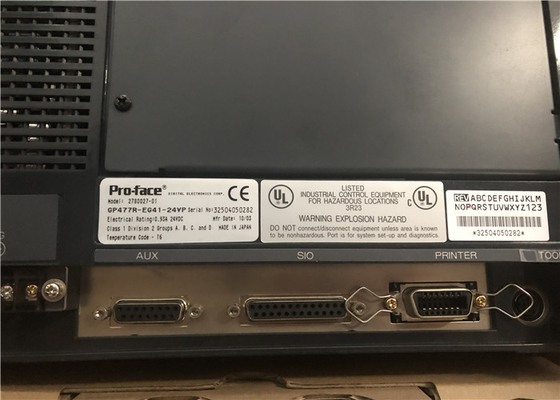

Fitur antarmuka operator ini adalah layar sentuh 9,1 inci dengan LCD kuning kontras tinggi dan resolusi 640 x 400.Unit ini adalah port komunikasi RS-232/422 yang dapat dikonfigurasi dan menawarkan dukungan pembaca kode batang.Antarmuka operator bertenaga DC/AC dan memiliki port printer.Ini dilindungi kata sandi dan memiliki 15 tingkat keamanan.Antarmuka juga memungkinkan untuk tren resep, manajemen alarm/acara, penjadwalan, dan keypad pop-up.Aplikasi memori adalah 2 MB FLASH EPROM.Paritasnya tidak ada, ganjil atau genap.Konektor alat tidak sinkron.Panjang data adalah 7 atau 8 bit.Kecepatan transmisi data adalah 2400 hingga 115,2 kbps.

Desain sistem

• Jangan membuat sakelar panel sentuh GP yang dapat membahayakan keselamatan peralatan dan personel.Kerusakan pada GP, unit I/O, kabel, dan peralatan terkait lainnya dapat menyebabkan sinyal output tetap ON atau OFF terus menerus dan mungkin menyebabkan kecelakaan besar.Oleh karena itu, rancang semua sirkuit pemantauan menggunakan sakelar batas, dll. untuk mendeteksi gerakan perangkat yang salah.Untuk mencegah kecelakaan yang terkait dengan keluaran atau operasi sinyal yang salah, rancang semua sakelar yang digunakan untuk mengontrol operasi alat berat yang vital sehingga dioperasikan melalui sistem kontrol yang terpisah.

• Jangan membuat sakelar yang digunakan untuk mengontrol operasi keselamatan alat berat, seperti sakelar penghenti darurat, sebagai ikon layar sentuh GP.Pastikan untuk memasang sakelar ini sebagai sakelar perangkat keras terpisah, jika tidak, cedera tubuh yang parah atau kerusakan peralatan dapat terjadi.

• Harap rancang sistem Anda sehingga peralatan tidak akan mengalami malfungsi karena gangguan komunikasi antara GP dan pengontrol hostnya.Ini untuk mencegah kemungkinan cedera tubuh atau kerusakan material

.• GP tidak sesuai untuk digunakan dengan perangkat kontrol pesawat, peralatan kedirgantaraan, perangkat transmisi data (komunikasi) centraltrunk, perangkat kontrol tenaga nuklir, atau peralatan pendukung kehidupan medis, karena persyaratan bawaan perangkat ini akan tingkat keselamatan dan keandalan yang sangat tinggi.

• Saat menggunakan GP dengan kendaraan transportasi (kereta api, mobil dan kapal), perangkat pencegahan bencana dan kejahatan, berbagai jenis peralatan keselamatan, perangkat medis yang tidak mendukung kehidupan, dll. Desain sistem yang berlebihan dan/atau gagal harus digunakan untuk memastikan derajat yang tepat dari keandalan dan keamanan.

• Jangan gunakan unit GP sebagai perangkat peringatan untuk alarm kritis yang dapat menyebabkan cedera serius pada operator, kerusakan mesin, atau penghentian produksi.Indikator alarm kritis dan unit kontrol/aktivatornya harus dirancang menggunakan perangkat keras yang berdiri sendiri dan/atau interlock mekanis.

• Setelah lampu latar GP mati, tidak seperti "Mode Siaga" GP, panel sentuh masih aktif.Jika operator tidak menyadari bahwa lampu latar padam dan menyentuh panel, kesalahan pengoperasian alat berat yang berpotensi berbahaya dapat terjadi.Oleh karena itu, jangan gunakan sakelar sentuh GP untuk mengontrol mekanisme keamanan peralatan apa pun, seperti Sakelar Penghenti Darurat, dll. yang melindungi manusia dan peralatan dari cedera dan kerusakan.Jika lampu latar GP Anda tiba-tiba MATI, gunakan langkah-langkah berikut untuk menentukan apakah lampu latar benar-benar padam.1) Jika GP Anda tidak disetel ke "Mode Siaga" dan layar menjadi kosong, lampu latar Anda padam. 2) Atau, jika GP Anda disetel ke Mode Siaga, tetapi menyentuh layar tidak menyebabkan tampilan muncul kembali, lampu latar Anda padam. Juga, untuk mencegah kesalahan pengoperasian mesin yang tidak disengaja, Digital menyarankan agar Anda menggunakan built-in GP " GUNAKAN fitur TOUCH PANEL AFTER BACKLIGHT BURNOUT", yang secara otomatis mendeteksi burnout dan menonaktifkan layar sentuh.Instalasi

• Tegangan tinggi mengalir melalui GP.Kecuali untuk mengganti lampu latar, jangan pernah membongkar GP, jika tidak, sengatan listrik dapat terjadi.

• Jangan memodifikasi unit GP.Melakukannya dapat menyebabkan kebakaran atau sengatan listrik.

• Jangan gunakan GP di lingkungan di mana terdapat gas yang mudah terbakar, karena mengoperasikan GP dapat menyebabkan ledakan.

Panel Kontrol (selanjutnya disebut sebagai "unit GP").
Unit GP ini, dengan fungsionalitas pengguna yang diperluas dan kinerja keseluruhan yang ditingkatkan, merupakan peningkatan dari panel seri GP70 Digital.
Silakan baca manual ini dengan seksama karena menjelaskan, langkah demi langkah, cara menggunakan GP
dengan benar dan aman.
Juga, dalam contoh manual ini, PLC Mitsubishi MELSEC-AnA Series digunakan bila memungkinkan, terhubung dalam hubungan satu-ke-satu dengan GP.
Seri GP-477R dan GP-577R mengacu pada nomor model GP berikut:
Seri GP-477R GP477R-EG11 (Satuan standar)
GP477R-EG41-24VP (bertanda CE, sesuai dengan cUL)
Seri GP-577R GP577R-TC11, GP577R-SC11 (Unit standar)
GP577R-TC41-24VP (bertanda CE, sesuai dengan cUL)
* Di sini, "Unit standar" mengacu pada unit yang belum menerima CE atau ULapproval.
Panel grafis GP477R-EG41-24VP dan GP577R-TC41-24VP adalah produk bertanda CE yang mematuhi petunjuk EMC yang relevan berikut ini.
EN55011 kelas A
EN50082-2 (GP477R-EG41-24VP)
EN50081-2 (GP577R-TC41-24VP)

Catatan

1) Dilarang menyalin isi manual ini, seluruhnya atau sebagian, kecuali untuk penggunaan pribadi pengguna, tanpa izin tertulis dari Digital Electronics.
Korporasi Jepang.
2) Informasi yang diberikan dalam manual ini dapat berubah tanpa pemberitahuan.
3) Manual ini telah ditulis dengan hati-hati dan perhatian terhadap detail;namun, jika Anda menemukan kesalahan atau kelalaian, harap hubungi Digital Electronics dan beri tahu mereka tentang temuan Anda.
4) Perlu diketahui bahwa kami tidak bertanggung jawab atas segala kerusakan akibat penggunaan produk kami, terlepas dari pasal 3 di atas
