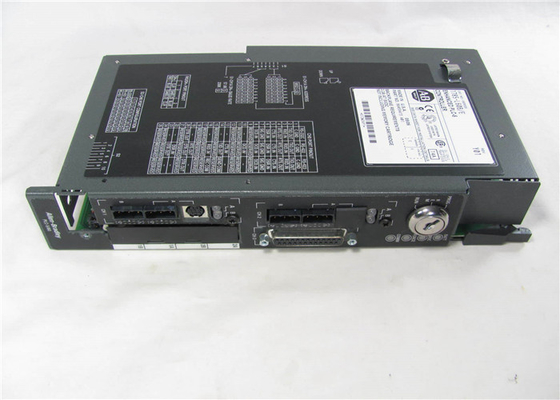

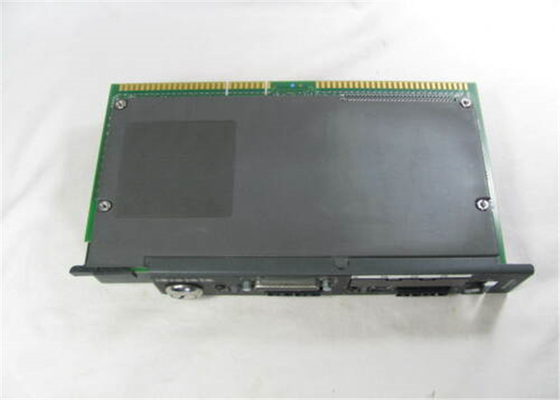

Backplane Current PLC-5/11, -5/20, -5/30: 2.3A @ 5Vdc
PLC-5/40, -5/40L, -5/46, -5/60, -5/60L, -5/80, -5/86: 3,3A @ 5Vdc
Port Komunikasi Tegangan Isolasi - diuji ke 500V selama 60 detik
Relay Cartridge - diuji hingga 1000V selama 60 detik
Suhu Operasional
IEC 60068-2-1 (Uji Iklan, Operasi Dingin),
IEC 60068-2-2 (Pengujian Bd, Operasi Panas Kering),
IEC 60068-2-14 (Uji Nb, Guncangan Termal Operasi):
0-60o
C (32–140o
F)
Suhu Penyimpanan IEC 60068-2-1 (Uji Ab, Dingin Tidak Beroperasi Tanpa Kemasan),
IEC 60068-2-2 (Uji Bc, Panas Kering Non-pengoperasian yang tidak dikemas),
IEC 60068-2-14 (Uji Na, Guncangan Termal Non-pengoperasian yang tidak dikemas):
–40 hingga 85o
C (–40 hingga 185o
F)
Kelembaban Relatif IEC 60068-2-30 (Uji Db, Tanpa Kemasan
Panas Basah):
5–95% tanpa kondensasi
Getaran IEC60068-2-6 (Uji Fc, Beroperasi):
2g @10–500Hz
Kejutan IEC60068-2-27:1987, (Uji Ea, Kejutan tanpa kemasan):
Operasi - 30g
Non-operasi - 50g
Emisi CISPR 11:
Grup 1, Kelas A (dengan penutup yang sesuai)
Imunitas ESD IEC 61000-4-2:
Pelepasan kontak 4kV
Radiasi RF Imunitas IEC 61000-4-3:
10V/m, dengan gelombang sinus 1kHz 80% AM dari 30MHz hingga 1000Mhz
EFT/B Imunitas IEC 61000-4-4:
+2kV pada 5kHz pada port komunikasi
Lonjakan Kekebalan Sementara IEC 61000-4-5:
+2kV garis-bumi (CM)
pada port komunikasi
Dilakukan RF Imunitas IEC 61000-4-6:
10Vrms dengan gelombang sinus 1kHz 80% AM dari 150kHz
hingga 30MHz
Peringkat Tipe Enklosur Tidak Ada (gaya terbuka)
Time-of-Day Clock/Calendar1 Variasi Maksimum pada 60× C: ± 5 mnt per bulan
Variasi Khas pada 20× C: ± 20 detik per bulan
Akurasi Waktu: 1 pemindaian program

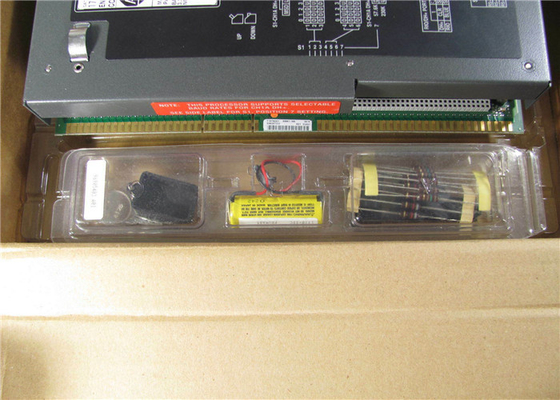

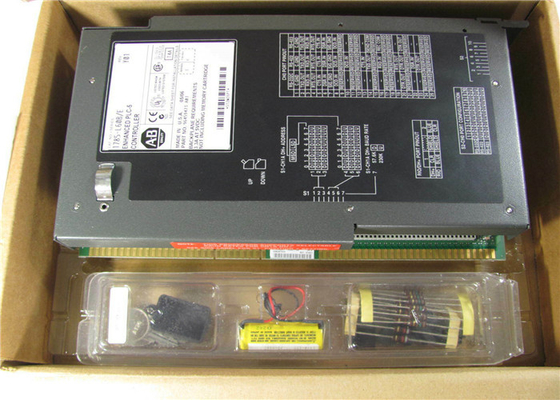

Kartrid yang Tersedia Kartrid Relay 1785-RC
Baterai AB 1770-XYC
Modul Memori • 1785-ME32
• 1785-ME64
• 1785-M100
Buletin Modul I/O 1771 I/O, 1794 I/O, 1746 I/O, dan 1791 I/O
1 Terlepas dari pengaturan sakelar ini, output dimatikan ketika salah satu dari yang berikut ini terjadi:
- pengontrol mendeteksi kesalahan runtime
- terjadi kesalahan backplane sasis I/O
- Anda memilih program atau mode uji
- Anda mengatur bit file status untuk mengatur ulang rak lokal
2 Jika modul EEPROM tidak dipasang dan memori pengontrol valid, indikator LED PROC pengontrol akan berkedip,
dan prosesor menyetel S:11/9, bit 9 pada kata status kesalahan utama.Untuk menghapus kesalahan ini, ubah pengontrol dari
mode program untuk menjalankan mode dan kembali ke mode program.
3 Jika sakelar tombol pengontrol diatur di REMote, pengontrol memasuki RUN jarak jauh setelah dihidupkan dan memiliki
memori diperbarui oleh modul EEPROM.
4 Kesalahan prosesor (LED PROC merah solid) terjadi jika prosesor mem
