Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Merek: | Panasonic | Nomor Model: | MSMA5AZS1H |
---|---|---|---|
Negara Asal: | Jepang | Jenis: | Motor servo |
Waktu Pengiriman: | 2-3 HARI | Kekuatan nominal: | 100W |
Tegangan suplai: | 220 V | Frekuensi:: | 50/60HZ |
Keluaran (W): | 0,18KW-315KW | ||
Cahaya Tinggi: | ewing machine servo motor,electric servo motor |

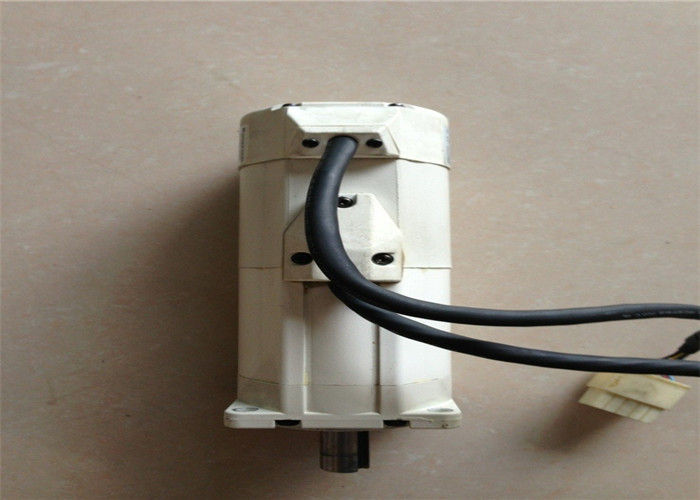

Sistem Kontrol Industri Panasonic Servo Motor Industri MSMA5AZS1H
Spesifikasi:
Artikel | Spesifikasi | |||
---|---|---|---|---|
Daya masukan | 100 V | Sirkuit utama | Fase tunggal 100 V +10 %-15 % 120 V +10 %-15 % 50 Hz / 60 Hz | |
Sirkuit kontrol | Fase tunggal 100 V +10 %-15 % 120 V +10 %-15 % 50 Hz / 60 Hz | |||
200 V | Sirkuit utama | A-frame untuk Kerangka D |
Single/3-phase 200 V +10 %-15 % | |
E-frame, F-frame |
Single/3-phase 200 V +10 %-15 % | |||
Pengendalian sirkuit |
A-frame untuk Kerangka D |
Fase tunggal 200 V + 10 %-15 % 240 V + 10 %-15 % 50 Hz / 60 Hz | ||
E-frame, F-frame |
Fase tunggal 200 V + 10 %-15 % 240 V + 10 %-15 % 50 Hz / 60 Hz | |||
Lingkungan | suhu | Suhu lingkungan: 0 ̊C sampai 55 ̊C (bebas dari pembekuan) Suhu penyimpanan: ¥20 ̊C sampai 65 ̊C (Jaminan suhu maksimum: 80 ̊C selama 72 jam bebas kondensasi*1) |
||
kelembaban | Baik operasi maupun penyimpanan: 20-85% RH (bebas dari kondensasi)*1) | |||
Ketinggian | Lebih rendah dari 1000 m | |||
Getaran | 50,88 m/s2atau kurang, 10 Hz sampai 60 Hz | |||
Metode kontrol | IGBT PWM Sinusoidal wave drive | |||
Umpan balik encoder | Enkoder absolut 23 bit (8388608 resolusi), seri 7-kawat * Ketika menggunakan produk sebagai sistem tambahan (tidak menggunakan data multi-turn), jangan menghubungkan baterai untuk enkoder absolut. Sebaliknya, atur parameter Pr0.15 menjadi [1] (default). |
|||
Umpan balik skala eksternal | Fase A/B, input sinyal diferensial inisialisasi. Produsen yang mendukung skala komunikasi serial: Fagor Automation S.Coop., Magnescale Co., Ltd., Mitutoyo Corporation Nidec Sankyo Corporation, Renishaw plc |
|||
Konektor I/O paralel | Sinyal kontrol | Input | Input tujuan umum 10 Fungsi input tujuan umum dipilih oleh parameter. |
|
Output | Tujuan Umum 6 output Fungsi output tujuan umum dipilih oleh parameter. |
|||
Sinyal analog | Input | 3 input (16-bit A/D: 1 input, 12-bit A/D: 2 input) | ||
Output | 2 output (monitor analog: 2 output) | |||
Sinyal pulsa | Input | 2 input (input foto-coupler, input line receiver) Baik kolektor terbuka dan antarmuka pengemudi jalur dapat terhubung. Antarmuka pengemudi jalur kecepatan tinggi dapat dihubungkan. |
||
Output | 4 output (pengemudi jalur: 3 output, kolektor terbuka: 1 output) Output pengemudi jalur untuk impuls encoder (sinyal A/B/Z) atau impuls umpan balik eksternal (sinyal EXA/EXB/EXZ) output kolektor terbuka juga tersedia untuk sinyal Z atau EXZ. |
|||
Komunikasi fungsi |
USB | Antarmuka USB untuk terhubung ke komputer untuk pengaturan parameter atau pemantauan status. | ||
RS232 | 11 komunikasi | |||
RS485 | 1: n komunikasi (max 31) | |||
Fungsi keamanan | Sebuah konektor khusus disediakan untuk keamanan fungsional. | |||
Panel depan | (1) 5 kunci (2) LED (6 digit) |
|||
Regenerasi | Kerangka A, kerangka B: tidak ada resistor regeneratif bawaan (hanya resistor eksternal) C-frame ke F-frame: Resistor regeneratif bawaan (resistor eksternal juga diaktifkan.) |
|||
Rem Dinamis | A-frame ke F-frame: Dibangun dalam | |||
Modus kontrol | Berganti antara 7 mode berikut diaktifkan, (1) Pengendalian posisi (2) Kontrol kecepatan (3) Kontrol torsi (4) Kontrol posisi/kecepatan (5) Kontrol posisi/torsi (6) Kontrol Kecepatan/Torque (7) Kontrol tertutup penuh |
Artikel |
Spesifikasi |
||
---|---|---|---|
Masukan kontrol |
(1) input servo-ON |
||
Keluar kontrol |
(1) Output servo-alarm |
||
Kontrol posisi |
Masukan kontrol |
(1) Input deviasi counter jelas |
|
Keluar kontrol |
(1) Output dalam posisi |
||
Denyut nadi |
Frekuensi pulsa perintah maksimum |
500 kpps (Optocoupler interface), 8 Mpps (Ketika menggunakan input penerima jalur dikalikan dengan 4) |
|
Format sinyal pulsa masukan |
Input diferensial, dapat dipilih berdasarkan parameter. |
||
Peralatan elektronik |
Rasio skala yang berlaku: 1/1000 kali sampai 8000 kali |
||
Filter penghalusan |
Filter penundaan utama atau jenis filter FIR dapat disesuaikan dengan input perintah |
||
Analog |
Masukan perintah batas torsi |
Batas torsi individu untuk arah positif dan negatif diaktifkan. |
|
Input torsi input ke depan |
Tegangan analog dapat digunakan sebagai input input torsi. |
||
Kontrol dua derajat kebebasan |
Tersedia |
||
Kontrol anti getaran |
Tersedia |
||
Fungsi penekanan variasi beban |
Tersedia |
||
Kontrol kecepatan |
Masukan kontrol |
(1) Masukan pilihan kecepatan perintah internal |
|
Keluar kontrol |
(1) Kecepatan hasil kebetulan |
||
Analog |
Masukan perintah kecepatan |
Input perintah kecepatan dengan tegangan analog dimungkinkan. Pengaturan skala dan polaritas perintah bervariasi tergantung pada parameter. (6 V / Kecepatan rotasi nominal: Default) |
|
Masukan perintah batas torsi |
Batas torsi individu untuk arah positif dan negatif diaktifkan. |
||
Input torsi input ke depan |
Tegangan analog dapat digunakan sebagai input input torsi. |
||
Perintah kecepatan internal |
Menghidupkan kecepatan 8 internal diaktifkan dengan input perintah. |
||
Fungsi soft-start/down |
Pengaturan individu akselerasi dan decelerasi diaktifkan, dengan 0 s sampai 10 s/ 1000 r/min. Akselerasi/dekelerasi Sigmoid juga diaktifkan. |
||
Klem kecepatan nol |
Perintah kecepatan internal dapat dipegang ke 0 dengan kecepatan nol input penjepit. |
||
Kontrol dua derajat kebebasan |
Tersedia |
||
Kontrol torsi |
Masukan kontrol |
Kecepatan nol input penjepit, input torsi sinyal perintah, input switch mode kontrol. |
|
Keluar kontrol |
(1) Kecepatan hasil kebetulan |
||
Analog |
Masukan perintah torsi |
Input torsi perintah dengan tegangan analog dimungkinkan. pengaturan skala dan polaritas perintah bervariasi tergantung pada parameter. (3 V/nominal torsi Default) |
|
Fungsi batas kecepatan |
Nilai batas kecepatan dengan parameter diaktifkan. |
||
Kontrol tertutup penuh |
Masukan kontrol |
(1) Input deviasi counter jelas |
|
Keluar kontrol |
(1) Output dalam posisi |
||
Denyut nadi |
Frekuensi pulsa perintah maksimum |
500 kpps (Optocoupler interface), 8 Mpps (Ketika menggunakan input penerima jalur dikalikan dengan 4) |
|
Format sinyal pulsa masukan |
Input diferensial, dapat dipilih berdasarkan parameter. |
||
Peralatan elektronik |
Rasio skala yang berlaku: 1/1000 kali sampai 8000 kali |
||
Filter penghalusan |
Filter penundaan utama atau jenis filter FIR dapat disesuaikan dengan input perintah |
||
Analog |
Masukan perintah batas torsi |
Batas torsi individu untuk arah positif dan negatif diaktifkan. |
|
Input torsi input ke depan |
Tegangan analog dapat digunakan sebagai input input torsi. |
||
Jangkauan pengaturan skala eksternal |
1/40 kali sampai 1280 kali |
||
Kontrol dua derajat kebebasan |
Tersedia |
||
Kontrol anti getaran |
Tersedia |
||
Umum |
Auto tuning |
Inersia beban diidentifikasi secara real time oleh keadaan mengemudi motor yang beroperasi sesuai dengan perintah yang diberikan oleh perangkat pengendali dan mengatur perangkat lunak pendukung ¢PANATERM.Peningkatan diatur secara otomatis sesuai dengan pengaturan kekakuan. |
|
Pembagian pulsa umpan balik encoder |
Setup dari nilai apa pun diaktifkan (jumlah pulsa encoder adalah maksimum). |
||
Fungsi perlindungan |
Kesalahan keras |
Over-voltage, under-voltage, over-speed, over-load, over-heat, over-current dan |
|
Kesalahan lunak |
Penyimpangan posisi yang berlebihan, kesalahan pembagian impuls perintah, kesalahan EEPROM, dll. |
||
Pelacakan data alarm kembali |
Pelacakan kembali data alarm tersedia |
Kinerja tinggi (sama dengan drive standar MINAS A5) sMultifunctional sRasio harga-kinerja yang menarik sDesain secara eksklusif untuk pengendalian posisi s20 bit/revolution; 1.04 juta denyut per putaran sMax. kecepatan: 6000rpm sMoment cogging rendah sDesain baru; inti inovatif; encoder presisi tinggi sIP67 tingkat perlindungan untuk semua motor tipe MSME M
Orang kontak:Suki
Email:wtl2502keji@163.com
Skype: WTL2502
Tel: +86-13268302140
Berikut adalah beberapa model drive, baik yang baru dan digunakan yang tersedia:
MSDA3A3A1A MSDA5A3A1A
MSDA023A1A MSDA043A1A
MDDA103A1A MDDA153A1A MDDA203A1A
MDDA253A1A MDDA303A1A MDDA353A1A
MSDA403A1A MSDA503A1A MSD023A1XXV
MSDA083A1XXV MSD043A1X MSDA043D1A
MQDA043A1A MUDS043A1A MUDS023A1A
MUDS083A1A MUMS082A1E0S MUDS083A1M
MUMA012P1T MUMA022P1T MUMA042P1T
MUMA042P1S MUMA012P1S MUMA022P1S
MUMS082P1S MSDA043A1XXV MSDA013A1XXV
MKDET1505P MLDET2310P MUMA082P1T
MLDET2510P MKDET1310P MUMS042A1AOS
MSM041A211 MQMA042A1E MSMA022P1A
MSM042P1B MSM042AJB
MQMA022S2P MSM012AJA MSM012P1F
MDMA152S1C MSM042AJA MQMA012C2P
MSMA022A1B MSM021DJE MSD043A1X
MSD043A1XX MSM042A1A MSM5AZA1B
MUMS012C2U1S MUMS012A1F0S MSMZ082A1B
MSD013A1XX MSM012A1A MSMA012C1A
MSDA013D1A MSMA5AZS1A
MSMD042P1T MUMS022A1B0S MFM082A1C
MQMA042A1E MSMA022C1A MSMA022C1E
