Perkiraan Ukuran Pengiriman
Dimensi: 27 "x 12" x 2 "(69 cm x 30 cm x 5 cm)
Berat: 6 lbs 4 oz (2,84 kg)

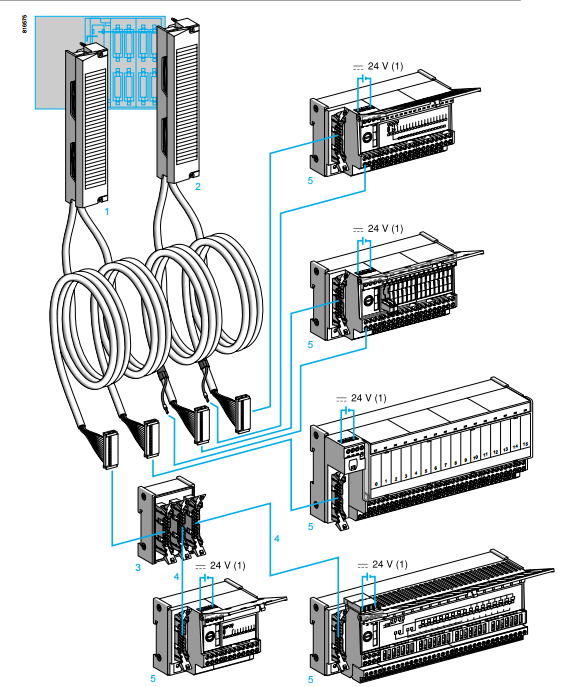

Konektor kabel menggabungkan blok terminal standar yang dilengkapi dengan terminal sekrup, dua kabel multicore (AWG 22) dan dua konektor HE 20 20 arah. Dua konektor kabel tersedia untuk rentang Quantum dan dua orang untuk rentang 984-A120-Compact.
Ke 4 produk tersebut memiliki fungsi-fungsi berikut:
- ABF-M32Hpp0 1 untuk input atau output relai Quantum, dengan 2 x HE 10 konektor masing-masing mengintegrasikan 16 saluran.

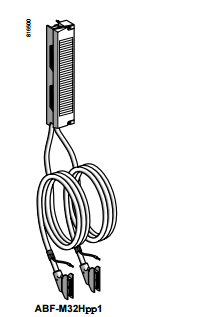

- ABF-M32Hpp1 2 untuk output langsung terhubung ke Quantum, dengan 2 x HE 10 konektor masing-masing mengintegrasikan 16channels dan catu daya eksternal dengan koneksi langsung ke terminal output yang ditandai
- ABF-M16Hpp0 untuk input atau output relay 984-A120-Compact, dengan 1 x HE 10 konektor masing-masing mengintegrasikan 16 saluran.
- ABF-M16Hpp1 untuk output langsung terhubung 984-A120-Compact, dengan 2 x HE 10 konektor masing-masing mengintegrasikan 8 saluran.
Sub-base splitter ABE-7ACC02 dapat digunakan untuk menghubungkan sub-basis dengan modularitas 8-channel.
Satu jenis kabel yang dilengkapi dengan konektor HE 20 20 terlepas dari 8, 12 atau 16 saluran modularitas.
Konektor HE 10 dapat dibentuk (TSX-CDPpp) atau self-perforating (ABF-H20Hppp). Sub-base 8 dan 16-channel dari rentang Telefast 2.

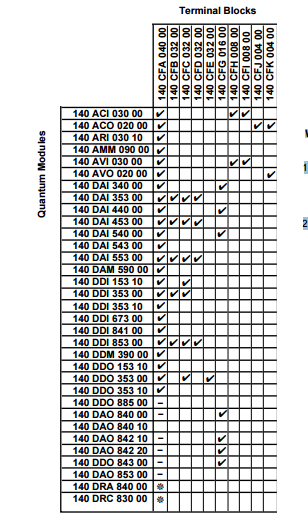

PERINGATAN: Baris yang diarsir menunjukkan
pengikut:
1. Saat menggunakan blok terminal 140 CFA 040 00, output modul yang ditunjukkan dibatasi hingga 0,5 A per poin, maksimum c150V.
2. Saat menggunakan blok terminal 140 CFG 016 00 dan kabel listrik berkekuatan 140 XTS 012 xx, peringkat output modul yang ditunjukkan adalah 2 A per titik, maksimum c150V dan 2

Sistem kabel CableFast menghilangkan kabel antara modul I / O dan blok terminal kabel bidang. The CableFast
sistem mengurangi waktu pengawetan, menurunkan biaya instalasi, dan menghilangkan kesalahan pengkabelan.
Sistem CableFast terdiri dari strip terminal kabel lapangan Quantum pra-kabel, tersedia dalam berbagai panjang kabel
diakhiri dengan konektor tipe "D". Konektor "D" dihubungkan ke blok terminal DIN rail yang ditawarkan secara lurus
melalui atau versi aplikasi khusus. Kabel dan blok terminal dipesan secara terpisah dan semua blok terminal mungkin
digunakan dengan panjang kabel apa pun. Versi kabel Pigtail juga tersedia.
i 140 CFA 040 00 Blok A adalah sambungan langsung ke titik ke titik pada blok terminal.
Pengkabelan blok ini identik dengan pemasangan konektor Quantum I / O (140 XTS 002 00).
i 140 CFB 032 00 Blok B digunakan untuk input digital 2-kabel yang disatukan secara individual. Blok terminal ini dirancang
untuk mencegah kegagalan satu titik dari mempengaruhi input yang tersisa. Ini tidak disarankan untuk
bersumber 1-kawat input (didukung dari lapangan).
i 140 CFC 032 00 Blok C menyediakan koneksi untuk 32 titik input atau output gabungan. Blok mungkin
digunakan untuk input atau output 1 atau 2 kawat, dan fitur sekring per grup, total empat grup. Pengguna
pilih mode input atau output melalui empat switch yang ada di modul. (Standarnya adalah mode input.)
i 140 CFD 032 00 Blok D digunakan untuk sensor yang membutuhkan baik antarmuka listrik 2- atau 3-kawat. Sekring per grup
disediakan untuk mengakomodasi kelompok I / O (4) grup.
i 140 CFE 032 00 Blok E menyediakan koneksi untuk 32 output 24 Vdc yang disatukan secara individual. 1- dan 2 kawat
interfacing dapat dipilih. Tenaga lapangan harus dipasok ke empat kelompok.
i 140 CFG 016 00 Blok G adalah blok output daya tinggi yang digunakan pada sirkuit AC dan DC yang membutuhkan hingga 2 A.
Peleburan individual disediakan dan dapat digunakan baik dalam instalasi 1 dan 2 kawat. Itu juga digunakan
untuk modul AC yang terisolasi.
i 140 CFH 008 00 Blok H digunakan untuk input analog, dengan peleburan individual yang disediakan per saluran. Antarmuka ini
menyediakan antarmuka plus, minus, perisai, dan catu daya untuk medan dan kekuatan loop
konfigurasi.
i 140 CFI 008 00 Blok I digunakan untuk input analog. Antarmuka ini memberikan plus, minus, perisai, dan kekuatan
menyediakan antarmuka untuk kedua konfigurasi medan dan loop power.
i 140 CFJ 004 00 Blok J digunakan untuk keluaran analog, dengan peleburan individual yang disediakan per saluran. Antarmuka ini
menyediakan antarmuka plus, minus, perisai, dan catu daya untuk medan dan kekuatan loop
konfigurasi.
i 140 CFK 004 00 Blok K digunakan untuk output analog. Antarmuka ini menyediakan plu
