Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Merek: | Schneider | Model: | 140CRP93100 |
|---|---|---|---|
| Tempat Asal: | FR | Jenis: | Kuantum I/O |
| Tegangan keluaran: | 5,1 VDC | Bentuk Modul: | Standar |
| Menandai: | CE | Berat: | 2 pon |
| Cahaya Tinggi: | modul redundansi dioda,modul antarmuka analog |
||
Modul Power Supply Redundant 24V 8A Redundante Schneider Electric Modicon Quantum 140CPS22400
| Pabrikan: | Modicon Quantum |
| Seri: | Catu Daya |
| Berat: | 2 lb |
| Jenis catu daya: | Mubazir |
| Tegangan input: | 24 V DC 20 ... 30 V |
| Input saat ini: | <= 3800 mA |
| Arus masuk saat ini: | 25 A 24 V |
| 14 A 20 V | |
| Interupsi daya input: | 1 ms 20 V |
| <= 100 mdtk | |
| Peringkat sekering terkait: | 5 A slow-blow |
| Tegangan output: | 5.1 V DC |
| Arus keluaran catu daya: | 8 A berlebihan |
| Perlindungan keluaran tegangan: | Intern |
| Perlindungan keluaran berlebih: | 2,3 x tegangan input nilai maksimum untuk 1,3 ms |
| Disipasi daya: | 6 + (1.8 x Iout) di mana Iout berada dalam A |
| Keluaran alarm: | 1 NC 6 A 220 V kesalahan catu daya |
| Pensinyalan lokal: | 1 LED hijau daya (PWR OK) |
| Menandai: | CE |
| Format modul: | Standar |
PRODUK UNGGULAN LAINNYA
| Yasakawa Motor, Driver SG- | Mitsubishi Motor HC-, HA- |
| Modul Westinghouse 1C-, 5X- | Emerson VE-, KJ- |
| Honeywell TC-, TK- | Modul GE IC - |
| Fanuc motor A0- | Pemancar Yokogawa EJA- |
| standar | CSA C22.2 No 142 UL 508 | |
|---|---|---|
| sertifikasi produk | CUL Divisi FM Kelas 1 2 | |
| resistensi terhadap pelepasan elektrostatik | 4 kontak kV sesuai dengan IEC 801-2 8 kV di udara sesuai dengan IEC 801-2 | |
| ketahanan terhadap medan elektromagnetik | 10 V / m 80 ... 2000 MHz sesuai dengan IEC 801-3 | |
| suhu udara ambient untuk operasi | 0 ... 60 ° C | |
| suhu udara ambien untuk penyimpanan | -40 ... 85 ° C | |
| kelembaban relatif | 95% tanpa kondensasi | |
| ketinggian operasi | <= 5000 m |
| Status penawaran berkelanjutan | Produk Green Premium | |
|---|---|---|
| RoHS (kode tanggal: YYWW) | Compliant - sejak 0901 - Deklarasi kepatuhan Schneider Electric sesuai dengan pernyataan kesesuaian Schneider Electric | |
| Mencapai | ||
| Profil lingkungan produk | Tersedia manual akhir kehidupan | |
| Instruksi akhir produksi produk | Tersedia |
| Periode garansi | 18 bulan |
|---|
Memahami dan Menggunakan Deteksi Kawat Potong
Jika arus listrik antara input dan sensor lebih dari 1 mA, kawat terdeteksi tidak terpotong. Jika arus ini kurang dari 1 mA, kabel dideteksi rusak dan LED merah input yang sesuai menyala.
Jika Anda memasang sensor kontak kering, LED merah input yang sesuai akan menyala setiap kali kontak terbuka dan arus akan berada pada 0 mA. Untuk mengatasi ini dan menggunakan deteksi cut wire dengan benar, Schneider Electric merekomendasikan memasang resistor pull-up pada sensor sehingga arus minimum 1 mA akan tercapai. Anda dapat menggunakan resistor pull-up 15 kohm atau menghitung nilai yang Anda butuhkan. Lihat sensornya
contoh pada ilustrasi di atas.
Ilustrasi

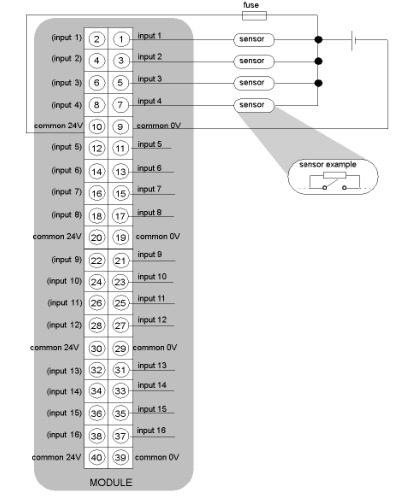

Gambar berikut menunjukkan diagram pengkabelan untuk modul 140CRP93100
catu daya: 24 VDC
sekering: 1 Sekering pukulan cepat
resistor pull-up (dalam contoh sensor): 15 kOhms
CATATAN: Hanya ada satu kelompok dari 16 input. Semua 24 V umum terhubung secara internal dan semua 0 V umum juga terhubung secara internal. Dua pin dari input yang sama (misalnya pin 1 dan 2 untuk input 1) juga secara internal terhubung sehingga Anda dapat menggunakan pin kanan atau kiri.
