Diagram berikut menunjukkan daftar kata input kedua. Bit 15 set ke 1 berarti ada masalah kelebihan beban di saluran 1, bit 14 set ke 1 berarti ada masalah kelebihan beban di saluran 2, dan seterusnya
CATATAN: Dalam kasus aktivasi bit overload, output yang sesuai secara otomatis beralih ke status MATI oleh modul (disjungsi) dan dipertahankan
MATI selama setidaknya 10 detik. Untuk memulihkan kontrol dari output, perlu untuk mengatur oleh aplikasi perintah output yang kelebihan beban dari modul ke keadaan OFF.
Mengalamatkan
Informasi berikut ini menjelaskan bagaimana pertukaran data antara
Modul 140 SDO 953 00S dan modul prosesor dipetakan.
Kecuali untuk kata kesehatan, data yang dijelaskan di sini dipindahkan ke dan dari
Modul 140 SDO 953 00S menggunakan komunikasi backplane Quantum global
mekanisme akses yang umum untuk semua modul Quantum.
CATATAN: Kata "input" dan "output" yang digunakan di sini didefinisikan dengan hormat pada
modul prosesor.
11 kata diperlukan untuk modul ini:
? 4 kata yang didedikasikan untuk data keluaran
? 1 didedikasikan untuk menyalurkan nilai
? 3 kata yang digunakan oleh modul (nomor pertukaran, CRC)
? 6 kata yang didedikasikan untuk input data:
? 1 didedikasikan untuk deteksi saluran energi / de-energi
? 1 didedikasikan untuk kesalahan yang berlebihan
? 1 didedikasikan untuk kesalahan saluran tidak aman
? 1 didedikasikan untuk memproses status catu daya, kerusakan dari host (dan
nomor tukar yang digunakan oleh modul)
? 2 kata yang digunakan oleh modul (CRC)
? 1 kata kesehatan (kata ini hanya dapat diakses oleh modul prosesor)
Gambar berikut menunjukkan diagram pengkabelan untuk modul 140XBP01000

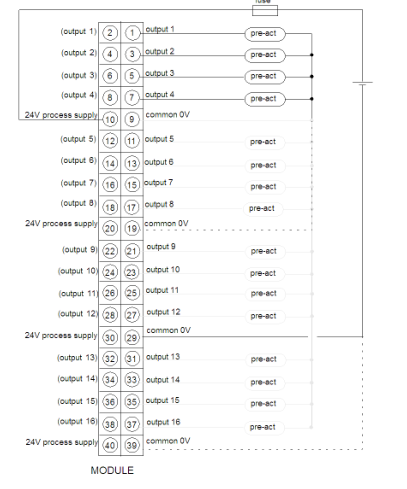

catu daya: 24 VDC
sekering: 10 A max (ditentukan oleh arus beban modul), pukulan cepat
pra-bertindak: pra-aktuator
CATATAN: Hanya ada satu kelompok 16 output. Semua 24 V umum adalah internal
terhubung dan semua 0V umum juga terhubung secara internal. Untuk aplikasi keamanan,
dianjurkan untuk menghubungkan setidaknya 2 garis tanah (umum 0V) ke kabel lapangan
blok terminal. Dua pin input yang sama (misalnya. Pin 1 dan 2 untuk input 1) adalah
juga terhubung secara internal sehingga Anda dapat menggunakan pin kanan atau kiri
