Modul Redundant Power Supply SCHNEIDER TSX QUANTUM 140 CRP 932 00
PRODUK UNGGULAN LAINNYA
| Yasakawa Motor, Driver SG- | Mitsubishi Motor HC-, HA- |
| Modul Westinghouse 1C-, 5X- | Emerson VE-, KJ- |
| Honeywell TC-, TK- | Modul GE IC - |
| Fanuc motor A0- | Pemancar Yokogawa EJA- |
Buka Konfigurasi Parameter
Tabel ini menunjukkan langkah-langkah yang diperlukan untuk membuka konfigurasi parameter
1 Hubungi Editor Bus
2 Pilih modul
3 Klik tombol kanan mouse

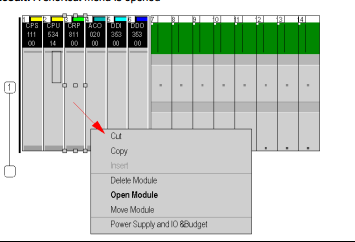

Hasil: Menu pintasan dibuka
4 Pilih Buka Modul
Hasil: Modul terbuka dengan jendela konfigurasi parameter
pengantar
Penomoran saluran dari modul I / O biasanya dimulai dengan 1 dan menghitung hingga jumlah maksimum saluran yang didukung. Namun perangkat lunak mulai dengan angka 0 untuk bit paling signifikan dalam satu kata (LSB). Modul Quantum I / O memiliki saluran terendah mereka dipetakan ke bit paling signifikan (MSB). Gambar berikut menunjukkan pemetaan saluran I / O yang terkait dengan bit dalam satu kata :.
Word Addressing Versus Bit Addressing
Terutama I / O modul diskrit dapat dikonfigurasi untuk mengirimkan data I / O mereka baik dalam format kata atau dalam format bit. Ini dapat dipilih selama konfigurasi dengan memilih% IW (% MW) atau% I (% M). Jika Anda perlu mengakses satu bit dari modul I / O yang dikonfigurasi untuk menggunakan kata I / O, Anda dapat menggunakan kata% sintaks.bit. Tabel berikut memberi Anda koneksi antara nomor poin I / O dan alamat I / O terkait dalam pengalamatan bit dan word. Tabel menunjukkan modul input 32-titik di rak utama, slot 4 dikonfigurasi dengan alamat awal% I1 atau% IW1:
I / O channel Alamat bit (pengalamatan datar) Alamat bit (pengalamatan topologi) Alamat bit diekstraksi dari kata (pengalamatan datar) Alamat bit diekstraksi dari kata (penuturan topologi) 1% I1% I1.4.1 [.0]% IW1.15% IW1.4.1.1.15 2% I2% I1.4.2 [.0]% IW1.14% IW1.4.1.1.14 3% I3% I1.4.3 [.0]% IW1.13% IW1.4.1.1.13 • • • 15% I15% I1.4.15 [.0]% IW1.1% IW1.4.1.1.1 16% I16% I1.4.16 [.0]% IW1.0% IW1.4.1.1.0 17% I17% I1.4.17 [ .0]% IW2.15% IW1.4.1.2.15 18% I18% I1.4.18 [.0]% IW2.14% IW1.4.1.2.14 • • • 31% I31% I1.4.31 [.0]% IW2 .1% IW1.4.1.2.1 32% I32% I1.4.32 [.0]% IW2.0% IW1.4.1.2.0
Mengatasi Data Status Modul

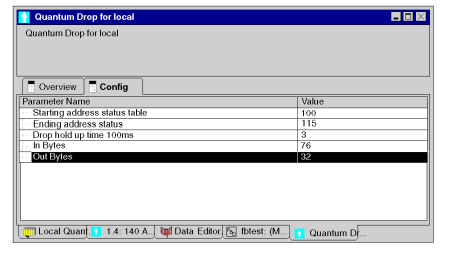

Selain data diagnostik terkait saluran yang mungkin, modul terkait status byte dapat digunakan. Informasi status dari semua modul dalam Drop dikelola oleh tabel kata% IW. Alamat awal tabel ini dapat dimasukkan di layar konfigurasi untuk Drop. Informasi ini tidak dapat diakses melalui pengalamatan topologi. CATATAN: Informasi status hanya tersedia jika modul mendukung byte status. Untuk arti status byte, periksa deskripsi modul. Contoh layar konfigurasi Drop dengan alamat awal dari tabel status diatur ke 100:

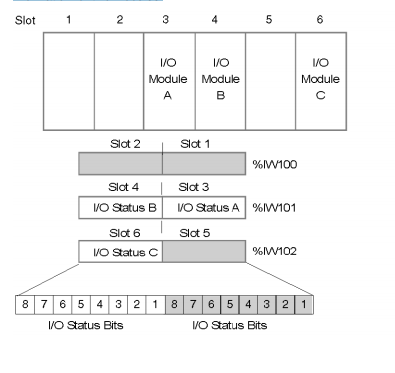

Ilustrasi berikut menunjukkan bagaimana satu kata dari tabel menyampaikan informasi status untuk dua modul:
Tabel Kesalahan Kode
Jumlah Kesalahan Kode Kesalahan Lambat (stabil) 0000 Diminta Kernal Mode 2 6820 hcb bingkai pola kesalahan 6822 kepala cntrl blk diag error 6823 mod kepribadian diag error 682A fatal awal I / O kesalahan 682B buruk membaca I / O pers permintaan 682C buruk mengeksekusi permintaan diag 6840 ASCII masukan xfer negara 6841 ASCII keluaran xfer negara 6842 I / O input comm. menyatakan 6843 I / O output comm. negara 6844 ASCII membatalkan komunikasi. negara 6845 ASCII jeda komunikasi. negara bagian 6846 ASCII input comm. negara 6847 ASCII output comm. negara 6849 bangunan 10 byte paket 684A bangunan 12 byte paket 684B bangunan 16 byte paket 684C ilegal I / O drop nomor 3 6729 984 antarmuka bus ack terjebak tinggi 4 6616 kabel koaksi inisialisasi kesalahan 6617 kabel coax dma xfer error 6619 kabel coax dump data error 681A kabel coax DRQ garis tergantung 681C kabel coax DRQ digantung 5 6503 RAM alamat tes kesalahan 6 6402 kesalahan tes data RAM
