Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Merek: | Schneider | Model: | 140ACI04000 |
|---|---|---|---|
| Tempat Asal: | FR | Jenis: | Prosesor/Pengontrol |
| kebutuhan pengalamatan: | 17 kata masukan | Bentuk Modul: | Standar |
| nomor masukan analog: | 16 | Berat: | 0,3KG |
| Cahaya Tinggi: | modul redundansi dioda,modul antarmuka analog |
||

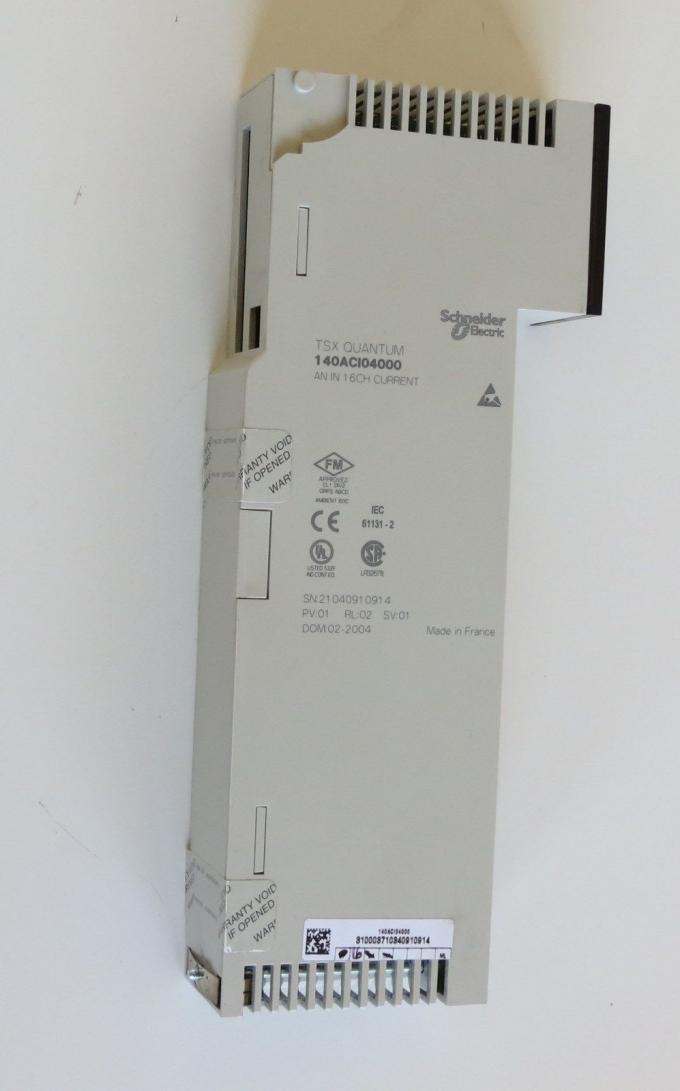

Modul Power Supply Redundant Schneider TSX Quantum PLC 140-ACI-040-00 140ACI04000
Nomor Bagian Alternatif:
Utama
berbagai produk
Modicon Platform otomatisasi kuantum
produk atau jenis komponen modul input analog
jenis filter Single pole low pass - 3 dB pada 34 Hz +/- 25%
Komplementer
nomor input analog 16
jenis input Diferensial
menangani kebutuhan 17 kata input
resolusi input analog
0 ... 16000 menghitung 4 ... 20 mA
0 ... 20000 jumlah 0 ... 20 mA
0 ... 25000 jumlah 0 ... 25 mA
0 ... 4095 menghitung 4 ... 20 mA
input maksimum absolut 30 mA
masukan impedansi 250 Ohm
kesalahan akurasi mutlak
+/- 0,125% dari skala penuh
kesalahan linearitas
+/- 12 μA maks 4 ... 20 mA
+/- 6 μA maks 0 ... 20 mA
+/- 6 μA maks 0 ... 25 mA
+/- 6 μA maks 4 ... 20 mA
akurasi drift sesuai suhu
+/- 0,0025% dari skala penuh / ° C
<= 0,0050% dari skala penuh / ° C
penolakan mode umum> - 90 dB 60 Hz
isolasi antara saluran dan bus 1780 V AC selama 60 detik
memperbarui waktu 15 ms 2 kabel / 4 kabel
jenis gangguan Rusak kawat 4 ... 20 mA
menandai CE
pensinyalan lokal
1 komunikasi bus hijau LED hadir (Aktif)
1 LED kesalahan eksternal merah
16 LED saluran hijau dihidupkan
16 LED kesalahan saluran merah
kebutuhan bus saat ini 360 mA
disipasi daya dalam W 5 W
format modul Standar
berat produk 0,66 lb (AS) (0,3 kg)
Lingkungan Hidup
standar CSA C22.2 No 142
UL 508
sertifikasi produk CUL
Divisi FM Kelas 1 2
resistensi terhadap pelepasan elektrostatik
4 kontak kV sesuai dengan IEC 801-2
8 kV di udara sesuai dengan IEC 801-2
ketahanan terhadap medan elektromagnetik
9.14 V / yd (10 V / m) 80 ... 1000 MHz sesuai dengan IEC 801-3
suhu udara ambient untuk operasi 32 ... 140 ° F (0 ... 60 ° C)
suhu udara ambien untuk penyimpanan -40 ... 185 ° F (-40 ... 85 ° C)
kelembaban relatif 95% tanpa kondensasi
ketinggian operasi <= 16404,2 ft (5000 m)
Memesan dan rincian pengiriman
Kategori
18155 - QUANTUM I / O & POWER SUPPLIES
Jadwal Diskon PC21 GTIN
00785901334019
Nbr. unit dalam pkg. 1
Paket berat (Lbs) 0,98999999999999999
Pengembalian Barang Y
Negara asal FR
PRODUK UNGGULAN LAINNYA
| Yasakawa Motor, Driver SG- | Mitsubishi Motor HC-, HA- |
| Modul Westinghouse 1C-, 5X- | Emerson VE-, KJ- |
| Honeywell TC-, TK- | Modul GE IC - |
| Fanuc motor A0- | Pemancar Yokogawa EJA- |
Produk S imilar
| 140DDI67300 | 140DDI67300C | 140DDI84100 |
| 140DDI84100C | 140DDI85300 | 140DDI85300C |
| 140DDM39000 | 140DDM39000C | 140DDM69000 |
| 140DDM69000C | 140DDO15310 | 140DDO15310C |
| 140DDO35300 | 140DDO35300C | 140DDO35310 |
| 140DDO35310C | 140DDO84300 | 140DDO84300C |
| 140DDO88500 | 140DDO88500C | 140DII33000 |
| 140DIO33000 | 140DRA84000 | 140DRA84000C |
| 140DRC83000 | 140DRC83000C | 140EDK21100 |

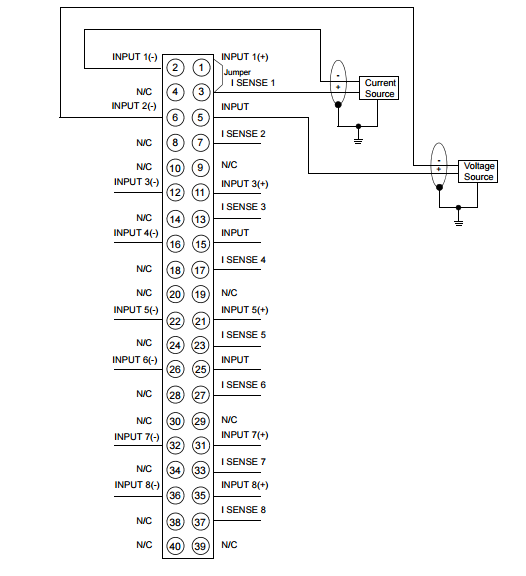

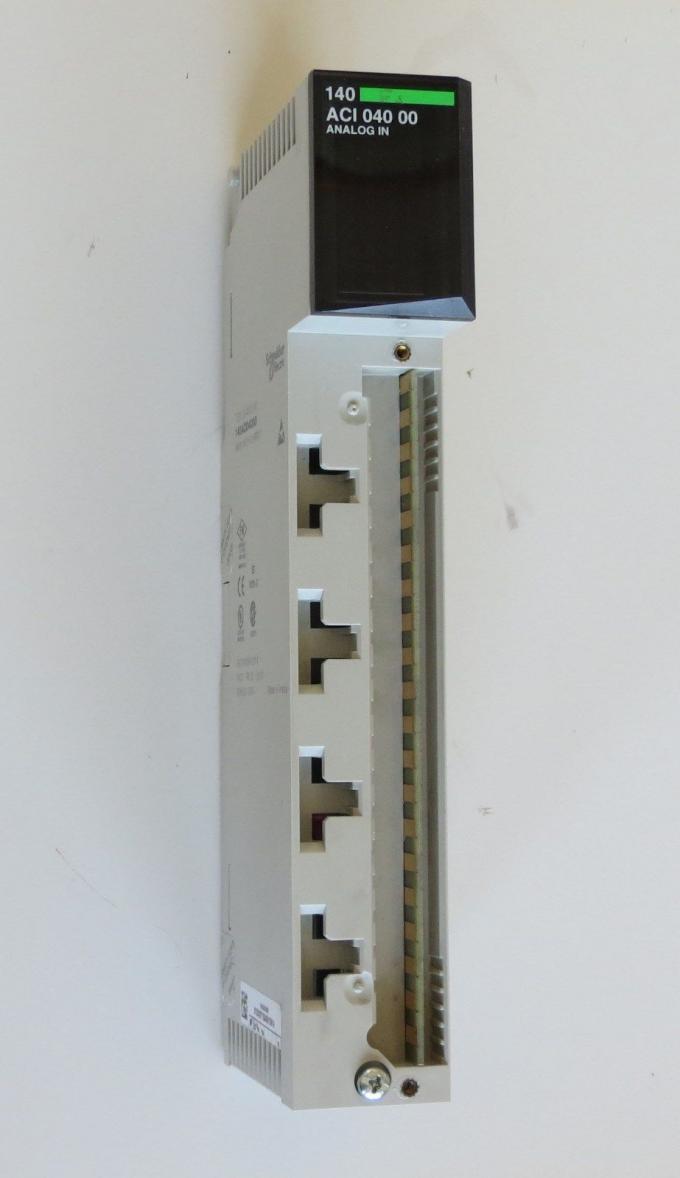

Modul input analog Modicon Quantum 140ACI04000 menyediakan 16 saluran. Setiap saluran secara individual dikonfigurasi untuk sinyal 0… 25 mA, 0… 20mA, atau 4… 20mA.
Modul 140ACI04000 telah merusak deteksi kawat dalam mode 4 ... 20mA saat ini.
Sebuah strip terminal removable Quantum, nomor bagian 140XTS00200, digunakan untuk memungkinkan perawatan yang mudah. Strip terminal terhubung dengan dua sekrup dan dengan mudah dapat digunakan dengan salah satu modul Input-Output dalam seri Quantum.
Dokumen terkait
Judul Nomor Referensi Dokumentasi
Quantum Discrete dan Analog I / O Reference Manual Bagian dari paket ini
Ahli Kuantum dan Referensi Komunikasi Manual Bagian dari paket ini
Kompatibilitas Grounding dan Elektromagnetik dari Pengguna Sistem PLC
Bagian dari paket ini
Panduan Referensi Arsitektur Komunikasi Quantum dan Premium
UNYUSE10410V20E
Quantum Hot Standby User Manual UNYUSE10710V20E
Modicon Remote I / O Kabel Perencanaan Sistem dan Panduan Instalasi 890USE10100
Modbus Plus Perencanaan dan Panduan Instalasi 890USE10000
140 EIA 921 00 Quantum AS-i-Bus Interface Module Panduan Pengguna UNYUSE10410V20E
Quantum TCPIP / IP Configuration User Manual UNYUSE10410V20E
140 NOE 771 xx Quantum Ethernet-Modul Panduan Pengguna UNYUSE10410V20E
140 ESI 062 10 Modul Antarmuka Pengguna Quantum ASCII UNYUSE10410V20E
140 ERT 854 10 Quantum Time Stamp Module Panduan Pengguna UNYUSE10620V20E
140 DCF 077 00 Panduan Pengguna Modul Quantum Clock UNYUSE10910V20E
140 HLI 340 00 Modul Quantum Kecepatan Tinggi I / O dengan Interrrupt
Fungsi User Manual
UNYUSE10630V20E
140 EHC 105 00 Panduan Pengguna High Speed Counter Module UNYUSE10510V20E
140 MSB 101 00/140 MSC 101 00 Quantum Single Axis Motion
Manual Pengguna Modul
UNYUSE10520V20E
140 NOA 622 00 Panduan Pengguna Quantum INTERBUS-Master Module UNYUSE10410V20E
140 CRP 811 00 Quantum Profibus DP Module User Manual UNYUSE10410V20E
Peringatan Terkait Produk
Schneider Electric tidak bertanggung jawab atas kesalahan yang mungkin muncul dalam dokumen ini. Jika Anda memiliki saran untuk perbaikan atau amandemen atau telah menemukan kesalahan dalam publikasi ini, harap beri tahu kami. Tidak ada bagian dari dokumen ini yang boleh direproduksi dalam bentuk apa pun atau dengan cara apa pun, elektronik atau mekanis, termasuk fotokopi, tanpa izin tertulis dari Schneider Electric. Semua peraturan keselamatan negara bagian, regional, dan lokal harus diperhatikan ketika menginstal dan menggunakan produk ini. Untuk alasan keamanan dan untuk memastikan kepatuhan dengan data sistem terdokumentasi, hanya pabrikan yang harus melakukan perbaikan terhadap komponen. Ketika pengendali digunakan untuk aplikasi dengan persyaratan keamanan teknis, silakan ikuti instruksi yang relevan. Kegagalan untuk menggunakan perangkat lunak Schneider Electric atau perangkat lunak yang disetujui dengan produk perangkat keras kami dapat mengakibatkan cedera, bahaya, atau hasil operasi yang tidak tepat. Tidak mematuhi peringatan terkait produk ini dapat menyebabkan cedera atau kerusakan peralatan.
Tujuan
Bab ini memberikan informasi tentang tiga mode yang berbeda Unity Pro memungkinkan untuk mengatasi data I / O dari modul Quantum I / O: z Addressing Datar z Topological Addressing z IODDT Addressing Sementara Flat Addressing dan Topological Addressing tersedia untuk semua Quantum I / O modul, IODDTs hanya disediakan untuk modul yang memberikan informasi tambahan ke nilai I / O (misalnya kesalahan atau peringatan). Juga disediakan informasi tentang status byte modul I / O dan tentang urutan bit.
