| merek: | Schneider | Model: | 140 ARI 030 10 |
|---|---|---|---|
| Tempat Asal: | FR | Jenis: | Prosesor/Pengontrol |
| nomor masukan analog: | 8 | Bentuk Modul: | Standar |
| Menandai: | CE | Berat: | 0,3KG |
| Cahaya Tinggi: | modul redundansi dioda,modul antarmuka analog |
||
Modul Redundant Power Supply Schneider Modul Input 8-Saluran Otomasi 140 ARI 030 10
Utama
berbagai produk Modicon Quantum automation platform
produk atau jenis komponen modul input analog
Komplementer
nomor input analog 8
jenis input Diferensial
menangani kebutuhan 9 kata input
jenis input analog
Pemeriksaan suhu - 100 ... 450 ° C Pt 100, Pt 200, Pt 500, Pt 1000
Pemeriksaan suhu - 200 ... 850 ° C Pt 100, Pt 200, Pt 500, Pt 1000
Pemeriksaan suhu - 60 ... 180 ° C Ni 100, Ni 200, Ni 500, Ni 1000
Pemeriksaan suhu 0,5 mA Ni 100, Ni 200, Ni 500, Ni 1000
Pemeriksaan suhu 2,5 mA Pt 100, Pt 200, Ni 100, Ni 200
resolusi input analog 13 bit
masukan impedansi> = 10 MOhm
kesalahan akurasi mutlak 0,1 ° C
kesalahan linearitas
+/- 0,01% skala penuh
+/- 0,5 ° C
akurasi drift sesuai suhu
+/- 0,5 ° C pada 25 ° C
+/- 0,9 ° C pada 0 ... 60 ° C
isolasi antara saluran dan bus
2500 V DC selama 60 detik
1780 V AC 47 ... 63 Hz selama 60 detik
isolasi antara saluran 300 Vrms AC
memperbarui waktu 1200 ms 3 kabel
640 ms 2 kabel / 4 kabel
jenis kesalahan Rusak kawat
Skala Overtacking
menandai CE

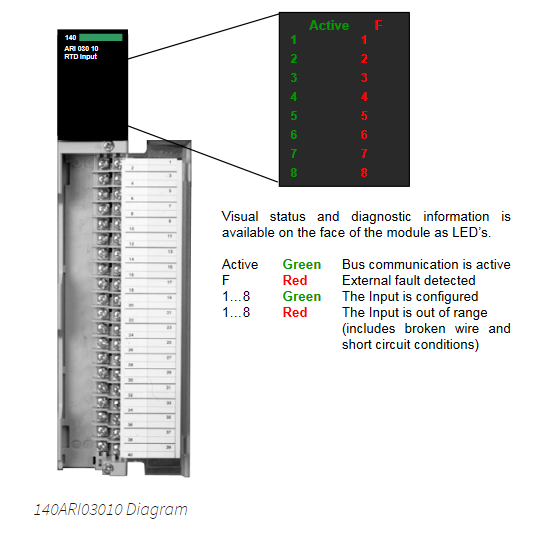

pensinyalan lokal
1 komunikasi bus hijau LED hadir (Aktif)
1 LED kesalahan eksternal merah
8 LED saluran hijau dihidupkan
8 LED kesalahan saluran merah
kebutuhan bus saat ini 200 mA
disipasi daya dalam W 1 W
format modul Standar
berat produk 0,3 kg
Lingkungan Hidup
standar CSA C22.2 No 142 UL 508
sertifikasi produk CUL
Divisi FM Kelas 1 2
resistensi terhadap pelepasan elektrostatik
4 kontak kV sesuai dengan IEC 801-2
8 kV di udara sesuai dengan IEC 801-2
ketahanan terhadap medan elektromagnetik
10 V / m 80 ... 1000 MHz sesuai dengan IEC 801-3
suhu udara ambien untuk operasi 0 ... 60 ° C
suhu udara ambien untuk penyimpanan -40 ... 85 ° C
kelembaban relatif 95% tanpa kondensasi
ketinggian operasi <= 5000 m
Menawarkan Keberlanjutan Status penawaran berkelanjutan
Green Premium produk RoHS (kode tanggal: YYWW)
Compliant - sejak 0822 - Pernyataan Schneider Electric tentang kesesuaian pernyataan kepatuhan Schneider Electric
Mencapai
Referensi tidak mengandung SVHC di atas ambang batas
Profil lingkungan produk Tersedia Panduan akhir kehidupan
Instruksi produk akhir kehidupan Tersedia
Garansi kontrak
Masa garansi 18 bulan
PRODUK UNGGULAN LAINNYA
| Yasakawa Motor, Driver SG- | Mitsubishi Motor HC-, HA- |
| Modul Westinghouse 1C-, 5X- | Emerson VE-, KJ- |
| Honeywell TC-, TK- | Modul GE IC - |
| Fanuc motor A0- | Pemancar Yokogawa EJA- |
Produk S imilar
140ACI03000, 57
140ACI04000, 69
140ACO02000, 119
140ACO13000, 129
140AII33000, 517
140AII33010, 539
140AIO33000, 551
140AMM09000, 153
140ARI03010, 79
140ATI03000, 91
140AVI03000, 105
140AVO02000, 139
140DAI34000, 231
140DAI35300, 239
140DAI44000, 247
140DAI45300, 255
140DAI54000, 263
140DAI54300, 271
140DAI55300, 279
140DAI74000, 287
140DAI75300, 295
140DAM59000, 497
140DAO84000, 389
140DAO84010, 399
140DAO84210, 409
140DAO84220, 421
140DAO85300, 431
140DDI15310, 173
140DDI35300, 181
140DDI35310, 189
140DDI36400, 197
140DDI67300, 207
140DDI84100, 215
140DDI85300, 223
140DDM39000, 473
140DDM69000, 485
140DDO15310, 317
140DDO35300, 327
140DDO35301, 337
140DDO35310, 347
140DDO36400, 357
140DDO84300, 367
140DDO88500, 377
140DII33000, 573
140DIO33000, 563
140DRA84000, 441
140DRC83000, 449
140DSI35300, 303
140DVO85300, 457
140SAI94000S, 589
140SDI95300S, 601
140SDO95300S, 613
Fungsi
Modul Bipolar Analog In 8 Channel menerima campuran input arus dan tegangan. Jumper diperlukan antara terminal input dan indera untuk input saat ini
Ilustrasi

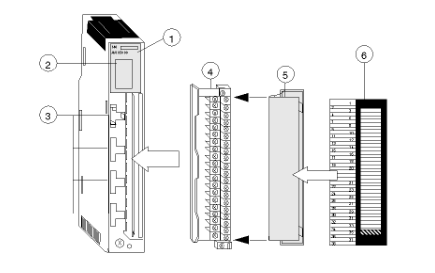

Gambar berikut menunjukkan modul 140 AVI 030 00 beserta komponennya.
1 Nomor Model, Keterangan Modul, Kode Warna
2 LED Display
3 Guntur Fuse
4 Bidang Pengkabelan Jalur Terminal
5 Pintu Dilepas
6 Label Identifikasi Pelanggan (Lipat label dan letakkan di dalam pintu)
CATATAN: Kabel terminal jalur kabel (Modicon # 140 XTS 002 00) harus dipesan secara terpisah. (Strip terminal termasuk pintu dan label yang dapat dilepas.
Rekomendasi Pengkabelan Eksternal
1. Pengguna memasok sumber arus dan tegangan (instalasi dan kalibrasi
sekering berada pada kebijaksanaan pengguna).
2. Gunakan kabel sinyal terlindung. Di lingkungan yang bising, kabel berpelindung bengkok
direkomendasikan.
3. Kabel yang terlindung harus dihubungkan ke tanah PLC.
4. Shield Bar (STB XSP 3000 dan STB XSP 3010/3020) harus digunakan
hubungkan kabel terlindung ke tanah (lihat Quantum dengan Unity Pro, Hardware,
Manual Referensi).
5. N / C = Tidak terhubung.
CATATAN: Saat bidang memasang modul I / O, ukuran kabel maksimum yang seharusnya
yang digunakan adalah 1-14 AWG atau 2-16 AWG; ukuran minimum adalah 20 AWG
PERINGATAN
INPUT YANG TIDAK DIINGINKAN MENYEBABKAN TINJAUAN FAKTA
Ketika dikonfigurasi untuk input tegangan (tidak ada jumper yang dipasang di antara terminal INPUT (+) dan ISENSE), jika kabel medan rusak terjadi, pembacaan akan menjadi tidak nol dan tidak dapat diprediksi. Kabel terminal jalur jaringan tidak boleh dilepaskan ketika modul sedang beroperasi.
Kegagalan untuk mengikuti petunjuk ini dapat menyebabkan cedera atau kerusakan peralatan
Bahaya
BAHAYA SENGATAN LISTRIK, LEDAKAN, ATAU ARC FLASH
Sebelum mengakses sekering,
? Hapus daya ke modul (pre-aktuator), dan
? lepaskan blok terminal.
? Selalu gunakan perangkat penginderaan tegangan yang benar di semua lini dan masukkan klip sekering
untuk mengkonfirmasi daya dimatikan.
Kegagalan untuk mengikuti instruksi ini akan mengakibatkan kematian atau cedera serius
Modul Input 140-ARI-030-10 yang populer adalah bagian dari seri Modicon Quantum . Modul Input Quantum 140ARI03010 RT menyediakan 8 saluran input RTD 2-kawat, 3-kawat, dan 4-kawat. Data pengukuran suhu disediakan untuk Quantum CPU.
Spesifikasi 140ARI03010 termasuk kawat yang rusak dan deteksi sirkuit pendek. Sebuah strip terminal removable quantum (140XTS00200) tersedia dan memungkinkan untuk perawatan yang mudah. Berat 140ARI03010 adalah 0,3 kg.
Backplane kuantum, seperti 10 slot 140XBP01000, dijual terpisah. Ini datang dalam 2, 3, 4, 6, 10, dan 16 versi slot. Modul kuantum apa pun dapat digunakan di slot apa pun. Catu daya Quantum diperlukan di setiap rak, seperti 140CPS11420. Catu daya menyediakan daya logika ke semua modul di bus.
Opsional, Anda dapat memasang kunci mekanis antara modul I / O dan strip terminal untuk memastikan bahwa kabel lapangan dan tipe modul sudah benar-benar cocok. Kode kunci unik untuk setiap jenis modul. Kit kunci dikirimkan dengan setiap modul I / O.
Sebagai pilihan, modul dapat dipesan dengan lapisan konformal (ditunjuk sebagai 140ARI03010C) yang akan melindungi sirkuit internal dari gas korosif seperti Chlorine, Nitric Oxide, Hydrogen Sulfide, dan Sulfur Dioxide.
Untuk info lebih lanjut Anda dapat melihat halaman produk kami. Untuk mendapatkan harga 140ARI03010, info pengiriman, atau jika Anda memiliki pertanyaan, Anda dapat mengirim email ke wisdomlongkeji@163.com atau hubungi 0 086-13534205279.
