Modul Power Supply Redundant GE Fanuc IC200PWR002 VersaMax Micro PLUS Controller
Spesifikasi
Tegangan Input 18 hingga 30 VDC, nominal 24VDC
Input Daya 11W
Holdup Time 10ms
Lakukan lonjakan arus 20A pada 24VDC
25A pada 30 VDC
Tegangan Output 5VDC, 3.3VDC
Perlindungan Sirkuit pendek, kelebihan beban, polaritas terbalik
Output CurrentTotal
3.3VDC Output
Output 5VDC
1,5A maksimum
1.0A maksimum
(1.5A - I3.3V) maksimum
PRODUK UNGGULAN LAINNYA
| Yasakawa Motor, Driver SG- | Mitsubishi Motor HC-, HA- |
| Modul Westinghouse 1C-, 5X- | Emerson VE-, KJ- |
| Honeywell TC-, TK- | Modul GE IC - |
| Fanuc motor A0- | Pemancar Yokogawa EJA- |
Kontak person: Anna
E-mail: kebijaksanaanlongkeji@163.com
Ponsel: + 0086-13534205279
Produk S imilar
PAPAN REFERENSI IC3600AVRA1
IC3600AVSA1 VOL REL BOARD
IC3600AVSB1 REFER KE ARGO / HOUSTON
IC3600AVSD1 VOL REL BD
IC3600CCCA1 ACCT. RECTIFIER
IC3600DAEA1 IC3600DAEA
IC3600DBMA1 PAPAN SIRKUIT ASM
IC3600DCDA1 IC3600DCDA
IC3600DCWA1 CARD-DELAY - & - CROWBAR
IC3600DCWB1 CARD-CROWBAR
IC3600DCWC1 IC3600DCWC
KARTU EXTENSION IC3600DEXB1
IC3600DGRA1 IC3600DGRA
IC3600DIGA1 IC3600DIGA
IC3600DIVA1 CARD-PART OF ICR607D104A
IC3600DJBB1 IC3600DJBB
IC3600DLIG1 DIO INTERFACE IC3600DLIG
IC3600DLIJ1 DLC AIR INTERFACE IC3600DLIJ
IC3600DLIK1 SPEEDTRONIC INTFC IC3600DLIK
IC3600DLIL1 DIO INTERFACE IC3600DLIL
IC3600DLPC1 DATA LINE PULL UP
IC3600DPSA1 CRD-15V-POWER-SUPPLY
IC3600DPSB1 CRD-15V-POWER-SUPPLY
IC3600DRDC8 CARD-RELAY-DRIVER
IC3600DRGA1 SPEEDTRONIC
IC3600DRGB1 KARTU-BAGIAN DARI ICR607D104A
IC3600DSPB1 CARD-PART OF 68B9453211
IC3600EPSA1 REGULATOR IC3600EPSA
IC3600EPSAB1
IC3600EPSB1 REGULATOR 100V IC3600EPSB
IC3600EPSC1 INVTR. DR. IC3600EPSC
IC3600EPSD1 28V PS. IC3600EPSD
INDIKATOR IC3600EPSE1
IC3600EPSE2 INDICATOR CARD IC3600EPSE
IC3600EPSH1 POWER SUPPLY BD IC3600EPSH
MODUL IC3600EPSK1
IC3600EPSM1 CB-75W-PWR-SUPPLY-CO
IC3600EPSN1 12V, SUPPLY POWER 28V
IC3600EPSN3 POWER SUPPLY BD
IC3600EPSN4 CRD-15V-POWER-SUPPLY
IC3600EPSS1 50VTO-12V REGULATOR IC3600EPSS
MODUL IC3600EPSU1
IC3600EPSV1 SUPPLY DAYA IC3600EPSV
IC3600EPSW1 REGULATOR BOARD IC3600EPSW

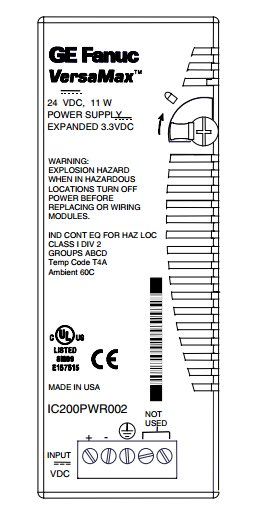

24VDC Diperluas 3.3V Power Supply IC200PWR002 menyediakan daya backplane untuk CPU, NIU, dan modul I / O. Ini memasok hingga 1,5 Amps arus keluaran melalui 3,3 volt dan output 5 volt, dengan hingga 1,0 Amp pada output 3,3 Volt. Konsumsi arus backplane modul dirangkum dalam lampiran C.
Ketika dipasang pada CPU atau modul NIU, itu berfungsi sebagai catu daya utama untuk stasiun. Ini juga dapat digunakan sebagai suplai daya tambahan ketika dipasang pada Power Supply Booster Carrier. Lihat bagian Penguat Penguat Pasokan Daya dari bab 4 untuk informasi lebih lanjut.
DC- harus diarde ke rangka / tanah bumi. DC - diarde untuk membingkai secara internal di
Sumber Daya listrik. Akibatnya, pasokan listrik mengambang tidak dapat digunakan.

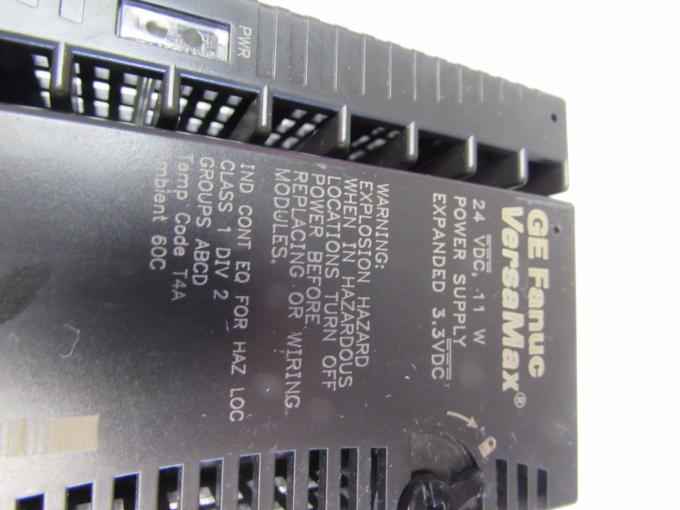

VersaMax IC200PWR002 adalah unit power supply diperluas (PSU) yang diproduksi oleh General Electric Fanuc. Tugas modul ini adalah untuk memasok daya ke jenis perangkat backplane berikut: CPU, NIU, modul I / O, dan banyak lagi. Ketika terhubung ke unit pengolah pusat atau unit antarmuka jaringan, modul catu daya ini berfungsi sebagai daya utama, tetapi juga dapat dipasang ke penguat booster dan bertindak sebagai kekuatan tambahan.
IC200PWR002 menggunakan arus searah untuk tegangan input dan outputnya. Untuk perangkat ini, tegangan input dapat bervariasi antara 18 volt dan 30 volt DC. Tegangan input nominal adalah 24 volt DC. Daya input untuk unit daya ini adalah 11 watt, dan arus masuknya dinilai pada 20 dan 25 ampere pada 24 dan 30 volt DC, masing-masing. Waktu tahan untuk modul ini diukur sekitar 10 milidetik.
Tegangan output untuk IC200PWR002 adalah 3,3 dan 5 volt DC, dan arus keluaran ditentukan oleh kombinasi tegangan output 3,3 dan 5 volt; Namun, arus keluaran tidak boleh melebihi 1,5 ampere.
IC200PWR002 memiliki opsi untuk perlindungan terhadap sirkuit pendek, overload, dan polaritas terbalik. Saat memasang kabel unit daya ini, pastikan bahwa DC- diarde ke tanah kerangka dan tanah. Catatan: DC- di-ground ke frame dari dalam unit catu daya itu sendiri. Akibatnya, konfigurasi power supply mengambang tidak dimungkinkan.
