Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Tempat asal: | Amerika Serikat | merek: | GE Fanuk |
---|---|---|---|
Model 1: | IC693ALG223 | Model 2: | IC693ALG223C |
Model 3: | IC693ALG223D | Model 4: | IC693ALG223-FA |
Cahaya Tinggi: | modul redundansi dioda,modul antarmuka analog |

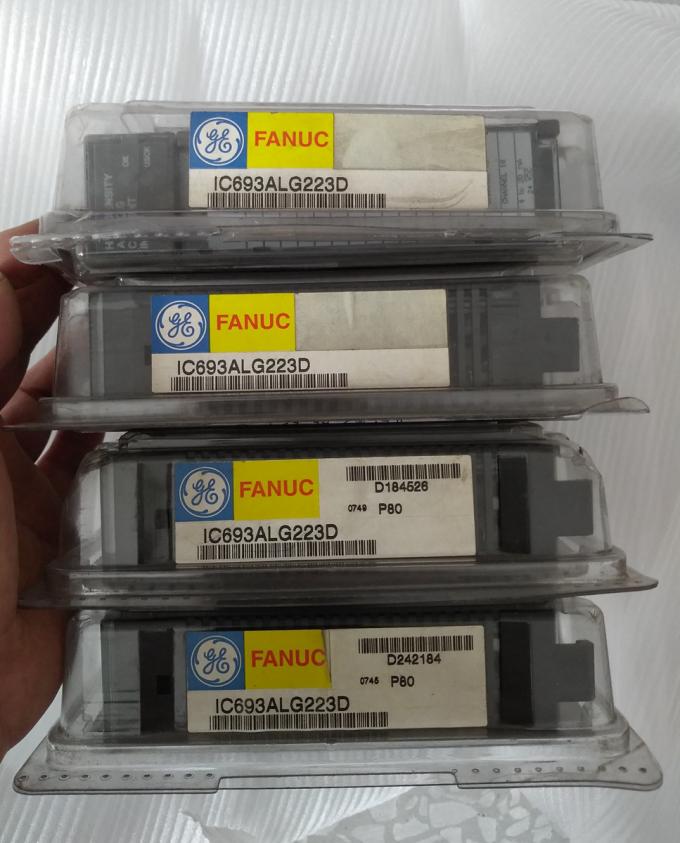

Modul Power Supply Redundant GE Fanuc IC693ALG223 Modul PLC INPUT ANALOG 16 PT LANCAR
Jumlah Saluran 1 hingga 16 dapat dipilih; satu berakhir
Input Current Rentang 0 hingga 20 mA, 4 hingga 20 mA dan 4 hingga 20 mA Ditingkatkan (dapat dipilih per saluran)
Kalibrasi
Pabrik dikalibrasi ke:
4 µA per hitungan pada rentang 4 hingga 20 mA
5 µA per hitungan pada 0 hingga 20 mA dan 4 hingga 20 mA Rentang yang ditingkatkan
Perbarui Rate 13 msec (semua 16 saluran)
Resolusi pada 4-20 mA 4 µA (4 µA / bit)
Resolusi pada 0-20 mA 5 µA (5 µA / bit)
Resolusi pada 4-20 mA Ditingkatkan 5 µA (5 µA / bit)
Akurasi Mutlak
± 0,5% dari skala penuh di atas rentang suhu operasi yang ditentukan
Linearitas
<1 LSB dari 4 hingga 20 mA (rentang 4 hingga 20 mA) <1 LSB dari 100 µA hingga 20 mA (rentang 0 hingga 20 mA dan 4 hingga 20 mA)
Isolasi 1500 volt antara sisi lapangan dan sisi logika
Tegangan Mode Umum 0 volt (saluran tunggal berakhir)
Penolakan Cross-Channel > 80 db dari DC ke 1 kHz
Cross-Channel Rejection 80 db dari DC ke 1 kHz Input Impedance
Input Impedansi 250 ohm
Input Low Pass Filter Response 19 Hz
Kisaran Tegangan Suplai Eksternal 20 hingga 30 VDC
Riutan tegangan suplai eksternal 10%
Input Analog Saat Ini - 16 Saluran
IC693ALG223
Modul Input Analog 16-Channel Saat Ini menyediakan hingga 16 saluran input satu-berakhir, masing-masing
mampu mengkonversi sinyal input analog ke nilai digital untuk digunakan seperti yang dipersyaratkan oleh Anda
aplikasi. Modul ini menyediakan tiga rentang input:
4 hingga 20 mA
0 hingga 20 mA
4 hingga 20 mA Ditingkatkan
PRODUK UNGGULAN LAINNYA
Yasakawa Motor, Driver SG- | Mitsubishi Motor HC-, HA- |
Modul Westinghouse 1C-, 5X- | Emerson VE-, KJ- |
Honeywell TC-, TK- | Modul GE IC - |
Fanuc motor A0- | Pemancar Yokogawa EJA- |
Produk S imilar
IC697ACC621
IC697ACC624
IC697ACC644
IC697ACC700
IC697ACC701
IC697ACC702
IC697ACC715
IC697ACC720
IC697ACC721
IC697ACC722
IC697ACC723
IC697ACC724
IC697ACC726
IC697ACC727
IC697ACC728
IC697ACC729
IC697ACC730
IC697ACC732
IC697ACC735
IC697ACC744
IC697ACC775
IC697ACC800
IC697ACC801
IC697ACC802
IC697ACC803
IC697ACC804
IC697ACC805
IC697ACC820
IC697ACC821
IC697ACC822
IC697ADC701
IC697ADC701RR
IC697ADS701
IC697ALG230
IC697ALG230RR
IC697ALG234
IC697ALG320
IC697ALG320RR
IC697ALG324
IC697ALG440
IC697ALG440RR
IC697ALG441
IC697ALG441RR
IC697ALG444
Rentang Saat Ini
Rentang default adalah 4 hingga 20 mA dengan data pengguna yang diperkecil sehingga 4 mA sesuai dengan hitungan 0 dan 20 mA sesuai dengan hitungan 32000. Rentang lainnya dipilih dengan mengubah parameter konfigurasi menggunakan perangkat lunak configurator IC641 atau Tangan -Disain Programmer. Rentang ini dapat dikonfigurasi sehingga rentang input adalah 0 hingga 20 mA dengan data pengguna yang diskalakan sehingga 0 mA sesuai dengan hitungan 0 dan 20 mA sesuai dengan hitungan 32000. Resolusi 12-bit penuh tersedia selama 4 hingga 20 dan 0 hingga 20 mA.
A 4 hingga 20 mA Peningkatan jangkauan juga bisa dipilih. Ketika rentang ini dipilih, 0 mA sesuai dengan hitungan –8000, 4 mA sesuai dengan hitungan 0 (nol) dan 20 mA sesuai dengan hitungan +32000. Rentang yang disempurnakan menggunakan perangkat keras yang sama dengan rentang 0 hingga 20 mA tetapi secara otomatis menyediakan rentang skala 4 hingga 20 mA dengan pengecualian bahwa nilai digital negatif diberikan kepada pengguna untuk memasukkan tingkat arus antara 4 mA dan 0 mA. Ini memberi Anda kemampuan memilih batas alarm rendah yang mendeteksi saat arus masukan turun dari 4 mA hingga 0 mA, yang menyediakan deteksi gangguan kawat terbuka dalam aplikasi 4 hingga 20 mA. Batas alarm tinggi dan rendah tersedia di semua rentang. Rentang dapat dikonfigurasi berdasarkan per saluran. Modul ini juga melaporkan status modul dan status pasokan sisi pengguna ke CPU.
Kebutuhan Daya dan LED
Modul ini mengkonsumsi 120 mA dari bus 5V pada backplane PLC dan juga membutuhkan 65 mA
ditambah arus loop saat ini (s) dari pasokan + 24V yang disediakan pengguna (lihat Tabel 3-13, Spesifikasi).
Ada dua indikator LED hijau pada modul yang menyediakan modul dan pasokan pengguna
status. LED atas, MODUL OK menyediakan informasi status modul pada power-up sebagai
berikut:
AKTIF: status OK, modul dikonfigurasi;
OFF: tidak ada daya atau perangkat lunak backplane yang tidak berjalan (pengawas waktu habis waktunya);
Berkedip cepat berkelanjutan: data konfigurasi tidak diterima dari CPU;
Kedipan lambat, kemudian MATI: diagnostik penghentian yang gagal atau kesalahan eksekusi kode yang dijumpai.
LED bawah, Pasokan Pengguna OK, menunjukkan bahwa pengguna yang menyediakan pasokan 24V ada di dalam
spesifikasi, sehingga memungkinkan sisi analog dari modul berfungsi dengan benar.
Lokasi dalam Sistem
Modul ini dapat dipasang di slot I / O apa pun dari baseplate 5 atau 10-slot dalam PLC Seri 90-30
sistem
Referensi Digunakan
Jumlah modul Input Analog Input 16-Channel yang dapat dipasang dalam suatu sistem
tergantung pada jumlah% AI dan% I referensi yang tersedia. Setiap modul menggunakan AI 1 hingga 16%
referensi (tergantung pada jumlah saluran yang diaktifkan) dan dari 8 hingga 40% I (tergantung pada
konfigurasi status alarm) referensi.
Jumlah modul Input Analog Input 16-Channel yang dapat dipasang dalam suatu sistem
tergantung pada jumlah% AI dan% I referensi yang tersedia. Setiap modul menggunakan AI 1 hingga 16%
referensi (tergantung pada jumlah saluran yang diaktifkan) dan dari 8 hingga 40% I (tergantung pada
konfigurasi status alarm) referensi.
Referensi AI% yang tersedia adalah: 64 dalam model 311, Model 313, dan sistem Model 323, 128
dalam sistem Model 331, 1024 dalam sistem Model 340 dan 341, dan 2048 dalam Model 351 dan
Sistem Model 352.
Jumlah maksimum modul Input Analog Arus 16-Channel yang dapat dipasang dalam a
sistem adalah:
4 dalam model 311, Model 313, dan Model 323
8 dalam sistem Model 331
12 dalam model Model 340 dan Model 341
51 dalam Model 351 dan Model 352 sistem
Ketika merencanakan konfigurasi modul untuk aplikasi Anda
Ketika merencanakan konfigurasi modul untuk aplikasi Anda, Anda juga harus mempertimbangkan beban
kapasitas catu daya yang terpasang dan persyaratan total muatan semua modul yang ada
dipasang di baseplate.
Lihat Panduan Instalasi Pengendali Programmable Series 90-30, GFK-0356 untuk detail tentang
catu daya dan persyaratan beban modul.
Kontak Person: Anna
Tel: 86-13534205279
