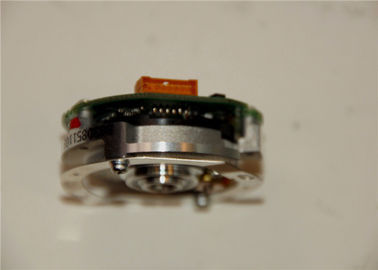

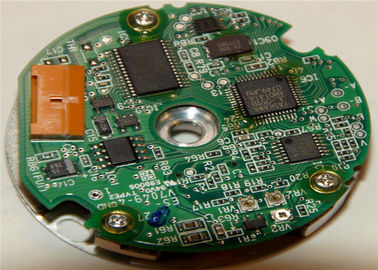

Yaskawa Servo Motor Encoder RD WBG13 Sigma II UTSIH B13DC Encoder Internal

Servo Motor Encoder Yaskawa RD-WBG13 Sigma II UTSIH-B13DC Encoder internal

SPESIFIKASI
Pabrikan: Yaskawa
Nomor produk: UTSIH-B13DC
Nomor penjual: UPG000150
Keterangan: UTSIH-B13DC adalah enkoder internal yang diproduksi oleh Yaskawa
Seri: Encoder seri UT untuk motor AC Servo dan Spindle
Jenis: Encoder Inkremental
Konstruksi pembuat enkode: Ditambah dengan pegas pelat untuk motor (lengkap)
Resolusi: 13 bit
Nama seri: DC

DETAIL CEPAT

1. Merek :Yaskawa
2. Model:UTSAH-B17BB
3. Tempat asal:Jepang

KETERANGAN

• Pengode Motor Servo
• Listrik Yaskawa

• Encoder Inkremental

FITUR

• Tubuh kecil dengan diameter 38 mm dan kedalaman 30 mm
• Bukti debu (peringkat IP40)
• Poros padat 6 mm atau poros berongga 8 mm
• Resolusi tersedia dari 100 pulsa per revolusi hingga 2500 pulsa per revolusi

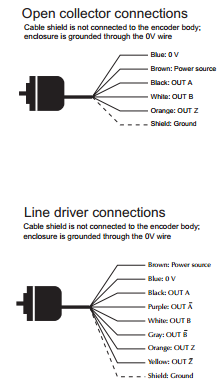

• Kolektor terbuka atau output driver jalur
• Frekuensi respons hingga 200 kHz
• Kabel dua meter, ujung kaleng

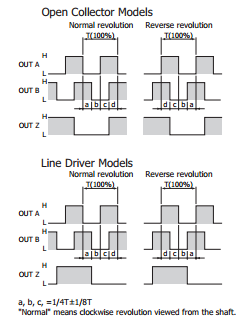

Cara membaca grafik waktu

Model Kolektor Terbuka

Keluar A dan Keluar B adalah 90 derajat dari fase.Seperti pembuat enkode quadrature lainnya, empat status logika unik dibuat secara internal ke pembuat enkode.Ini didasarkan pada tepi naik ke tepi naik (satu siklus) pada saluran A atau B yang menunjukkan satu set batang pada disk enkoder internal telah dilewati oleh sensor optik.OUT Z adalah referensi absolut yang ditambahkan ke encoder inkremental dan juga dikenal sebagai posisi awal.Ini menandakan putaran penuh poros enkoder.

Model Pengemudi Jalur

Saluran A (OUT A dan A-not) dan Channel B (OUT B dan B-not) juga 90 derajat di luar fase pada encoder driver jalur.OUT Z sama seperti pada model kolektor terbuka, dan merupakan referensi mutlak (posisi rumah).Ini menandakan satu putaran penuh poros enkoder.
