Tegangan Terukur

24 volt DC, 120/240 volt AC (nominal - lihat tabel berikut untuk pengecualian)

Tegangan Operasi

5 hingga 30 volt DC

5 hingga 250 volt AC, 50/60 Hz

Output per Modul 16 (empat kelompok dari empat output masing-masing)

Isolasi

1500 volt antara sisi lapangan dan sisi logika

500 volt antar kelompok

Muatan maksimum

2 amp pilot tugas maksimal per output

Maksimum 4 amp per umum

Beban Minimum 10 mA

Maximum Inrush 5 amps

On Response Time maksimum 15 ms

Nonaktif Waktu Respons 15 ms maksimum

Int. Konsumsi daya

7 mA (semua output pada) dari 5 volt bus pada backplane

135 mA (semua output pada) dari rel 24V relay di backplane

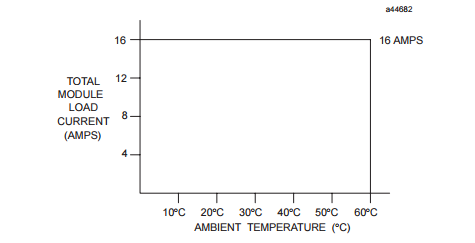

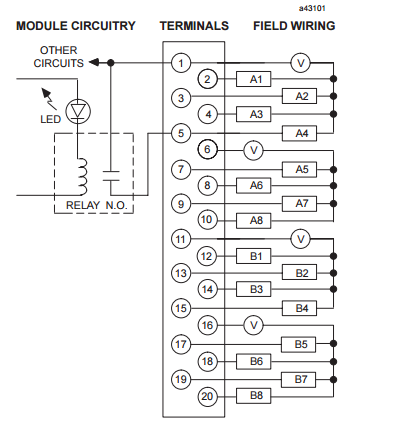

Gambar berikut memberikan informasi pengkabelan untuk menghubungkan perangkat beban yang dipasok pengguna dan sumber daya ke modul 2 output NO relay.

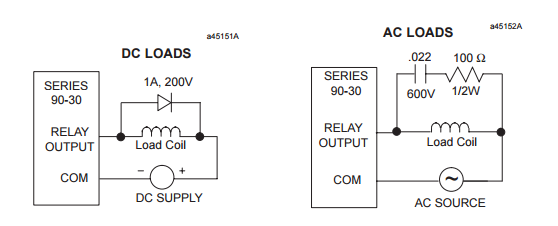

Kehidupan kontak relay, ketika beralih beban induktif, akan mendekati kehidupan kontak beban resistif jika sirkuit penindasan digunakan. Angka-angka berikut adalah contoh dari rangkaian penekanan tipikal untuk beban AC dan DC. Dioda 1A, 200V yang diperlihatkan pada sirkuit pemadatan beban DC adalah standar industri 1N4935. Resistor dan kapasitor yang ditunjukkan untuk penekanan beban AC adalah komponen standar, tersedia dari sebagian besar distributor elektronik.

Modul Output 2 Amp Relay untuk Pengontrol Logika Seri 90-30 yang Dapat Diprogram

menyediakan 16 rangkaian relay yang biasanya terbuka untuk mengontrol beban output yang disediakan oleh pengguna. Itu

kapasitas switching output dari setiap output adalah 2 amp. Poin output disusun dalam empat

kelompok masing-masing empat poin. Setiap kelompok memiliki terminal keluaran daya yang umum. Relai

output dapat mengontrol berbagai perangkat beban yang dipasok pengguna, seperti: motor starter,

solenoida, dan indikator. Daya untuk sirkuit relay internal disediakan oleh + 24 volt DC

bus di backplane. Pengguna harus menyediakan daya AC atau DC untuk mengoperasikan perangkat lapangan.

Tidak ada sekering di modul ini.

Indikator LED yang menyediakan status ON / OFF dari setiap titik berada di bagian atas

modul. LED disusun dalam dua baris horizontal dengan delapan LED hijau di setiap baris; atas

baris berlabel A1 melalui 8 (poin 1 hingga 8) dan baris bawah berlabel B1 hingga 8 (poin 9

hingga 16). Sebuah sisipan masuk antara permukaan bagian dalam dan luar dari pintu berengsel. Surfacetowards bagian dalam modul (ketika pintu berengsel ditutup) memiliki informasi rangkaian sirkuit, dan informasi identifikasi sirkuit dapat direkam pada permukaan luar. Tepi kiri bagian luar sisipan diberi warna merah untuk menunjukkan modul tegangan tinggi. Modul ini dapat dipasang di slot I / O dari baseplate 5 atau 10-slot dalam sistem Seri 90-30 PLC.
